4.

6-10   Клемма   53,   низкое   напряжение

.   Установите

минимальное   задание   внешнего   напряжения
на   клемме   53   на   уровне   0   В.   (Минимальный
входной   сигнал   в   этом   случае   устанавливается
на   уровне   0   В.)

Q3-21

130B

T764.10

6-10 Terminal 53 Low

          Voltage

0.00 V

14.7%                                     0.00A                           1(1)

Analog Reference

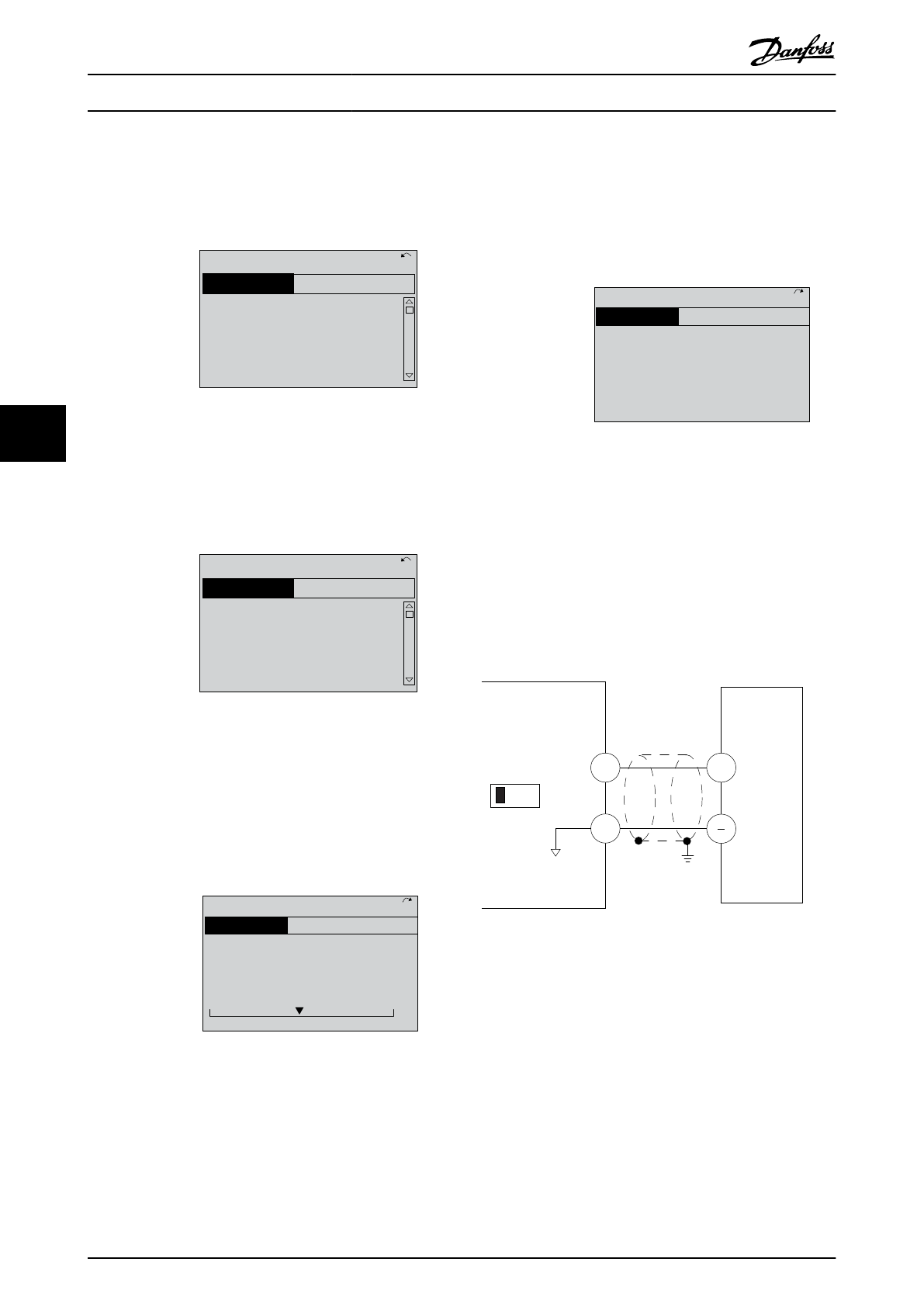

Рисунок   5.4   Пример   программирования,   шаг   4

5.

6-11   Клемма   53,   высокое   напряжение

.

Установите   максимальное   внешнее   задание
напряжения   на   клемме   53   на   10   В.
(Максимальный   входной   сигнал   в   этом   случае
устанавливается   на   уровне   10   В.)

Q3-21

130B

T765.10

6-11 Terminal 53 High

          Voltage

10.00 V

14.7%                                     0.00A                           1(1)

Analog Reference

Рисунок   5.5   Пример   программирования,   шаг   5

6.

6-14   Клемма   53,   низкое   зад./обр.   связь

.

Установите   минимальное   заданное   значение
скорости   на   клемме   53   на   уровне   6   Гц.   (В   этом
случае   преобразователь   частоты   получает
информацию   о   том,   что   минимальное
напряжение   на   клемме   53   (0   В)   равно   на
выходе   6   Гц.)

130B

T773.11

Q3-21

14.7 %                                  0.00 A                       1(1)

Analog Reference

6 - 14  Terminal 53 Low
            Ref./Feedb. Value

000020.000

Рисунок   5.6   Пример   программирования,   шаг   6

7.

6-15   Клемма   53,   высокое   зад./обр.   связь

.

Установите   максимальное   задание   скорости   на
клемме   53   на   уровне   60   Гц.   (В   этом   случае
преобразователь   частоты   получает
информацию   о   том,   что   максимальное
напряжение   на   клемме   53   (10   В)   равно   на
выходе   60   Гц.)

130B

T774.11

Q3-21

14.7 %                                  0.00 A                       1(1)

Analog Reference

6 - 15  Terminal 53 High
            Ref./Feedb. Value

50.000

Рисунок   5.7   Пример   программирования,   шаг   7

После   подключения   к   клемме   53   преобразователя
частоты   внешнего   устройства,   подающего   управляющий
сигнал   0–10   В,   система   будет   готова   к   работе.   Обратите
внимание,   что   полоса   прокрутки,   показанная   справа   на
последнем   изображении   дисплея,   будет   располагаться
снизу,   что   будет   указывать   на   завершение   процедуры.

На

Рисунок   5.8

  показано   подключение   проводов,

требуемое   для   активации   данной   настройки.

53

55

6-1*

+

A53

U - I

130BC958.10

0-10V

Рисунок   5.8   Пример   подключения   к   внешнему   устройству   с
управляющим   сигналом   0–10   В   (слева   преобразователь
частоты,   справа   внешнее   устройство).

5.3  Примеры программирования клемм

управления

Клеммы   управления   программируются.

•

Каждая   клемма   может   выполнять   присущие
только   ей   функции.

•

Параметры,   связанные   с   конкретной   клеммой,
делают   работу   функции   возможной.

Программирование

Инструкция по эксплуатации преобразователя частоты FC 103 для VLT

®

Refrigeration Drive, 1,1–90 кВт

48
