12 Осмотр и техобслуживание
64
Руководство по установке и техническому обслуживанию Gepard 0020205765_02
11.4.4 Замена электронной платы и дисплея
1.
Снимите крышку блока электроники.
2.
Замените электронную плату в соответствии с при-
лагаемым руководством по монтажу и установке.
3.
Закрепите крышку блока электроники.
4.
выполните установку крышки камеры сгорания.
(→ страница 14)
5.
Выполните установку боковых частей.
(→ страница 15)
6.
Выполните установку крышки камеры сгорания.
(→ страница 14)
7.
Обеспечьте электропитание.
8.
Включите изделие. (→ страница 54)
9.
Настройте код диагностики d.93. (→ страница 54)
DSN-код изделий (код аппарата)
Gepard 12 MTV (H‑RU)
7
Gepard 23 MTV (H‑RU)
8
◁
Теперь блок электроники настроен на тип изде-
лия, а параметры всех кодов диагностики соот-
ветствуют заводским настройкам.
10. Для подтверждения нажмите
.
11. Выполните характерные для системы настройки.
11.5
Завершение ремонта
1.
Выполните монтаж камеры сгорания, если это еще
не было сделано. (→ страница 14)
2.
Смонтируйте боковины, если это еще не было сде-
лано. (→ страница 15)
3.
Выполните монтаж крышки камеры, если это еще не
было сделано. (→ страница 14)
4.
Смонтируйте переднюю облицовку. (→ страница 14)
5.
Обеспечьте электропитание, если это еще не сде-
лано.
6.
Снова включите прибор, если это еще не сделано.
(→ страница 54)
7.
Откройте все сервисные краны и газовый кран, если
это еще не сделано.
8.
Проверьте функционирование прибора и герметич-
ность. (→ страница 59)
12 Осмотр и техобслуживание
12.1
Соблюдение периодичности осмотра и
техобслуживания
▶
Соблюдайте минимальные интервалы для проведе-
ния осмотра и технического обслуживания.
▶
Обслуживайте прибор раньше, если по результатам
осмотра выявлена необходимость в более раннем
обслуживании (Таблица в Приложении).
12.2
Приобретение запасных частей
Оригинальные компоненты изделия также были серти-
фицированы изготовителем в рамках проверки соответ-
ствия стандартам. Если при выполнении технического
обслуживания или ремонта вы используете другие, не
сертифицированные или не допущенные компоненты,
это может привести к тому, что соответствие изделия бу-
дет утрачено, и поэтому изделие больше не будет отве-
чать требованиям действующих стандартов.
Мы настоятельно рекомендуем использовать оригиналь-
ные запасные части изготовителя, так как это обеспечит
бесперебойную и безопасную эксплуатацию изделия.
Для получения информации о доступных оригинальных
запасных частях, обращайтесь по контактному адресу,
указанному на обратной стороне данного руководства.
▶
Если при техническом обслуживании или ремонте
вам требуются запасные части, используйте только
те, которые допущены для данного изделия.
12.3
Подготовка к работам по очистке
1.
Временно выведите изделие из эксплуатации.
(→ страница 66)
2.
Снимите боковые части. (→ страница 14)
3.
Снимите крышку камеры сгорания. (→ страница 14)
4.
Защитите блок электроники от брызг воды.

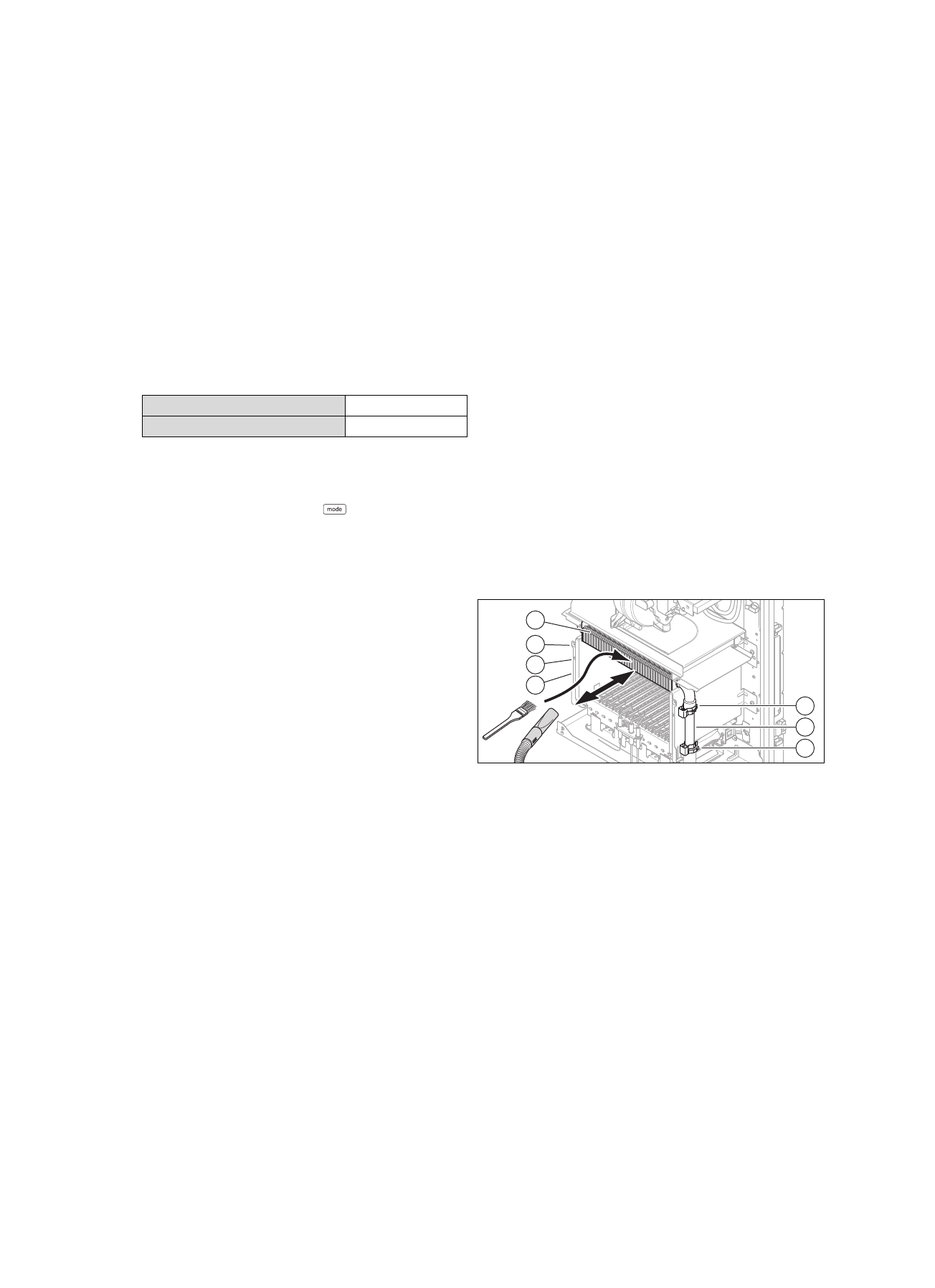

12.3.1 Очистка теплообменника
1
1
2
1
2
1
3
1.
Снимите 4 скобы (1) на трубе подающей и обратной
линии.
2.
Снимите прямые трубы (2) в подающей и обратной
линии, потянув трубы (2) вниз.
3.
Извлеките теплообменник (3) вперед.
4.
Очистите ребра теплообменника от продуктов сго-
рания.
5.
Установите теплообменник на место.
6.
Смонтируйте прямые трубы в подающей и обратной
линиях.
7.
Закрепите скобы на трубе подающей и обратной
линии.
