6 Система воздуховодов/дымоходов

52

Руководство по установке и техническому обслуживанию Gepard 0020205765_02

h

h/2

1

4.

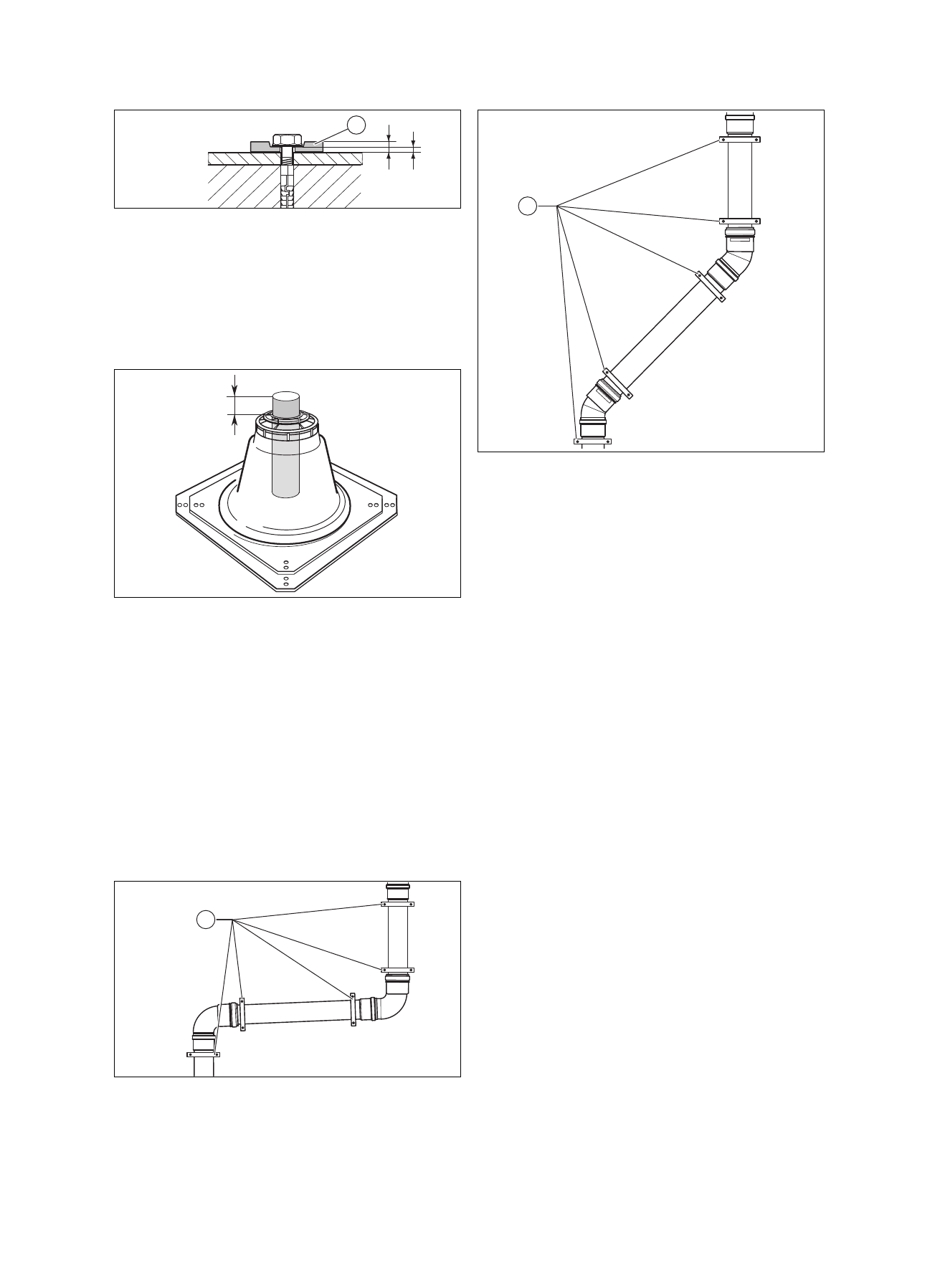

Закрепите основание оголовка шахты четырьмя

винтами на краю устья.

5.

Для уравновешивания растяжения материала обя-

зательно используйте 4 гибкие прокладные шайбы

(1).

6.

Сожмите прокладные шайбы на 50% (h/2).

7.

При необходимости можно уменьшить основание

оголовка шахты пилой.

60 mm

8.

Проконтролируйте, чтобы над основанием оголовка

шахты выступало 60 мм.

9.

Вставьте крышку оголовка шахты вставным кон-

цом в верхний конец жесткого дымохода и вдавите

внутрь.

6.4.14.6 Монтаж горизонтального

дымохода/воздуховода

1.

Выполните монтаж удлинителей, начиная с шахты

или наружной стены в сторону прибора.

2.

При необходимости укоротите удлинители с помо-

щью пилы.

3.

Смонтируйте на каждую удлиняющую трубу по од-

ному крепежному хомуту непосредственно возле

муфты.

1

1

4.

Смонтируйте на удлинителе после каждого отвода

87° дополнительный хомут (1).

1

1

5.

Смонтируйте на удлинителе после каждого отвода

45° дополнительный хомут (1).

6.

В последнюю очередь вставьте отводы или трой-

ники с ревизионным отверстием воздуховода и ды-

мохода в соответствующие подключения прибора.
