Ввод в эксплуатацию 8
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
57
– Диапазон регулировки: 35 … 83 ℃
▶
Для подтверждения нажмите
.
▶
Настройте на регуляторе нужную температуру пода-
ющей линии системы отопления (→ Руководство по
эксплуатации/установке регулятора).
8.8

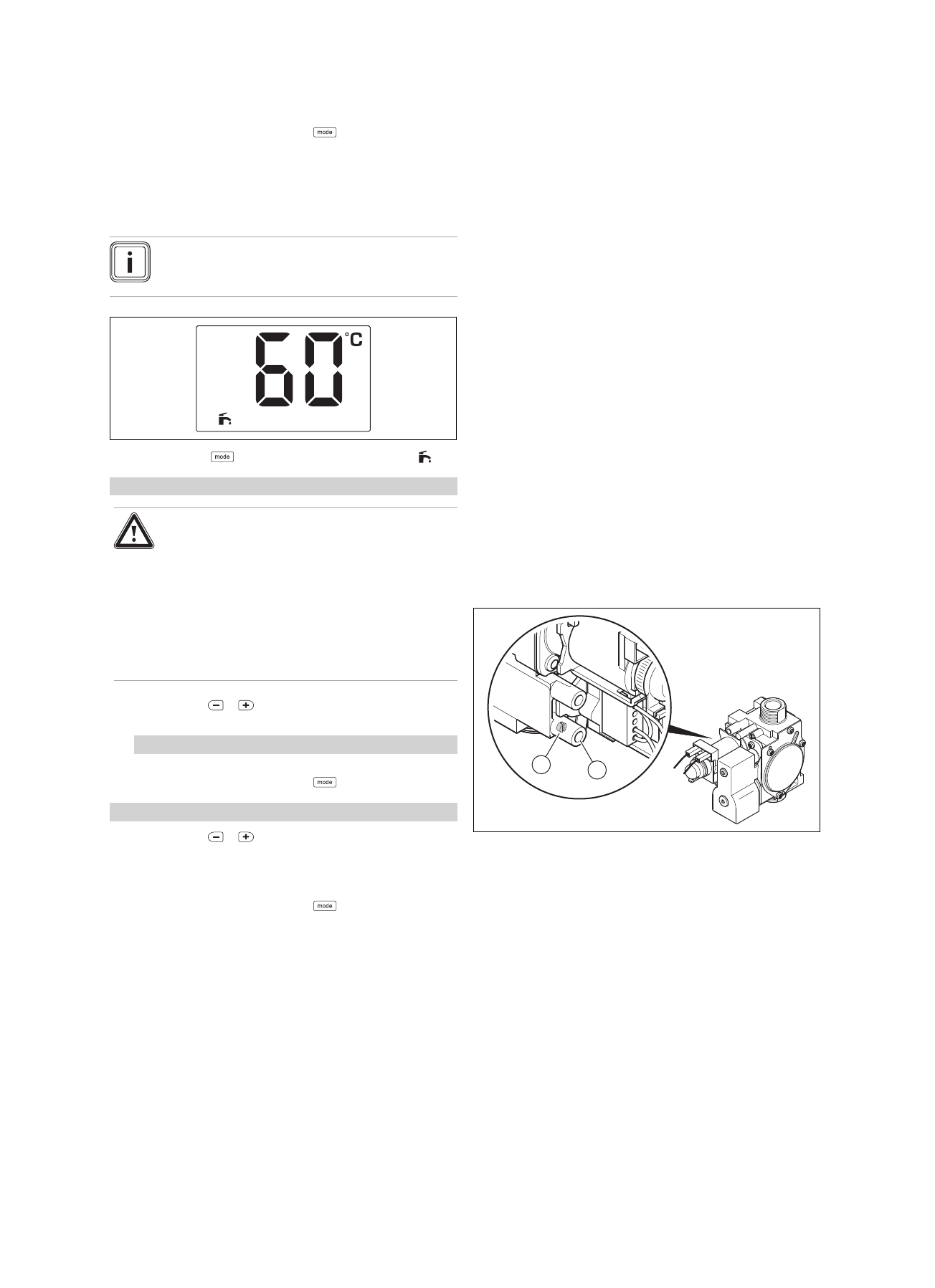

Настройка температуры горячей воды
Указание
Диапазон температур выше 60 °C можно уста-
новить через d.20.
1.
Нажимайте
, пока на дисплее не появится .
Условия: Регулятор не подключен
Опасность!
Опасность для жизни из-за легионелл!
Легионеллы развиваются при темпера-
туре ниже 60 °C.
▶
Чтобы выполнить действующие пред-
писания по профилактике легионелл,
позаботьтесь о том, чтобы эксплуати-
рующей стороне были известны все
меры по защите от легионелл.
▶
С помощью
и
настройте температуру горячей
воды.
Условия: Жесткость воды: > 3,57 моль/м³
– Температура горячей воды: ≤ 50 ℃
▶
Для подтверждения нажмите
.
Условия: Регулятор подключен
▶
С помощью
и
настройте произвольную темпе-
ратуру горячей воды таким образом, чтобы режим
ГВС обеспечивался.
– Диапазон регулировки: 35 … 65 ℃
▶
Для подтверждения нажмите
.
▶
Настройте на регуляторе нужную температуру горя-
чей воды (→ Руководство по эксплуатации/установке
регулятора).
8.9
Проверка и адаптация настройки газового
тракта
8.9.1 Проверка заводской настройки газового
тракта
▶
Проверьте данные о виде газа на маркировочной таб-
личке и сравните их с имеющимся на месте монтажа
видом газа.
1 / 2
Исполнение прибора не соответствует местному типу
газа.
▶
Не вводите изделие в эксплуатацию.
▶
Обратитесь в сервисную службу.
2 / 2
Исполнение прибора соответствует местному типу
газа.
▶
Проверьте давление газа на входе.
(→ страница 57)
▶
Проверьте давление газа на входе при макси-
мальной тепловой нагрузке. (→ страница 58)
▶
Проверьте давление газа на входе при минималь-
ной тепловой нагрузке. (→ страница 59)
8.9.2 Проверка давления газа на входе
1.
Выведите прибор из эксплуатации на короткое
время.
2.
Перекройте газовый запорный кран.
3.
Поверните блок электроники вниз.
2
1
4.
Открутите контрольный винт (1).
– Обороты влево: 2
5.
Подключите манометр к измерительному штуцеру
(2).
– Материалы для работы: U-образный манометр
– Материалы для работы: Цифровой манометр
6.
Откройте газовый запорный кран.
7.
Измерьте давление газа на входе относительно
атмосферного давления.
– Давление газа на входе при работе на природ-
ном газе G20: 1,3 … 2,0 кПа (13,0 … 20,0 мбар)
– Давление газа на входе при работе на
сжиженном газе G30: 2,8 … 3,0 кПа (28,0
… 30,0 мбар)
– Давление газа на входе при работе на
сжиженном газе G31: 2,8 … 3,0 кПа (28,0
… 30,0 мбар)
