Система воздуховодов/дымоходов 6

0020205765_02 Gepard Руководство по установке и техническому обслуживанию

31

6.4.4 Горизонтальный проход через

стену/крышу

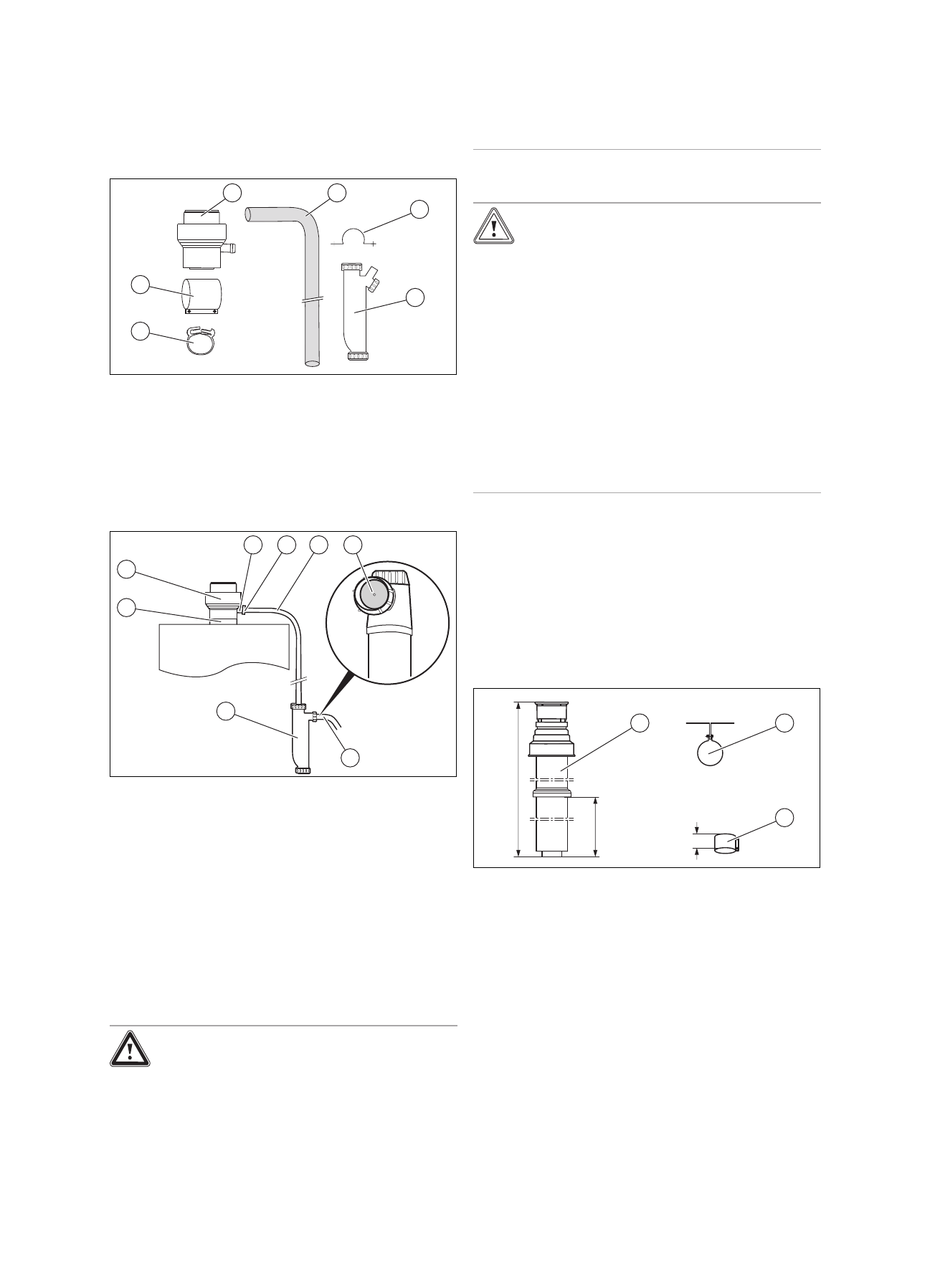

6.4.4.1 Комплект поставки арт. № 0020202466

1

2

3

4

5

6

1

Присоединитель-

ный элемент для

системы воздухово-

дов/дымоходов

2

Дренажный шланг

3

Держатель

4

Сифон

5

Хомут

6

Хомут 48 мм

6.4.4.2 Монтаж патрубка для присоединения

изделия с отводом конденсата ⌀ 80/125 мм

1

8

2

4

5

3

6

7

1.

Вставьте присоединительный элемент (1) в присо-

единительный патрубок отходящих газов изделия.

2.

Выполните монтаж трубного хомута воздуховода

(8). (→ страница 46)

3.

Наденьте дренажный шланг (4) на отвод конденсата

присоединительного элемента (2).

4.

Зафиксируйте место стыка с помощью хомута (3).

5.

Зафиксируйте сифон (7) на стене.
– При этом необходимо использовать сифон и

дренажный шланг, которые входят в комплект

поставки.

– Длина шланга позволяет выполнять монтаж под

изделием.

Опасность!
Опасность отравления из-за утечки отхо-

дящих газов!
Отсутствие анемометрического диска (5) в

стоке сифона в канализацию может приве-

сти к утечке отходящих газов.

▶

Ни в коем случае не снимайте анемо-

метрический диск (5) со стока сифона.

6.

Соедините дренажный шланг (4) с сифоном (7).

Осторожно!
Риск материального ущерба из-за непра-

вильно выполненного подключения.
Герметичное соединение между отводом

конденсата и канализационной системой,

может привести к обратному воздействию

канализационной системы на изделие.

▶

Отвод конденсата и канализационную

систему необходимо соединять с раз-

рывом и иметь открытый слив в кана-

лизационную систему (например, с по-

мощью воронкообразного сифона или

открытого канализационного стока).

▶

Запрещается укорачивать или зажи-

мать дренажный шланг.

7.

Соедините сифон с канализационной системой

дома (6).
– Запрещается использовать изделия из меди или

латуни. Подходящие материалы перечислены в

части 4 DIN 1986.

8.

Перед вводом в эксплуатацию заполните сифон

водой.

6.4.4.3 Комплект поставки, арт. № 0020199375

(черный) / 020199376 (красный)

1

2

3

1185

675

70

1

Вертикальный проход

через крышу

2

Крепежный хомут

3

Хомут 70 мм
