Система воздуховодов/дымоходов 6
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
35

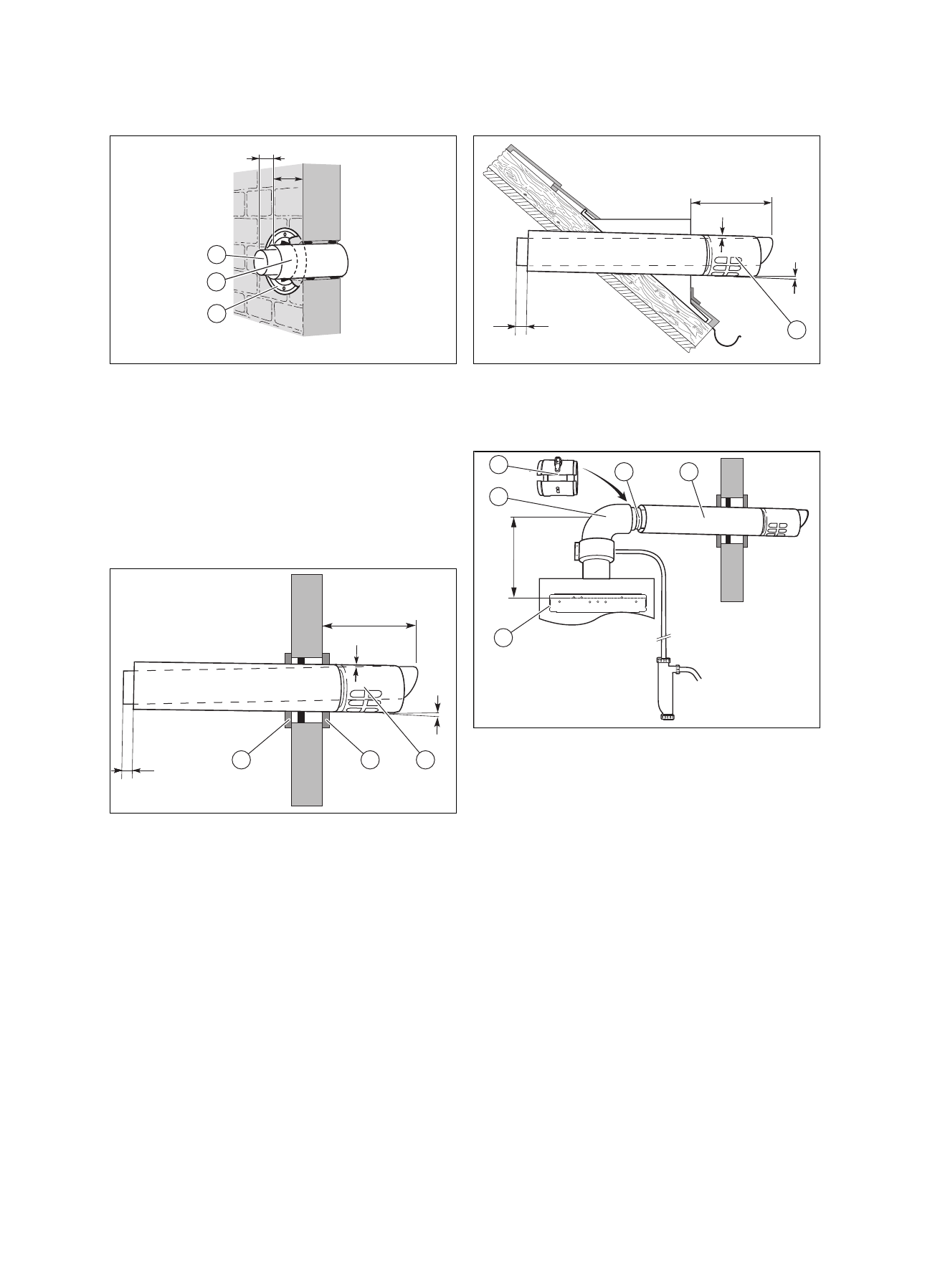

6.4.4.15 Монтаж соединений с шахтой/стеной
25
25
3
1
2
1.
Наденьте воздуховод/дымоход (2/3) на переходной
отвод.
2.
Закрепите систему воздуховодов/дымоходов це-
ментным раствором и дайте раствору затвердеть.
3.
Выполните монтаж стенной накладки (1).
4.
Соедините проход через стену/крышу с изделием
с помощью удлинителей, отводов и, при необ-
ходимости - разъединительным устройством.
(→ страница 35)
6.4.4.16 Монтаж прохода через стену
1°
2
2
1
220
3°
15
1.
Пробурите отверстие.
– Диаметр отверстия: 130 мм
2.
Вставьте систему воздуховодов/дымоходов (1) в
отверстие в стене.
– Система воздуховодов/дымоходов должна про-
ходить через отверстие в стене строго по центру.
3.
Закрепите систему воздуховодов/дымоходов це-
ментным раствором и дайте раствору затвердеть.
4.
Выполните монтаж стенных накладок (2).
5.
Соедините проход через стену/крышу с изделием
с помощью удлинителей, отводов и, при необ-
ходимости - разъединительным устройством.
(→ страница 35)
6.4.4.17 Монтаж прохода через крышу
220
15
3°
1°
1
▶
Вставьте систему воздуховодов/дымоходов (1) в че-
тырехугольное слуховое окно.
6.4.4.18 Подключение изделия
196
1
5
4
3
2
1.
Установите изделие (4).
2.
Выполните монтаж патрубка для присоедине-
ния изделия с отводом конденсата ⌀ 80/125 мм.
(→ страница 31)
3.
Наденьте отвод 87° (5) на присоединительный эле-
мент.
– Если монтажная высота слишком мала, можно
смонтировать на изделии отвод 90° 60/100 /(арт.
№ 0020199402) и установить присоединитель-
ный элемент (арт. № 0020045709) непосред-
ственно за ним.
4.
Наденьте разъединительное устройство (2) с муф-
той на удлинение до упора (3). (→ страница 38)
5.
При необходимости обрежьте удлинитель соответ-
ственно расстоянию от изделия до стены.
6.
Установите удлинители. (→ страница 38)
7.
Соедините разделительное приспособление с отво-
дом на 87°.
8.
Выполните монтаж хомута воздуховода (1) разъеди-
нительного устройства.
9.
Установите удлинители. (→ страница 38)
10. Смонтируйте отводы 45°. (→ страница 42)
11. Смонтируйте отводы 87°. (→ страница 44)
12. Соедините все стыки хомутами воздуховода.
(→ страница 46)
