Система воздуховодов/дымоходов 6

0020205765_02 Gepard Руководство по установке и техническому обслуживанию

39

Опасность!
Опасность отравления из-за утечки отхо-

дящих газов!
В результате теплового расширения

трубы отходящих газов могут смещаться и

в некоторых случаях даже разъединяться.

▶

Зафиксируйте трубу отходящих газов в

распорке трубы подачи воздуха.

Указание
Для раздельного укорачивания воздуховодов и

дымоходов можно демонтировать установлен-

ные ранее удлинители и без инструментов.

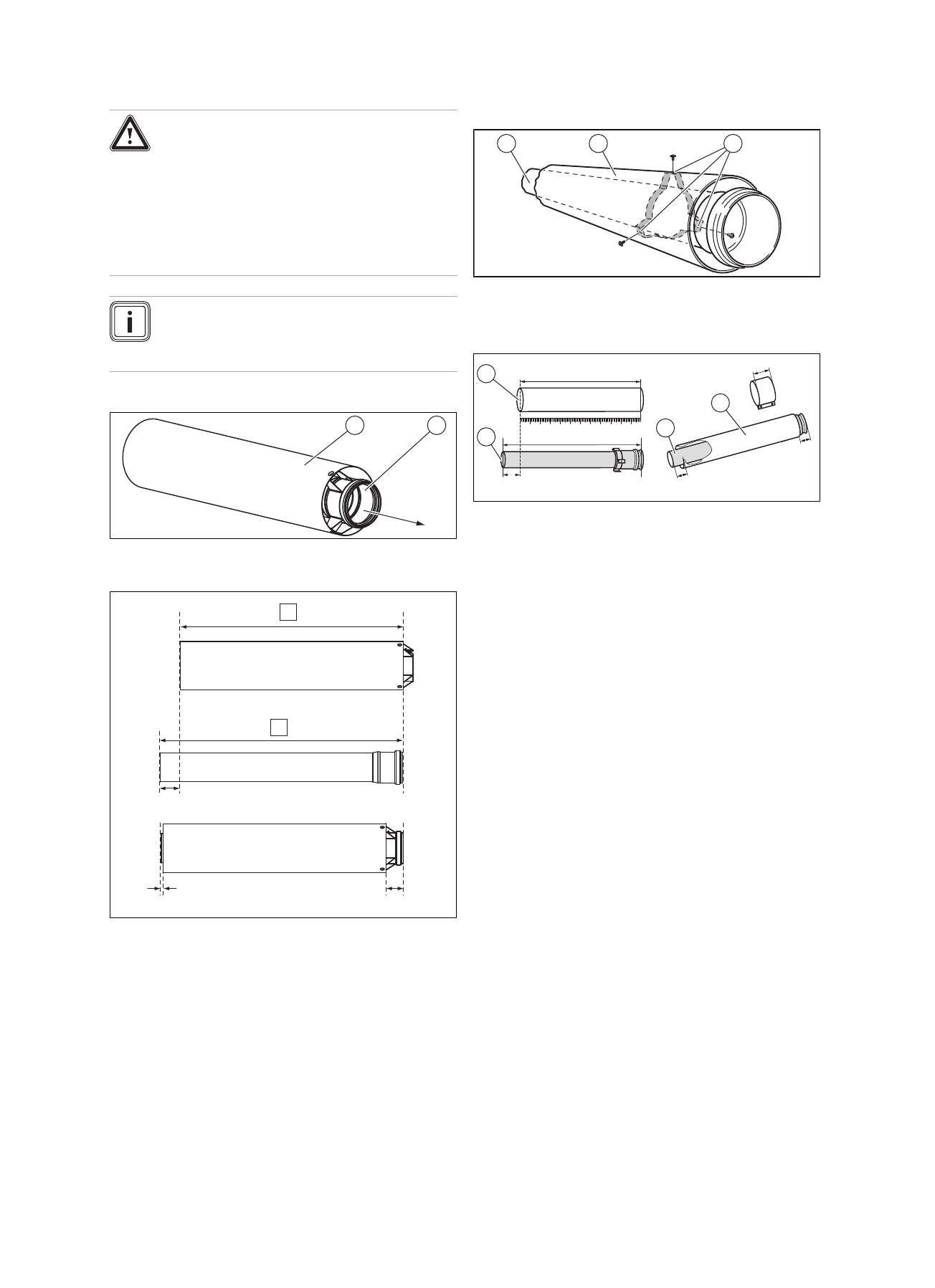

Монтаж удлинителей ⌀ 60/100 мм

1

2

1.

Вытяните трубу отходящих газов (2) из трубы возду-

ховода (1).

40 mm

4 mm

36 mm

A

B

2.

Сначала отмерьте необходимый кусок воздуховода

(A), а затем рассчитайте соответствующую длину

трубы отходящих газов (B):
– Длина дымохода: Длина трубы подачи

воздуха + 40 мм

– Минимальная длина воздуховода: 100 мм.

3.

Обрежьте трубы пилой или ножницами для резки

металла и т.д.

4.

После укорачивания снова вставьте дымоход в воз-

духовод.

Монтаж удлинителей ⌀ 80/125 мм

1

2

3

5.

Выверните 3 винта (3) из трубы воздуховода.

6.

Вытяните трубу отходящих газов (1) из трубы возду-

ховода (2).

1.

2.

A

B

+ 40 mm

15

70

25

1

2

2

1

7.

Сначала отмерьте необходимый кусок воздуховода

(A), а затем рассчитайте соответствующую длину

трубы отходящих газов (B):
– Длина дымохода: Длина трубы подачи

воздуха + 40 мм

– Минимальная длина воздуховода: 100 мм.

8.

Обрежьте трубы пилой или ножницами для резки

металла и т.д.

9.

После укорачивания снова зафиксируйте дымоход

(1) в воздуховоде (2).
