Устранение неполадок 11
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
63
A
B
D
E
C
5.

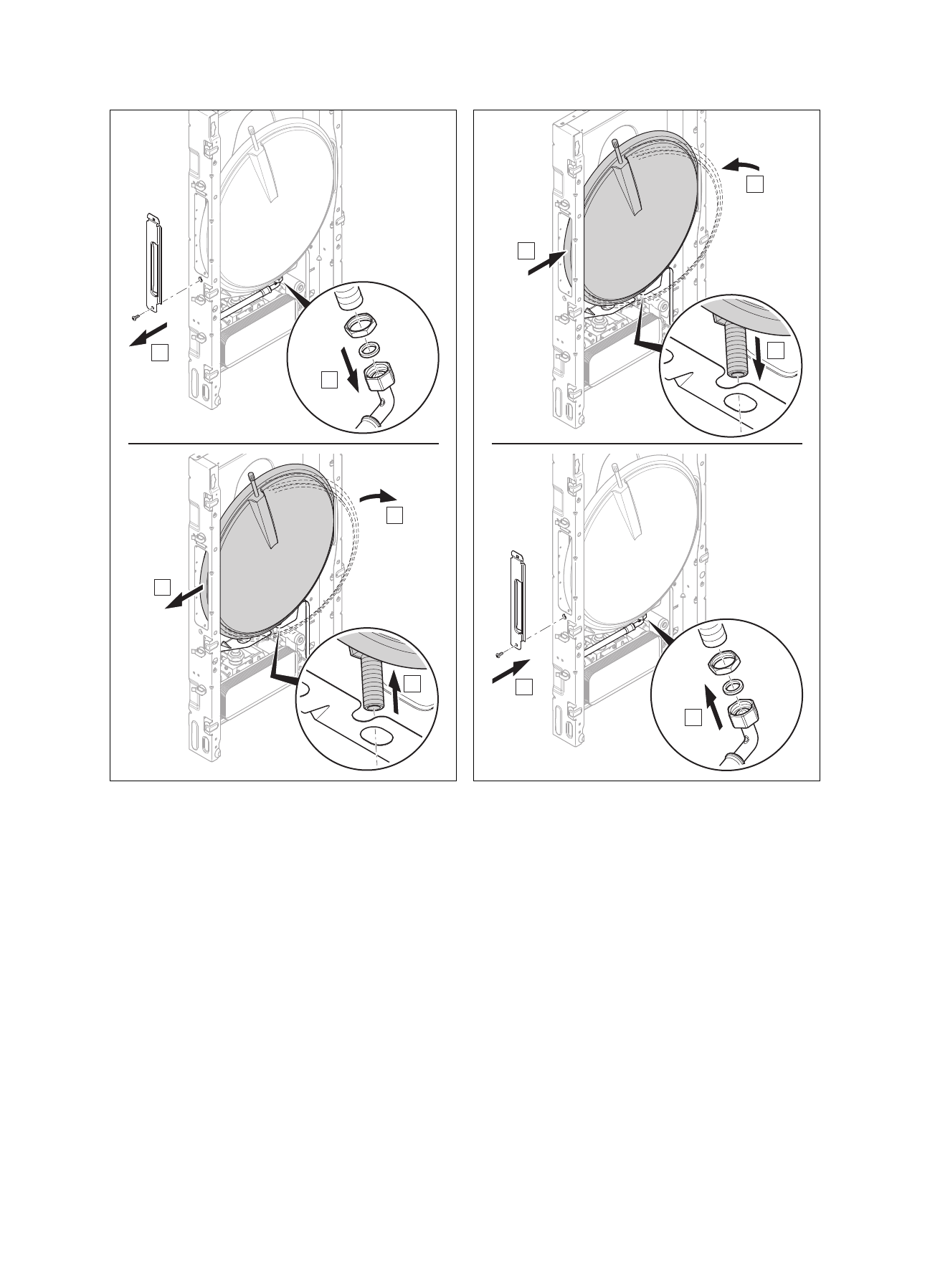

Снимите расширительный бак, как показано на ри-
сунке.
E
D
B
A
C
6.
Установите новый расширительный бак, как пока-
зано на рисунке. При этом установите новую про-
кладку.
7.
Повесьте изделие на стену.
8.
Выполните монтаж подсоединения газа и подаю-
щей/обратной линии системы отопления.
9.
Выполните подключение холодной и горячей воды
согласно стандарту.
10. выполните установку крышки камеры сгорания.
(→ страница 14)
11. Выполните установку боковых частей.
(→ страница 15)
12. Выполните установку крышки камеры сгорания.
(→ страница 14)
13. Обеспечьте электропитание.
14. Включите изделие. (→ страница 54)
15. Наполните систему отопления. (→ страница 55)
16. Удалите воздух из системы отопления.
(→ страница 56)
