Система воздуховодов/дымоходов 6
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
33

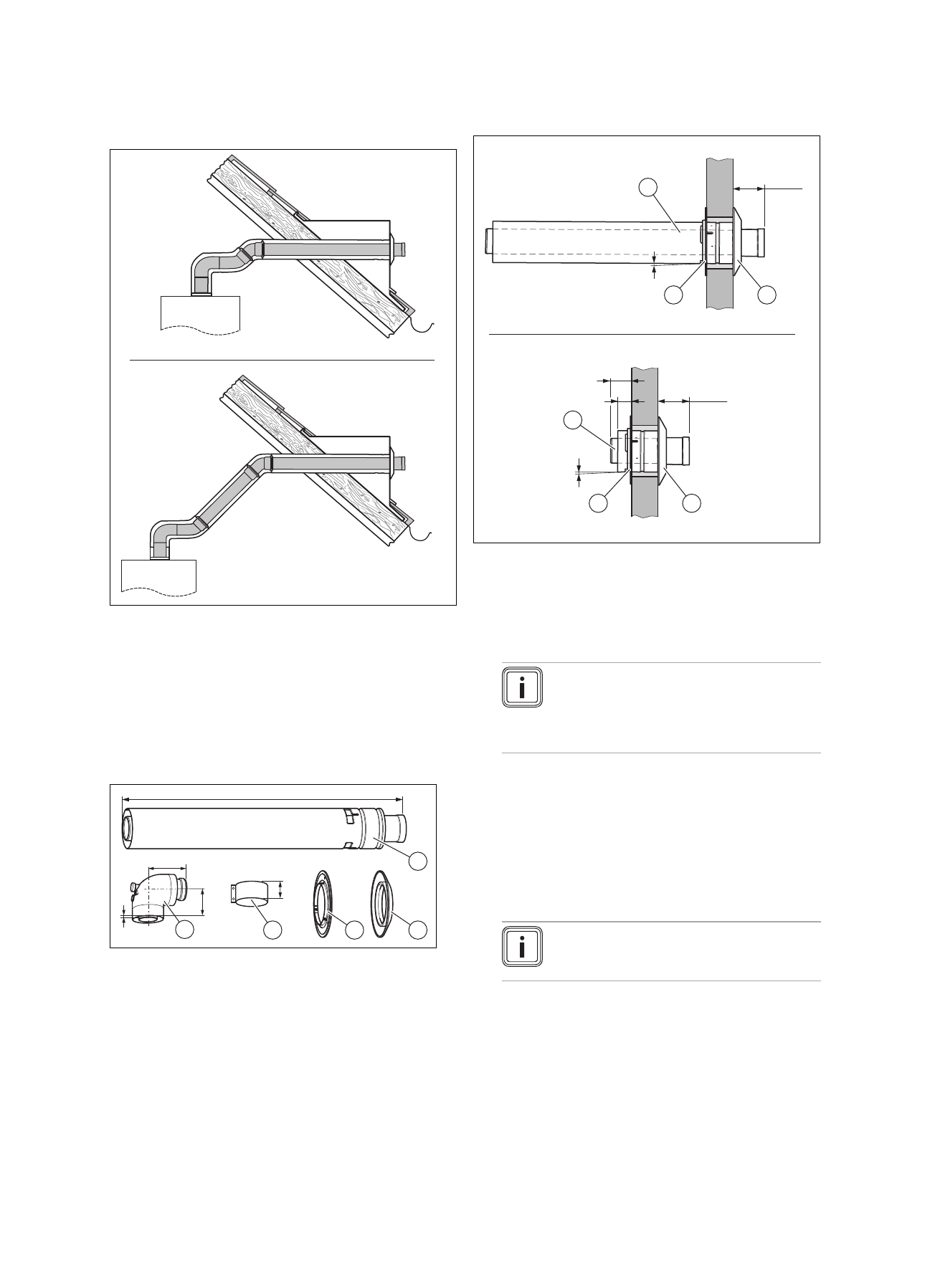

Пример монтажа
Горизонтальный проход через крышу
2
1
1
Прямой монтаж
2
Удаленный монтаж
– Минимальный размер слухового окна: Высота x ши-
рина: 300 мм × 300 мм
6.4.4.7 Монтаж горизонтального прохода через
стену/крышу ⌀ 60/100 мм
6.4.4.7.1 Комплект поставки, арт. № 0020199379,
0020199380, 0020199382, 0020199381
2 x
1
2
3
4
5
750/1000
48
4
10
1
121
1
Горизонтальный про-
ход через стену/крышу
(телескопический
0,45 – 0,65 м)
2
Наружная накладка,
⌀ 100 мм (гибкая)
3
Внутренняя накладка,
⌀ 100 мм
4
Хомут 48 мм
5
Отвод 87° (не входит в
арт. № 0020199381)
6.4.4.8 Монтаж прохода через стену
1
2
3
1
2
3
2
1
65 - 70
16
20
1°
65 - 70
1°
1.
Как при прямой, так и при непрямой установке (A)
необходимо учитывать габариты (B) теплогенера-
тора.
2.
Пробурите отверстие.
– Диаметр: 125 мм
Указание
Если к проходу через стену имеется до-
ступ снаружи здания, то можно пробурить
отверстие диаметром 110 мм и снаружи
установить стенную накладку.
3.
Протолкните систему воздуховодов/дымоходов (1) с
гибкой наружной декоративной манжетой (2) через
стену.
4.
Оттяните систему воздуховодов/дымоходов на-
столько, чтобы наружная декоративная манжета
плотно прилегала к наружной стене.
5.
Закрепите систему воздуховодов/дымоходов це-
ментным раствором и дайте раствору затвердеть.
Указание
Вкрутите до упора внутреннюю трубу во
внешнюю.
6.
Выполните монтаж стенной накладки (3) на внутрен-
ней стороне стены плоской частью вовнутрь, чтобы
обеспечить оптимальное пространство для хомута
воздуховода.
7.
Соедините проход через стену/крышу с изделием с
помощью удлинителей, отводов и, при необходимо-
сти – разъединительным устройством, см. Прямое
подключение изделия (→ страница 34) или Опосре-
дованное подключение изделия (→ страница 34).
