Установка 5

0020205765_02 Gepard Руководство по установке и техническому обслуживанию

19

5.5.3 Обеспечение электропитания

1.

Откройте блок электроники. (→ страница 17)

2.

Убедитесь, что номинальное сетевое напряжение

составляет 230 В.

3.

Подсоедините кабель питания от сети (со штепсель-

ной вилкой) к предусмотренному гнезду, используя

подходящую клемму. (→ страница 76)

4.

Подключите блок электроники. (→ страница 18)

5.

Смонтируйте переднюю облицовку. (→ страница 14)

6.

Вставьте штепсельную вилку в подходящую розетку

с защитным контактом.

Указание
Доступ к месту подключения к электро-

сети должен быть всегда свободным, его

нельзя закрывать или загромождать.

5.5.4 Организация электропитания в сыром

помещении

Опасность!
Опасность для жизни в результате пора-

жения электрическим током!
При установке изделия в помещениях с

повышенной влажностью, например, в

ванной, соблюдайте действующие в ва-

шем регионе правила электромонтажа.

При использовании заводского сетевого

кабеля с вилкой, имеющей заземляющий

контакт, возникает опасность для жизни

из-за поражения электрическим током.

▶

При установке в помещениях с повы-

шенной влажностью ни в коем случае

не используйте заводской сетевой ка-

бель с вилкой, имеющей заземляющий

контакт.

▶

Подключите изделие с помощью ста-

ционарного подключения и разъеди-

нительного устройства с раствором

контактов не менее 3 мм (например,

предохранителей или силовых выклю-

чателей).

▶

В качестве сетевого кабеля, проходя-

щего через кабельный ввод в изделие,

используйте гибкий провод.

▶

Соблюдайте все действующие предпи-

сания.

1.

Откройте блок электроники. (→ страница 17)

2.

Выньте штекер из гнезда для подключения к элек-

тросети на электронной плате.

3.

Отвинтите штекер установленного на заводе-изгото-

вителе кабеля подключения к сети.

4.

Используйте вместо подключенного на заводе-изго-

товителе, подходящий, соответствующий стандарту,

трехжильный кабель подключения к электрической

сети.

5.

Выполните электромонтаж. (→ страница 18)

6.

Подключите блок электроники. (→ страница 18)

7.

Смонтируйте переднюю облицовку. (→ страница 14)

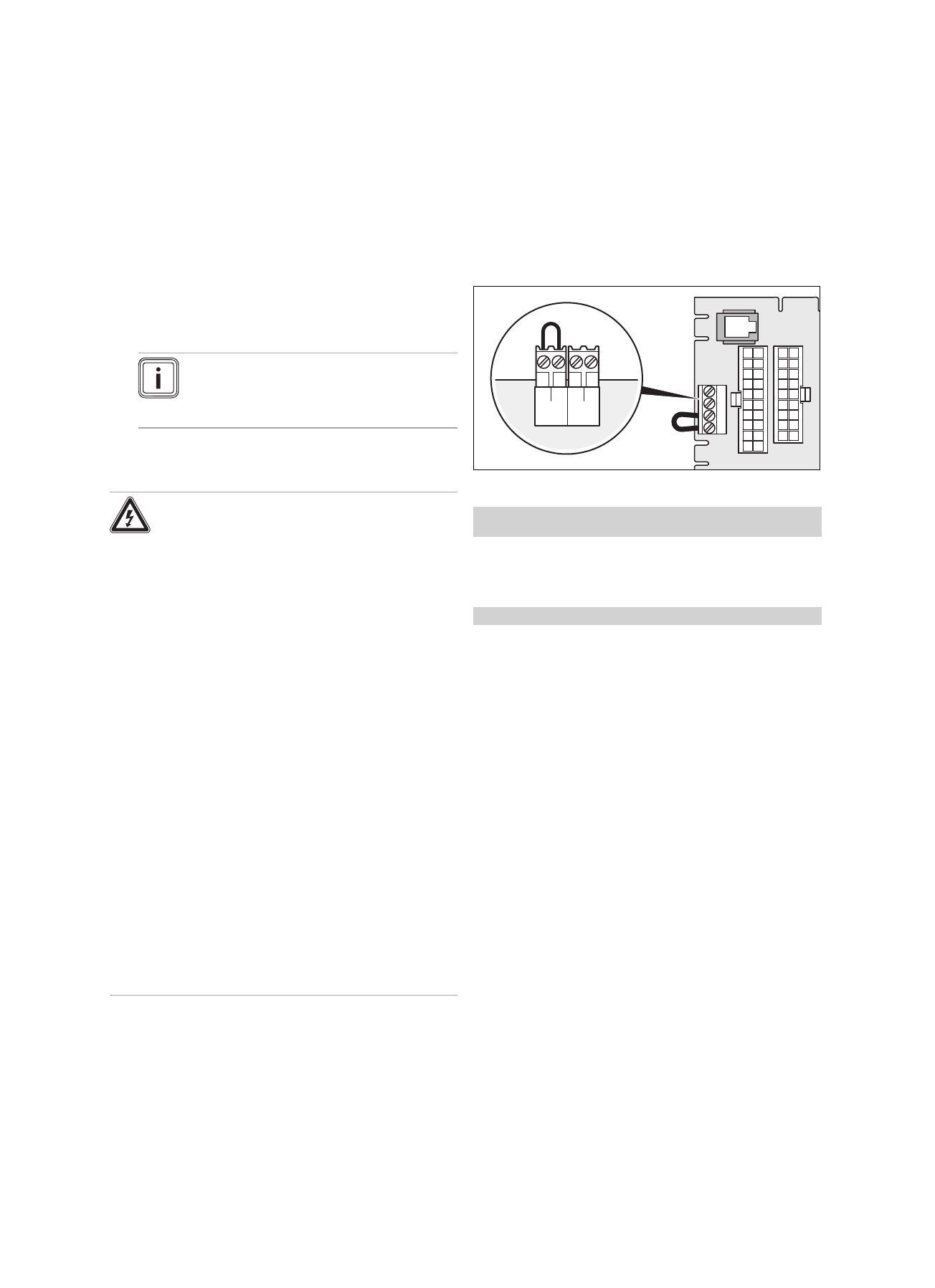

5.5.5 Подключение регулятора к блоку

электроники

1.

Откройте блок электроники. (→ страница 17)

24V=

RT

– +

BUS

2.

Выполните электромонтаж. (→ страница 18)

Условия: Подключение погодозависимого регулятора или комнатного

регулятора температуры через шину данных eBUS

▶

Подключите регулятор к разъему eBUS.

▶

Перемкните разъем 24 V = RT, если такой

перемычки еще нет.

Условия: Подключение низковольтного регулятора (24 В)

▶

Удалите имеющуюся перемычку.

▶

Подключите регулятор к разъему 24 V = RT.

3.

Подключите блок электроники. (→ страница 18)

4.

Смонтируйте переднюю облицовку. (→ страница 14)

5.5.6 Установка многофункционального модуля

и дополнительных компонентов

1.

Откройте блок электроники. (→ страница 17)

2.

Подключите многофункциональный модуль (опци-

ональная электронная плата) к электронной плате

изделия (→ руководство по установке многофункцио-

нального модуля).

3.

Подключите дополнительные компоненты к много-

функциональному модулю (опциональная электрон-

ная плата) (→ руководство по установке многофунк-

ционального модуля).

4.

Подключите блок электроники. (→ страница 18)

5.

Смонтируйте переднюю облицовку. (→ страница 14)
