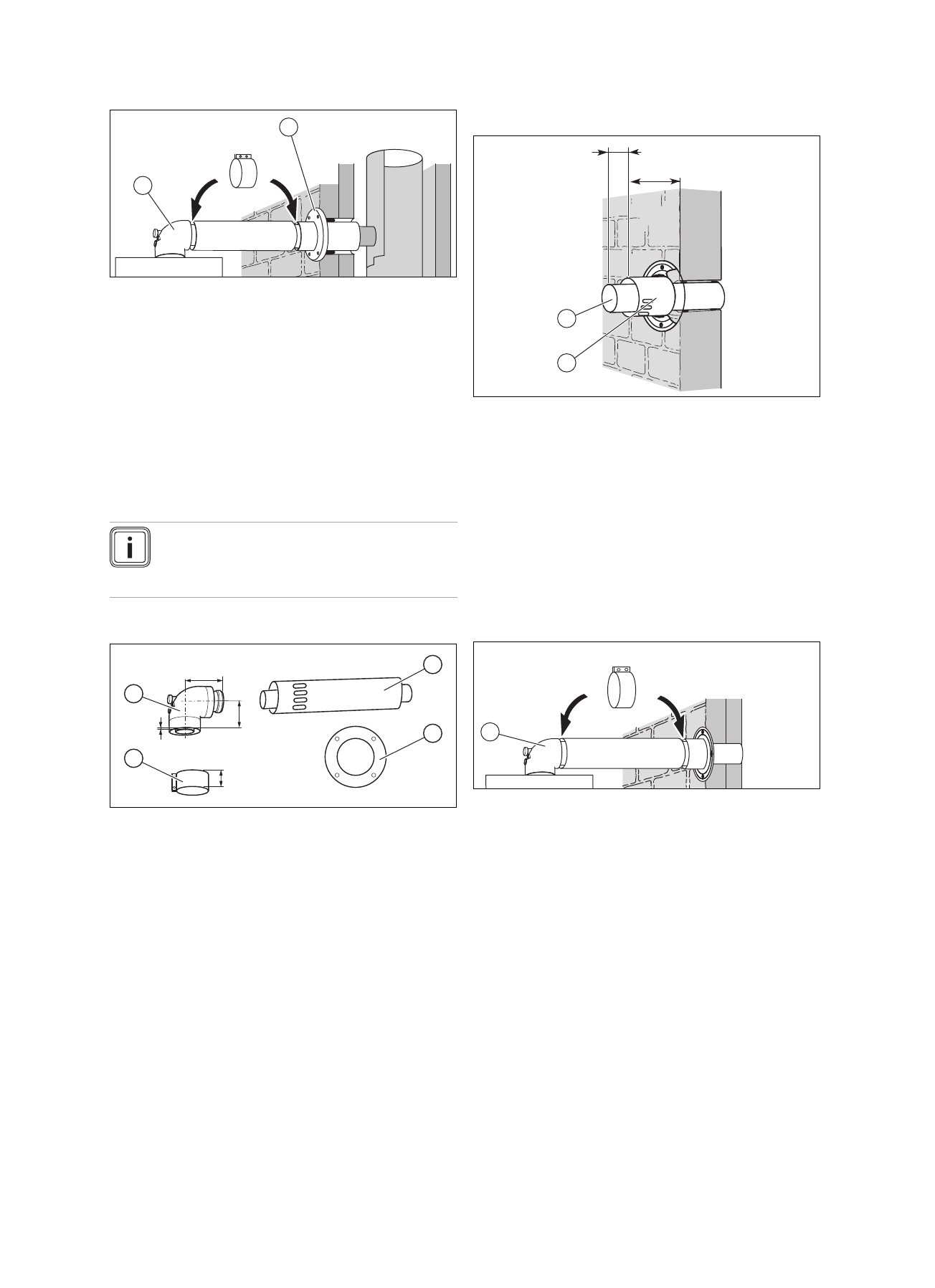

Система воздуховодов/дымоходов 6
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
37
2
1
1.
Надвиньте стеновую накладку (2) на трубу воздухо-
вода.
2.
Установите изделие , см. руководство по установке
изделия.
3.
Соедините отвод 90° (1) с патрубком изделия и с
помощью подходящего удлинителя подведите его к
подключению на системе воздуховодов/дымоходов.
4.
Соедините все стыки хомутами воздуховода.
(→ страница 46)
6.4.6 Монтаж концентрического подключения
⌀ 60/100 мм к вакуумному дымоходу (с
забором воздуха из помещения)
Указание
По причине присоединительного размера си-
стема воздуховодов/дымоходов не выводится
сзади теплогенератора.
6.4.6.1 Комплект поставки арт. № 0020199059
48
1
2
4
3
3 x
4
10
1
121
1
Воздуховод/дымоход
со всасывающим
отверстием
2
Стенная накладка
3
Хомуты 48 мм
4
Отвод 90° с ревизион-
ным отверстием
6.4.6.2 Монтаж патрубка шахты
4
100
1
2
1.
Просверлите отверстие для дымохода 60 мм в вер-
тикальной части дымохода.
2.
Обрежьте трубу отходящих газов (1).
3.
Обрежьте воздуховод (2).
4.
Вставьте трубу отходящих газов (1) в стену.
5.
Закрепите дымоход цементным раствором и дайте
раствору затвердеть.
6.
Сдвиньте воздуховод (2) по дымоходу к стене и при-
соедините его к трубе отходящих газов.
7.
Выполните монтаж стенной накладки.
6.4.6.3 Присоединение изделия к вакуумному
дымоходу
1
1.
Установите изделие , см. руководство по установке
изделия.
2.
Соедините отвод 90° (1) с патрубком изделия и с
помощью подходящего удлинителя подведите его к
воздуховоду/дымоходу.
3.
Соедините все стыки хомутами воздуховода.
(→ страница 46)
