Установка 5

0020205765_02 Gepard Руководство по установке и техническому обслуживанию

17

▶

Установите на водопроводе холодной воды группу

безопасности горячей воды и запорный кран.

▶

Если вы встраиваете внешний расширительный бак,

то встройте в подающую линию системы отопления

(на выходе изделия) обратный клапан или выведите

из эксплуатации внутренний расширительный бак.

5.1.2.1 Проверка счетчика газа

▶

Убедитесь, что счетчик газа рассчитан на необходи-

мый расход газа.

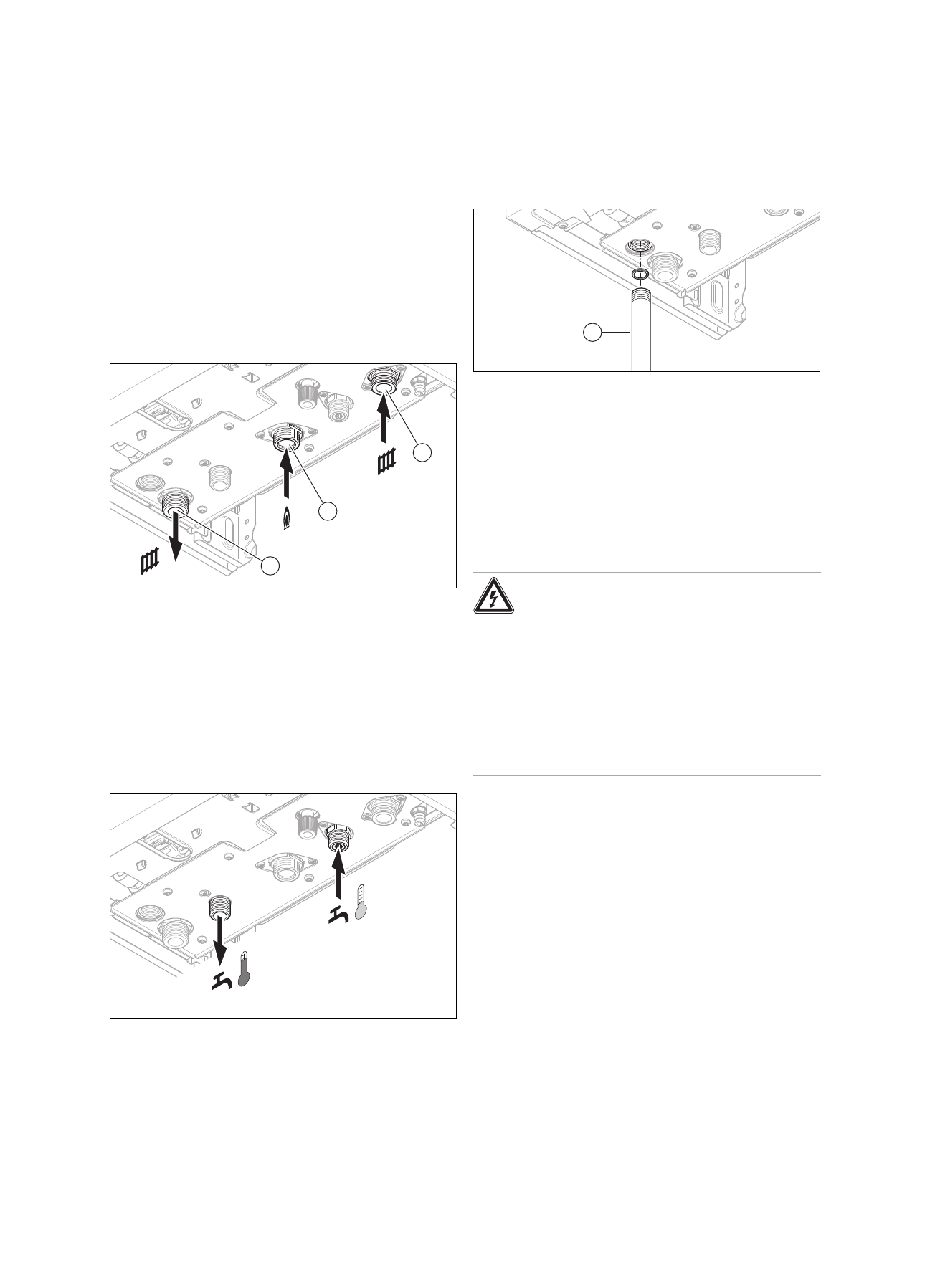

5.2

Установка подсоединения газа и

подающей/обратной линии системы

отопления

2

3

1

1.

Выполните установку газопровода к подсоединению

газа (2) без механических напряжений.

2.

Перед вводом в эксплуатацию удалите воздух из

газопровода.

3.

Выполните установку подающей линии системы

отопления (1) и обратной линии системы отопления

(3) согласно стандарту.

4.

Проверьте герметичность всех подключений.

5.3

Установка подключения холодной и

горячей воды

▶

Выполните установку подключения холодной и горя-

чей воды согласно стандарту.

5.4

Присоединение сливной трубы к

предохранительному клапану изделия

1.

Установите сливную трубу предохранительного кла-

пана так, чтобы при снятии и надевании нижней ча-

сти сифона она не мешала.

1

2.

Выполните установку сливной трубы (1) как пока-

зано на рисунке.

3.

Трубопровод должен заканчиваться так, чтобы при

утечке воды или пара не ошпарились люди и не по-

вредились электрические детали. Убедитесь, что

конец линии заметен.

5.5

Электромонтаж

Выполнять электромонтаж разрешается только квалифи-

цированным специалистам-электрикам.

Опасность!
Опасность для жизни в результате пора-

жения электрическим током!
Клеммы подключения к сети L и N посто-

янно находятся под напряжением, в том

числе при выключенном изделии.

▶

Отключите подвод электрического

тока.

▶

Предотвратите повторное включение

подвода электрического тока.

5.5.1 Открывание и закрывание блока

электроники

5.5.1.1 Открывание блока электроники

1.

Демонтируйте переднюю облицовку. (→ страница 13)
