8 Ввод в эксплуатацию
56
Руководство по установке и техническому обслуживанию Gepard 0020205765_02
1
4.

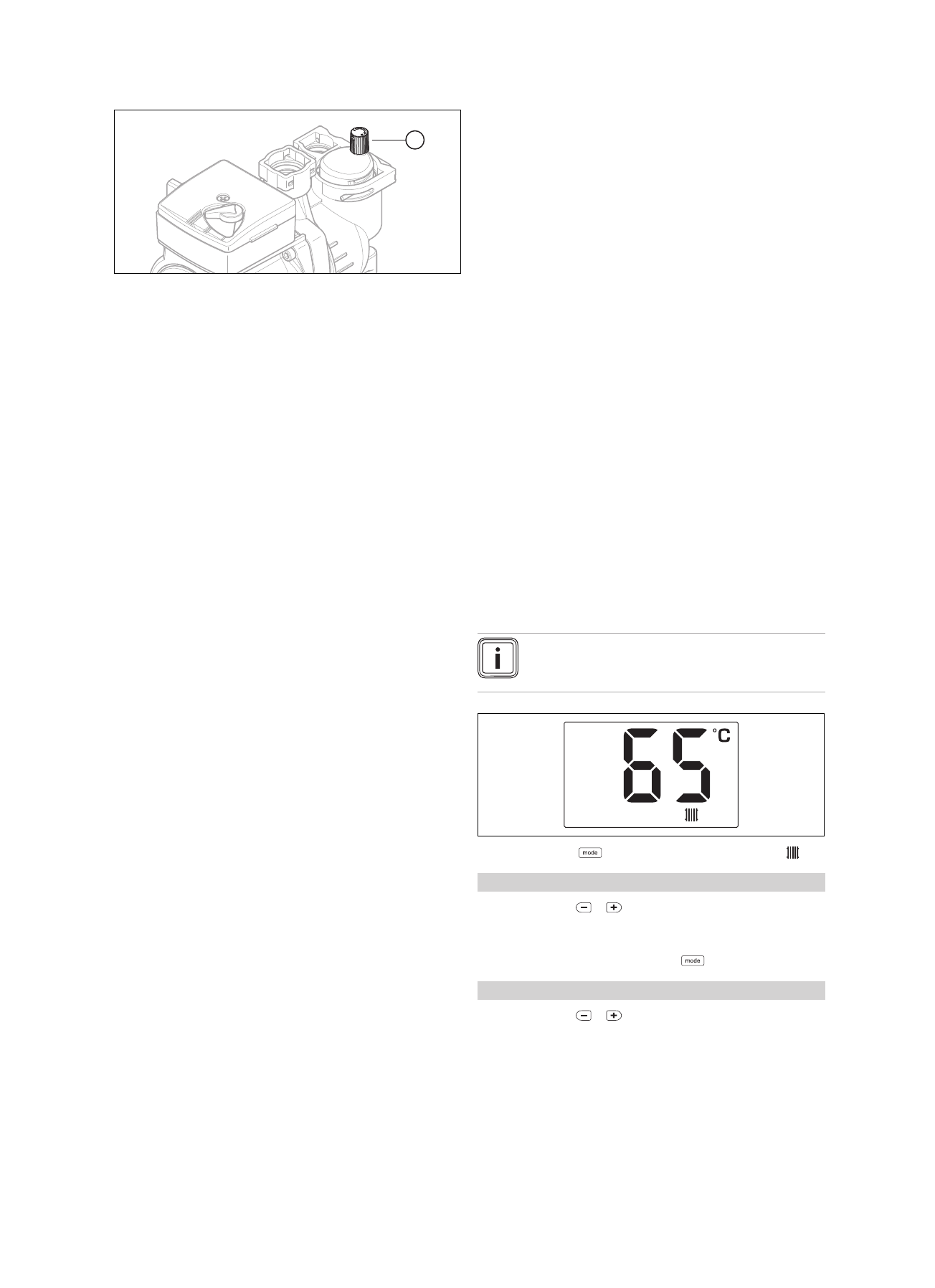

Снимите колпачок (1) быстродействующего воздухо-
отводчика.
– Обороты влево: 1 … 2
5.
Поднимите блок электроники вверх и защелкните
его.
6.
Запустите тестовую программу P.05.
(→ страница 54)
◁
Приоритетный переключающий клапан переме-
щается в положение отопления.
7.
Откройте все краны радиаторов отопления и, если
нужно, сервисные краны.
8.
Откройте запорный вентиль холодной воды в кон-
туре горячей воды.
9.
Перекройте запорный вентиль горячей воды в кон-
туре горячей воды.
10. Откройте вентиль устройства заполнения.
11. Удаляйте из системы воздух на самом верхнем ра-
диаторе, пока из вентиля для выпуска воздуха не
пойдет вода без пузырьков.
12. Удаляйте воздух из остальных радиаторов отопле-
ния до тех пор, пока система отопления не напол-
нится греющей водой полностью.
13. Заливайте греющую воду до тех пор, пока не будет
достигнуто требуемое давление наполнения.
14. Перекройте запорный вентиль холодной воды в
контуре горячей воды.
15. Откройте запорный вентиль горячей воды в контуре
горячей воды.
16. Закройте вентиль устройства заполнения.
17. Проверьте все подключения и всю систему отопле-
ния на присутствие негерметичностей.
8.5
Удаление воздуха из системы отопления
1.
Запустите тестовую программу P.06.
(→ страница 54)
◁
Изделие не работает, внутренний насос рабо-
тает повторно-кратковременно и удаляет воздух
из отопительного контура.
◁
На дисплее отображается давление наполнения
системы отопления.
2.
Запустите тестовую программу P.07.
(→ страница 54)
◁
Изделие не работает, внутренний насос рабо-
тает повторно-кратковременно и удаляет воздух
из контура горячей воды.
◁
На дисплее отображается давление наполнения
системы отопления.
3.
Следите за тем, чтобы давление наполнения си-
стемы отопления не упало ниже минимального ра-
бочего давления наполнения.
– ≥ 0,08 МПа (≥ 0,80 бар)
◁
После завершения наполнения давление напол-
нения системы отопления должно как минимум
на 0,02 МПа (0,2 бар) превышать противодавле-
ние расширительного бака (ADG) (P
Система
≥ P
ADG
+ 0,02 МПа (0,2 бар)).
4.
Если после завершения тестовой программы
P.06/P.07 в системе отопления находится ещё
слишком много воздуха, запустите тестовые
программы снова.
8.6
Наполнение системы горячего
водоснабжения и удаление из нее воздуха
1.
Откройте запорный вентиль холодной воды на изде-
лии и все вентили разбора горячей воды.
2.
Наполняйте систему горячего водоснабжения, пока
на вентилях разбора горячей воды не начнет выхо-
дить вода.
◁
Система горячего водоснабжения наполнена, и
из нее удален воздух.
3.
Закройте краны горячей воды.
4.
Проверьте герметичность всех подключений и всей
системы горячего водоснабжения.
8.7
Настройка температуры теплоносителя в
подающей линии системы отопления
Указание
Диапазон температур выше 75 °C можно уста-
новить через d.71.
1.
Нажимайте
, пока на дисплее не появится .
Условия: Регулятор не подключен
▶
С помощью
и
настройте нужную температуру
подающей линии системы отопления.
– Диапазон регулировки: 35 … 83 ℃
▶
Для подтверждения нажмите
.
Условия: Регулятор подключен
▶
С помощью
и
настройте произвольную темпе-
ратуру подающей линии системы отопления таким
образом, чтобы режим отопления обеспечивался.
