6 Система воздуховодов/дымоходов
20
Руководство по установке и техническому обслуживанию Gepard 0020205765_02
5.5.6.1 Активация дополнительного компонента
через многофункциональный модуль
Условия: Компонент подключен к реле 1
▶
Установите код диагностики d.27, чтобы соотнести
реле 1 какую-либо функцию. (→ страница 54)
Уровень специалиста/уровень сервиса – Обзор
(→ страница 67)
Условия: Компонент подключен к реле 2
▶
Установите код диагностики d.28, чтобы соотнести
реле 2 какую-либо функцию. (→ страница 54)
Уровень специалиста/уровень сервиса – Обзор
(→ страница 67)
1.
Выйдите из меню диагностики. (→ страница 54)
5.5.6.2 Установка циркуляционного насоса ГВС
Условия: Регулятор подключен
▶
Подключите циркуляционный насос к многофунк-
циональному модулю (опциональная электронная
плата). (→ страница 19)
6
Система воздуховодов/дымоходов
Далее приводятся пояснения к различным системам воз-
духоводов/дымоходов.

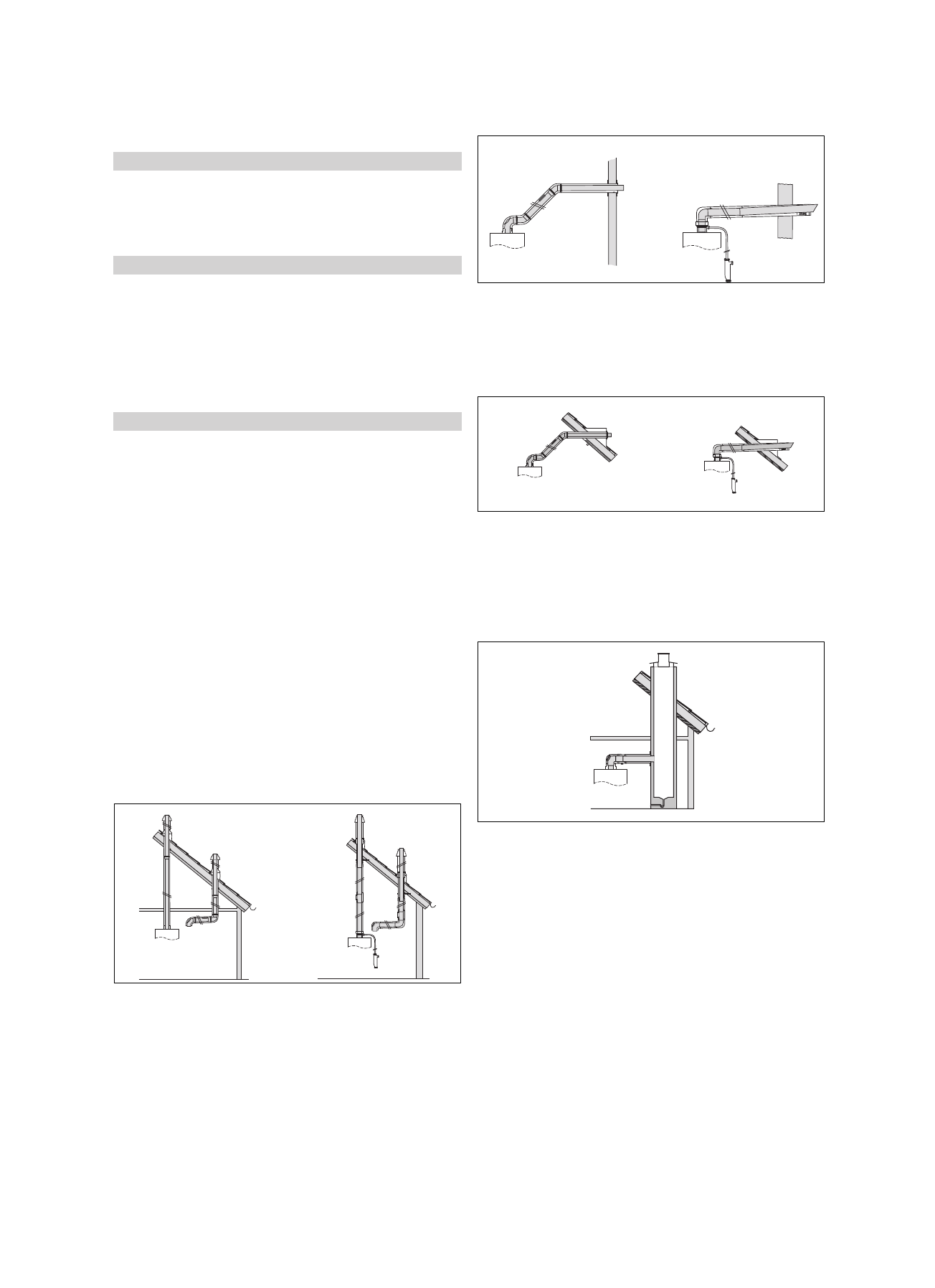

6.1
Обзор системы
6.1.1 Возможности монтажа системы
воздуховодов/дымоходов,
концентрический (алюминий) ⌀ 60/100 мм и
⌀ 80/125 мм
▶
Соблюдайте максимальную длину труб, см. главу
"Системные условия".
6.1.1.1 Вертикальный проход через плоские и
наклонные крыши
60/100
80/125
▶
Монтаж прохода через наклонную крышу
(→ страница 28)
▶
Монтаж прохода через плоскую крышу
(→ страница 28)
▶
Монтаж прохода через наклонную крышу
(→ страница 30)
▶
Монтаж прохода через плоскую крышу
(→ страница 30)
6.1.1.2 Горизонтальный проход через стену
60/100
80/125
▶
Подготовка к монтажу (→ страница 32)
▶
Монтаж прохода через стену (→ страница 33)
▶
Монтаж прохода через стену (→ страница 35)
6.1.1.3 Горизонтальный проход через крышу
60/100
80/125
▶
Подготовка к монтажу (→ страница 32)
▶
Монтаж прохода через крышу (→ страница 34)
▶
Монтаж прохода через крышу (→ страница 35)
6.1.1.4 Коаксиальное подключение к шахтному
вакуумному дымоходу
60/100
▶
Монтаж патрубка шахты (→ страница 37)
▶
Присоединение изделия к вакуумному дымоходу
(→ страница 37)
