6 Система воздуховодов/дымоходов

30

Руководство по установке и техническому обслуживанию Gepard 0020205765_02

7.

Соедините сифон с канализационной системой

дома (6).
– Запрещается использовать изделия из меди или

латуни. Подходящие материалы перечислены в

части 4 DIN 1986.

8.

Перед вводом в эксплуатацию заполните сифон

водой.

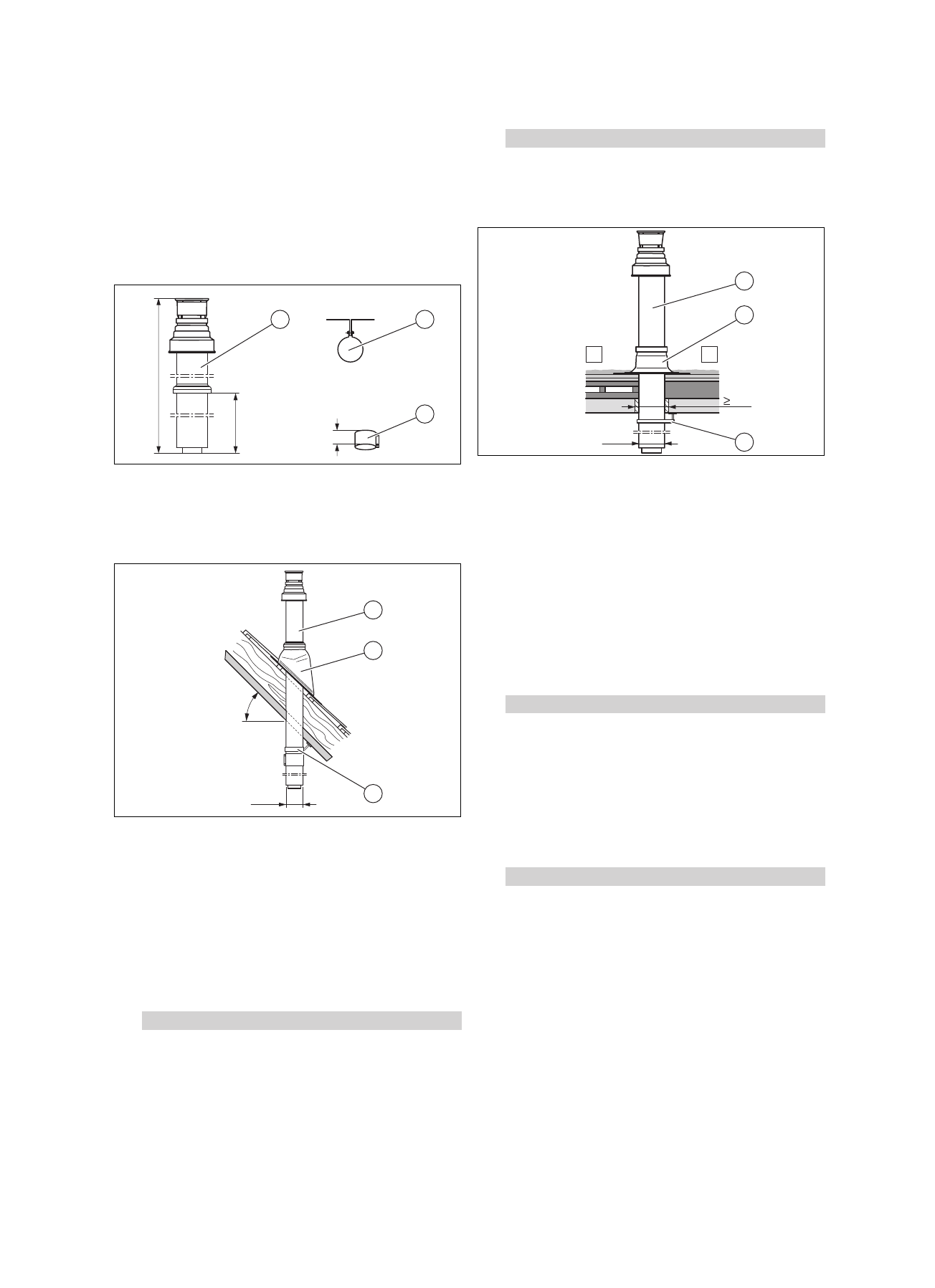

6.4.3.3 Комплект поставки, арт. № 0020199375

(черный) / 020199376 (красный)

1

2

3

1185

675

70

1

Вертикальный проход

через крышу

2

Крепежный хомут

3

Хомут 70 мм

6.4.3.4 Монтаж прохода через наклонную крышу

1

2

3

Ø125

25 - 45°

1.

Определите место установки прохода через крышу.

2.

Вставьте черепицу (2).

3.

Вставьте проход через крышу (1) сверху через чере-

пицу так, чтобы он сел плотно.

4.

Выровняйте проход через крышу вертикально.

5.

Закрепите проход через крышу скобой (3) к крыше.

6.

Соедините проход через крышу с изделием с помо-

щью удлинителей, отводов и, при необходимости -

разъединительным устройством.

7.

Альтернатива 1 / 2

Условия: Проход через крышу с удлинителем

▶

Установите удлинители. (→ страница 38)

▶

Смонтируйте отводы 45°. (→ страница 42)

▶

Смонтируйте отводы 87°. (→ страница 44)

▶

Выполните монтаж разъединительного устрой-

ства. (→ страница 38)

▶

Соедините все стыки хомутами воздуховода.

(→ страница 46)

7.

Альтернатива 2 / 2

Условия: Проход через крышу без удлинителя

▶

Выполните монтаж разъединительного устрой-

ства. (→ страница 38)

6.4.3.5 Монтаж прохода через плоскую крышу

1

2

3

A

B

Ø125

100

A

Неутепленная крыша

B

Утепленная крыша

1.

Определите место установки прохода через крышу.

2.

Вставьте манжету для плоской крыши (2).

3.

Герметично приклейте манжету для плоской крыши.

4.

Вставьте проход через крышу (1) сверху через ман-

жету так, чтобы он сел плотно.

5.

Выровняйте проход через крышу вертикально.

6.

Закрепите проход через крышу скобой (3) к крыше.

7.

Соедините проход через крышу с изделием с помо-

щью удлинителей, отводов и, при необходимости -

разъединительным устройством.

8.

Альтернатива 1 / 2

Условия: Проход через крышу с удлинителем

▶

Установите удлинители. (→ страница 38)

▶

Смонтируйте отводы 45°. (→ страница 42)

▶

Смонтируйте отводы 87°. (→ страница 44)

▶

Выполните монтаж разъединительного устрой-

ства. (→ страница 38)

▶

Соедините все стыки хомутами воздуховода.

(→ страница 46)

8.

Альтернатива 2 / 2

Условия: Проход через крышу без удлинителя

▶

Выполните монтаж разъединительного устрой-

ства. (→ страница 38)
