Система воздуховодов/дымоходов 6

0020205765_02 Gepard Руководство по установке и техническому обслуживанию

51

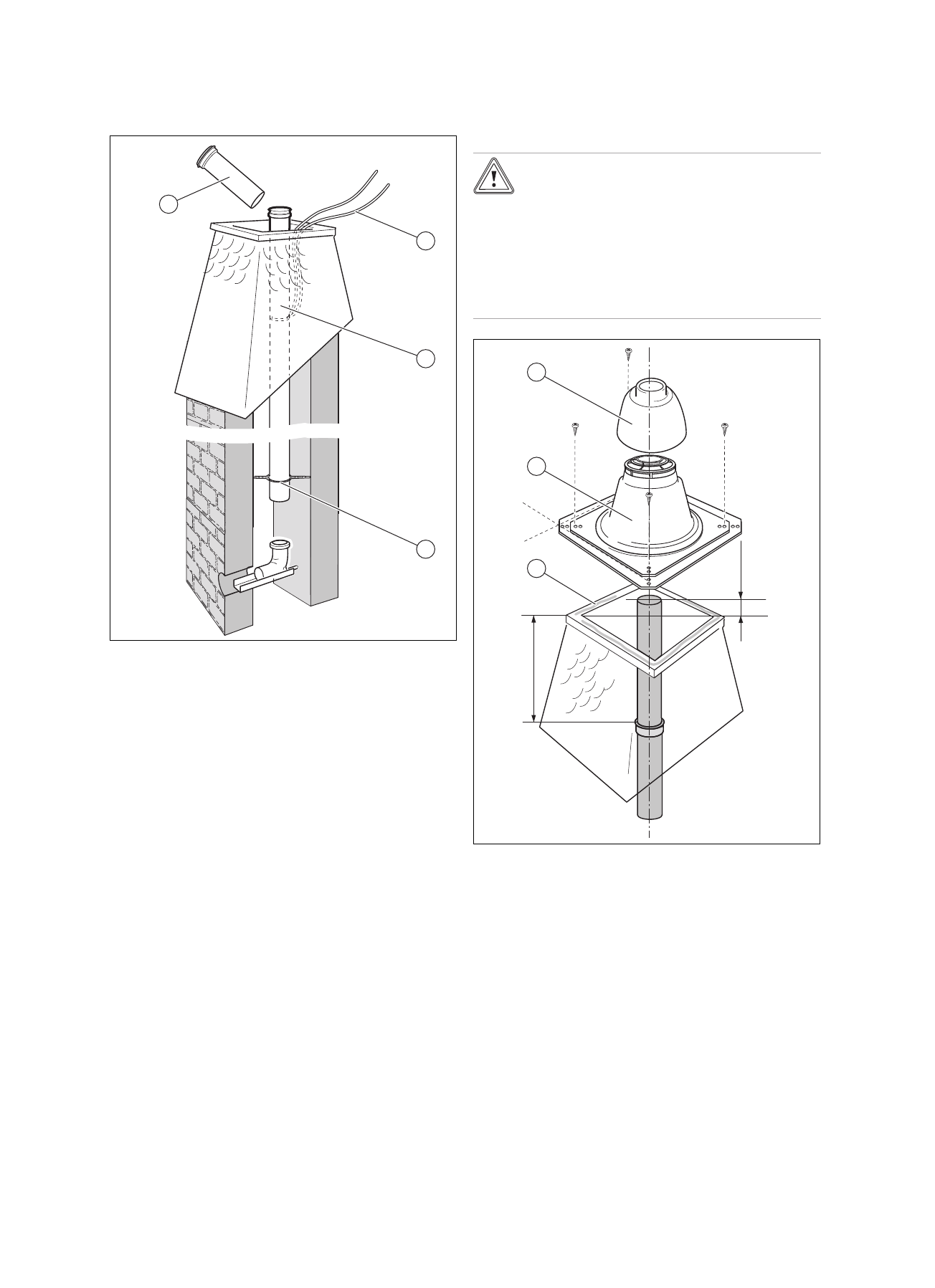

6.4.14.4 Монтаж жесткого дымохода в шахте

1

2

3

4

1.

Опустите первый дымоход (3) с помощью стропы (2)

вниз насколько, чтобы можно было надеть следую-

щий (1).

2.

Через интервалы не более 4 м наденьте на дымо-

ходы распорки (4).
– Не устанавливайте распорки у шахт диаметром

113 - 120 мм или со стороной 100 - 110 мм при

прямоугольном сечении.

3.

Если вы встроили в жесткий дымоход смотровое

отверстие, то дополнительно установите по одной

распорке перед и за смотровым отверстием.

4.

Продолжайте надевать трубы до тех пор, пока са-

мая нижняя труба не войдет в отвод с опорной кон-

солью и положение самой верхней трубы не позво-

лит смонтировать оголовок шахты.
– Сторона трубы отходящих газов с муфтой

должна быть направлена вверх.

5.

Уберите стропу из шахты.

6.

Смонтируйте оголовок шахты.

6.4.14.5 Монтаж оголовка шахты из

полипропилена

Осторожно!
Опасность повреждения в результате

теплового расширения!
Вследствие теплового расширения дымо-

хода крышка может иногда подниматься

на высоту до 2 см!

▶

Убедитесь в наличии достаточного

свободного пространства над крышкой.

min. 100 mm

300 mm

1

2

3

1

Кожух

2

Основание

3

Край устья

1.

Когда будет вставлен самый верхний дымоход,

снимите муфту трубы и обрежьте трубу до нужной

длины.
– Над входом в шахту должно быть еще 300 мм

дымохода.

2.

Удалите с дымохода заусенцы.

3.

Промажьте край устья (3) силиконом.
