Система воздуховодов/дымоходов 6
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
47
– Диаметр: 3 мм
2.
Прикрутите воздуховоды винтом (2).

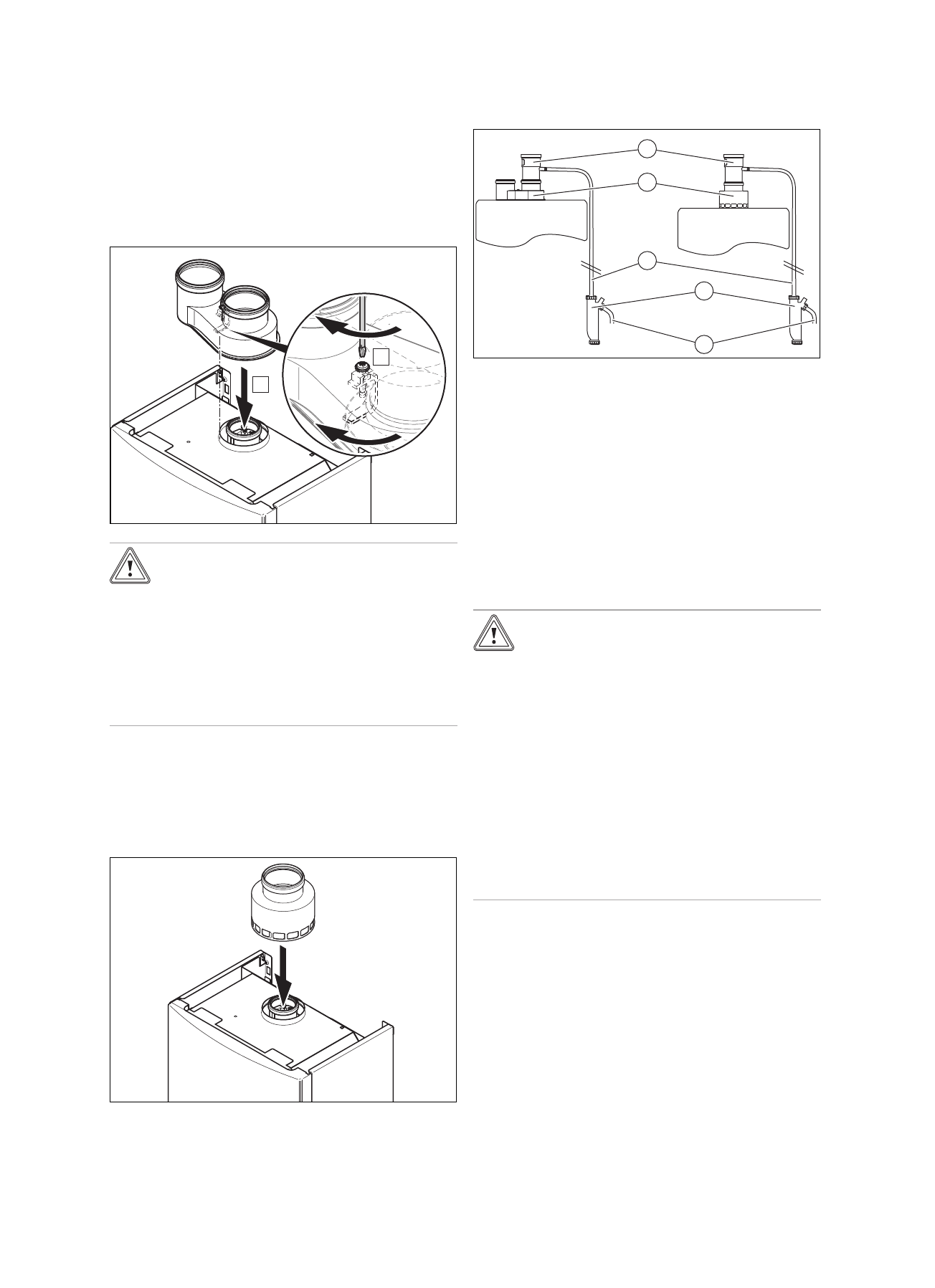

6.4.9 Раздельный монтаж системы
воздуховодов/дымоходов ⌀ 80/80 мм
Монтаж присоединительного элемента для раз-
дельного подключения
A
B
90°
Осторожно!
Риск материального ущерба из-за непра-
вильно выбранного подключения!
Если вы перепутаете подвод воздуха и от-
вод отходящих газов, это может привести
к повреждению теплогенератора.
▶
Следите за правильным подключением
подвода воздуха и отвода отходящих
газов.
1.
Определите, с какой стороны должен находиться
патрубок для подключения воздуховода.
2.
Выполните монтаж присоединительного элемента
для раздельного подключения к изделию.
Монтаж присоединительного элемента 60/80 мм с
отверстиями для забора воздуха
3.
Наденьте присоединительный элемент на присоеди-
нительный патрубок отходящих газов изделия.
Монтаж отвода конденсата
1
2
3
4
5
4.
Вставьте отвод конденсата (1) в присоединитель-
ный элемент (2).
5.
Наденьте дренажный шланг (3) на отвод конден-
сата.
6.
Зафиксируйте место стыка с помощью хомута.
7.
Зафиксируйте сифон (4) на стене.
8.
Другой конец шланга вставьте в сифон.
– При этом необходимо использовать сифон и
дренажный шланг, которые входят в комплект
поставки.
– Длина шланга позволяет выполнять монтаж под
изделием.
9.
Соедините дренажный шланг (3) с сифоном (4).
Осторожно!
Риск материального ущерба из-за непра-
вильно выполненного подключения.
Герметичное соединение между отводом
конденсата и канализационной системой,
может привести к обратному воздействию
канализационной системы на изделие.
▶
Отвод конденсата и канализационную
систему необходимо соединять с раз-
рывом и иметь открытый слив в кана-
лизационную систему (например, с по-
мощью воронкообразного сифона или
открытого канализационного стока).
▶
Запрещается укорачивать или зажи-
мать дренажный шланг.
10. Соедините сифон с канализационной системой
дома (5).
– Запрещается использовать изделия из меди или
латуни. Подходящие материалы перечислены в
части 4 DIN 1986.
11. Перед вводом в эксплуатацию заполните сифон
водой.
