8 Ввод в эксплуатацию
58
Руководство по установке и техническому обслуживанию Gepard 0020205765_02
1 / 2
Давление газа на входе — в допустимом диапазоне.
▶
Перекройте газовый запорный кран.
▶
Снимите манометр.
▶
Затяните контрольный винт (1).
▶
Откройте газовый запорный кран.
▶
Проверьте измерительный ниппель (2) на газо-
вую герметичность.
▶
Поднимите блок электроники вверх и защелк-
ните его.
▶
Введите изделие в эксплуатацию.
2 / 2
Давление газа на входе — вне допустимого диапа-
зона.
Осторожно!
Вероятность материального ущерба
и эксплуатационные нарушения из-
за неправильного давления газа на
входе!
Если давление газа на входе нахо-
дится за пределами допустимого диа-
пазона, это может вызвать неполадки
во время эксплуатации и поврежде-
ниям изделия.
▶
Не выполняйте на изделии никаких
настроек.
▶
Не вводите изделие в эксплуата-
цию.
▶
Если вам не удается устранить ошибку, обрати-
тесь в предприятие газоснабжения.
▶
Перекройте газовый запорный кран.

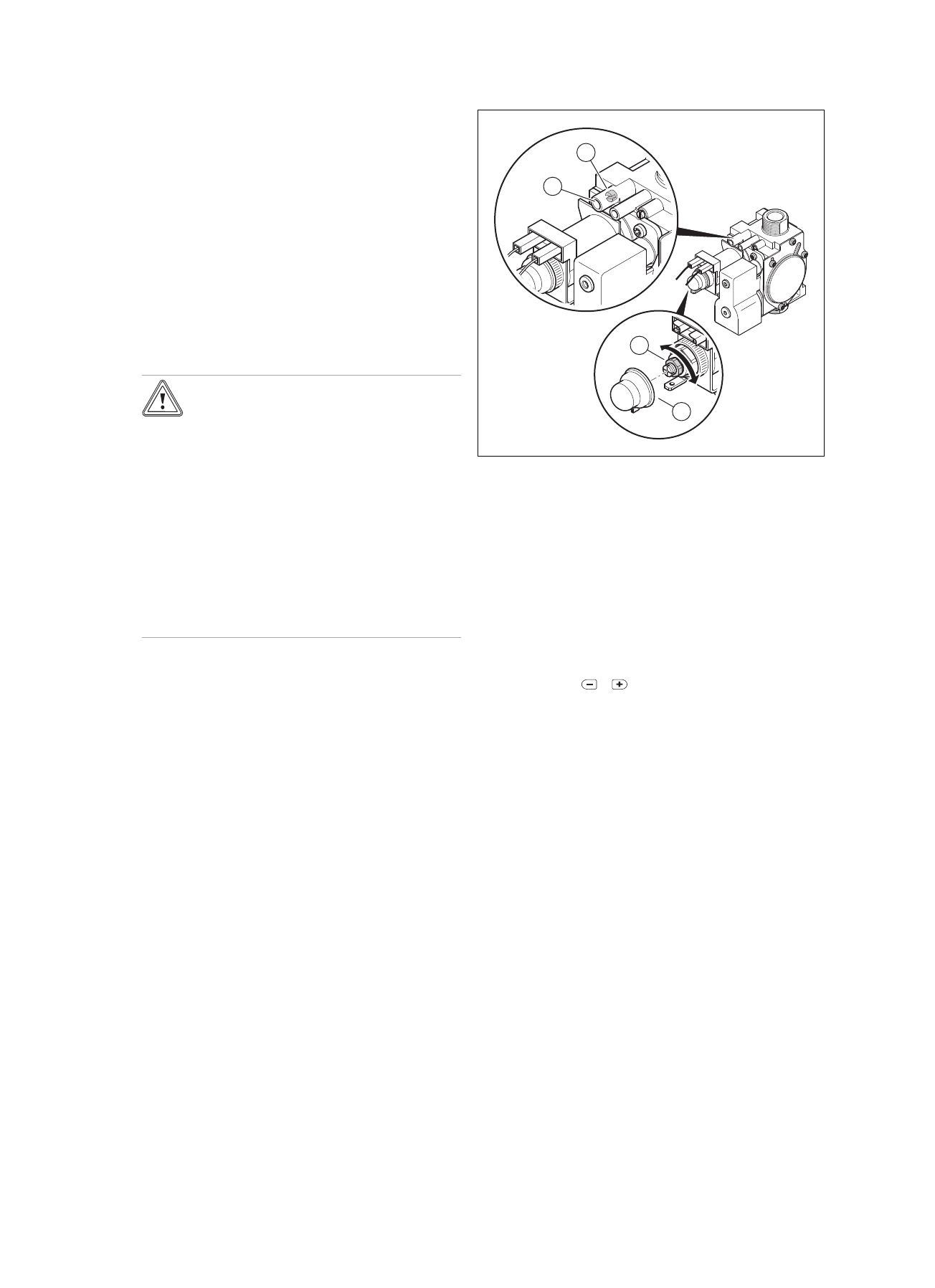

8.9.3 Проверка давления газа на входе
(давление на сопле) при максимальной
тепловой нагрузке
1.
Выведите прибор из эксплуатации на короткое
время.
2.
Перекройте газовый запорный кран.
3.
Поверните блок электроники вниз.
4
3
2
1
4.
Открутите контрольный винт (1).
– Обороты влево: 2
5.
Подключите манометр к измерительному штуцеру
(2).
– Материалы для работы: U-образный манометр
– Материалы для работы: Цифровой манометр
6.
Откройте газовый запорный кран.
7.
Поднимите блок электроники вверх и защелкните
его.
8.
Введите изделие в эксплуатацию.
9.
Запустите тестовую программу P.01.
(→ страница 54)
10. С помощью
и
установите соответствующее
значение.
– Настройка: 100
11. Проверьте значение на манометре.
Технические характеристики – значения настройки
газовой системы при тепловой нагрузке (давление
на сопле) (→ страница 79)
Значение не соответствует допустимому диапазону.
▶
Поверните блок электроники вниз.
▶
Снимите защитный колпачок (3).
▶
Для настройки правильного значения вращайте
латунный винт (4) под кольцом.
▶
Установите защитный колпачок на место.
▶
Поднимите блок электроники вверх и защелк-
ните его.
12. Выведите прибор из эксплуатации на короткое
время.
13. Перекройте газовый запорный кран.
14. Поверните блок электроники вниз.
15. Затяните контрольный винт.
16. Откройте газовый запорный кран.
17. Поднимите блок электроники вверх и защелкните
его.
18. Введите изделие в эксплуатацию.
19. Поверните блок электроники вниз.
20. Проверьте измерительный штуцер на газовую гер-
метичность.
