Система воздуховодов/дымоходов 6

0020205765_02 Gepard Руководство по установке и техническому обслуживанию

49

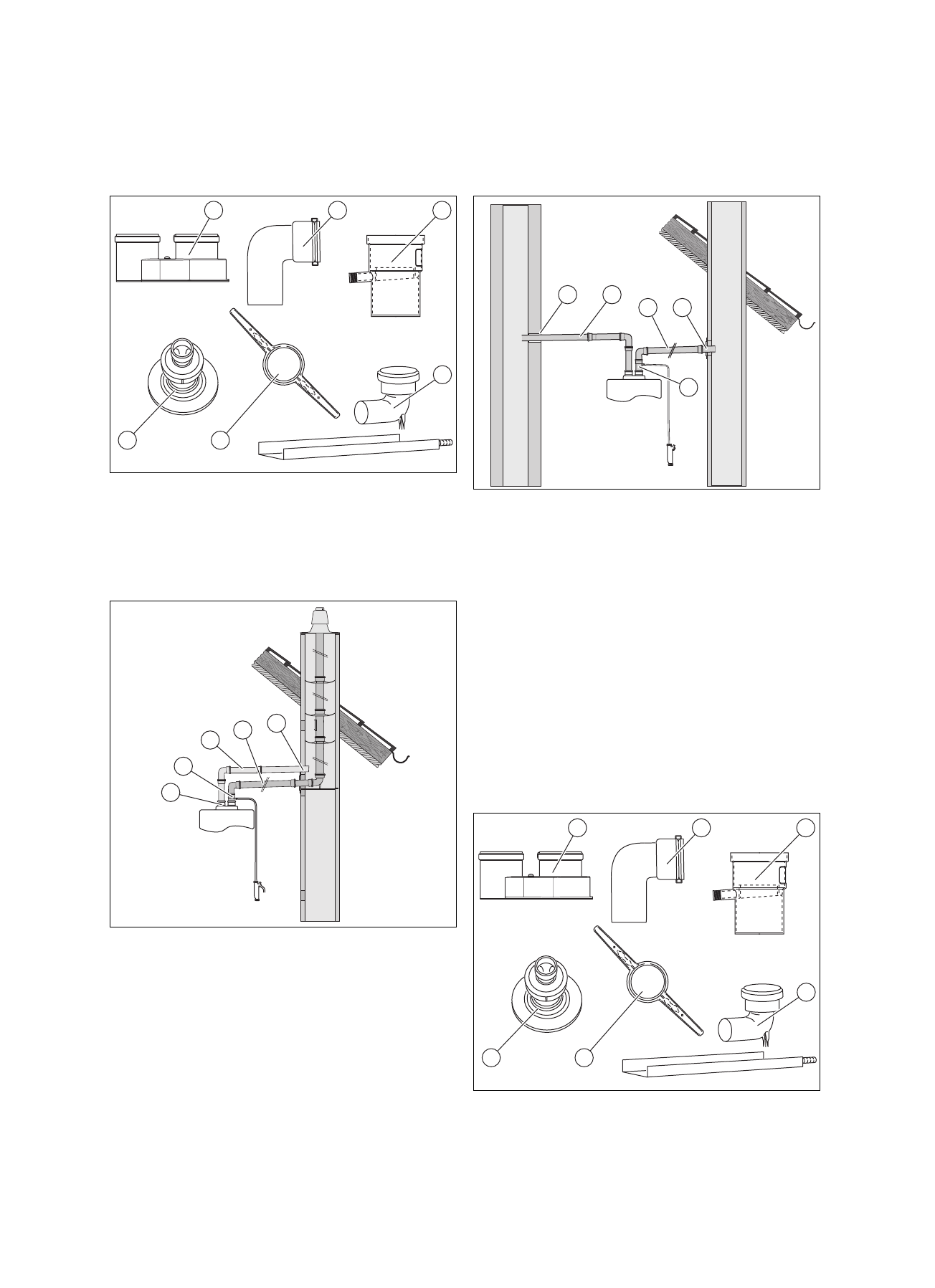

6.4.12 Подключение к системе дымоходов DN 80,

с забором воздуха через концентрическую

шахту - не из помещения

6.4.12.1 Комплект поставки

1

2

3

6

5

4

1

Присоединительный

элемент

2

Отвод 87°

3

Отвод конденсата

4

Отвод 87° с опорной

консолью

5

Распорка

6

Оголовок шахты

6.4.12.2 Монтаж патрубка

1

3

4

5

2

1.

Выполните монтаж присоединительного элемента

(1).

2.

Определите место установки (5) воздуховода.

3.

Пробурите отверстие.

4.

Вставьте трубу воздуховода во вход в шахту.

5.

Закрепите трубу подачи воздуха цементным раство-

ром.

6.

Дайте цементному раствору затвердеть.

7.

Выполните монтаж отвода конденсата (2).

8.

Выполните монтаж системы дымоходов (4).

9.

Выполните монтаж воздуховода (3).

6.4.13 Подключение к системе дымоходов в

режиме разрежения, с забором воздуха

через вторую шахту - не из помещения

6.4.13.1 Монтаж патрубка

5

4

3

1

2

1.

Вставьте в шахту трубу отвода отработавших газов

(1).

2.

Загерметизируйте трубу отвода отработавших газов

подходящим материалом.

3.

Определите место установки (4) воздуховода в

шахте.

4.

Пробурите отверстие.

5.

Вставьте трубу воздуховода во вход в шахту.

6.

Закрепите трубу подачи воздуха цементным раство-

ром.

7.

Дайте цементному раствору затвердеть.

8.

Выполните монтаж отвода конденсата (5).

9.

Выполните монтаж системы дымоходов (2).

10. Выполните монтаж воздуховода (3).

6.4.14 Монтаж системы дымоходов DN 80
6.4.14.1 Комплект поставки

1

2

3

6

5

4

1

Присоединительный

элемент

2

Отвод 87°

3

Отвод конденсата
