2 Указания по документации
10
Руководство по установке и техническому обслуживанию Gepard 0020205765_02
2
Указания по документации
2.1
Соблюдение совместно действующей
документации
▶
Обязательно соблюдайте инструкции, содержащиеся
во всех руководствах по эксплуатации и монтажу,
прилагаемых к компонентам системы.
2.2
Хранение документации
▶
Передайте настоящее руководство и всю совместно
действующую документацию стороне, эксплуатирую-
щей систему.
2.3
Действительность руководства
Действие настоящего руководства распространяется
исключительно на:
Изделие - артикульный номер
Действительность: Россия
Россия
Gepard 12 MTV (H‑RU)
0010015237
Gepard 23 MTV (H‑RU)
0010015238
Изделие - артикульный номер
Действительность: Казахстан
Казахстан
Gepard 23 MTV (H‑RU)
0010015238
3
Описание изделия
3.1
Конструкция

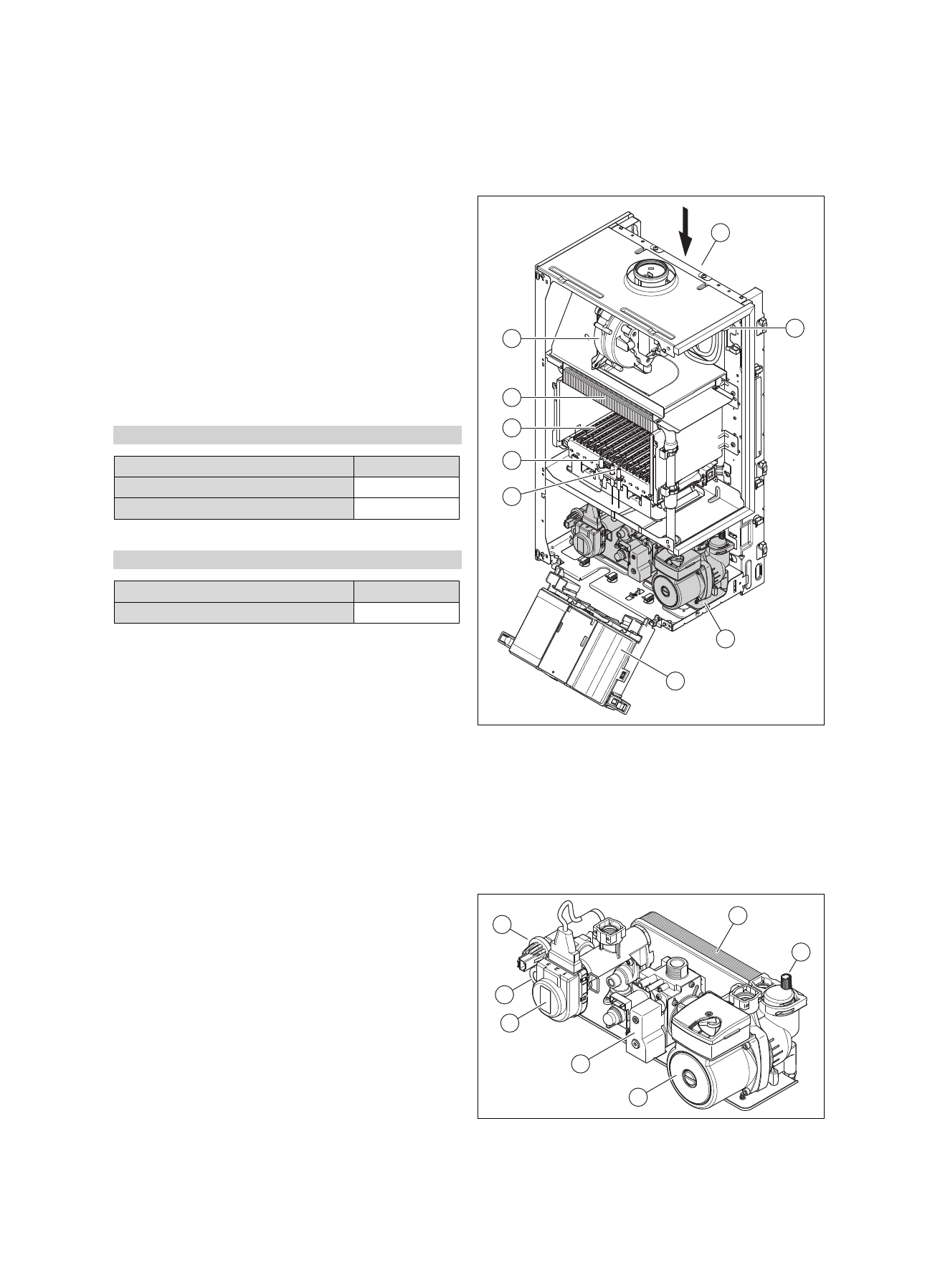

3.1.1 Конструкция прибора
1
2
5
9
6
8
7
4
3
1
Мембранный расши-
рительный бак
2
Реле давления
3
Гидравлический блок
4
Блок электроники
5
Электрод розжига
6
Контрольный электрод
7
Горелка
8
Первичный теплооб-
менник
9
Вентилятор
3.1.2 Конструкция гидравлического блока
6
2
3
4
5
1
7
1
Предохранительный
клапан
2
Датчик давления
