Система воздуховодов/дымоходов 6
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
21

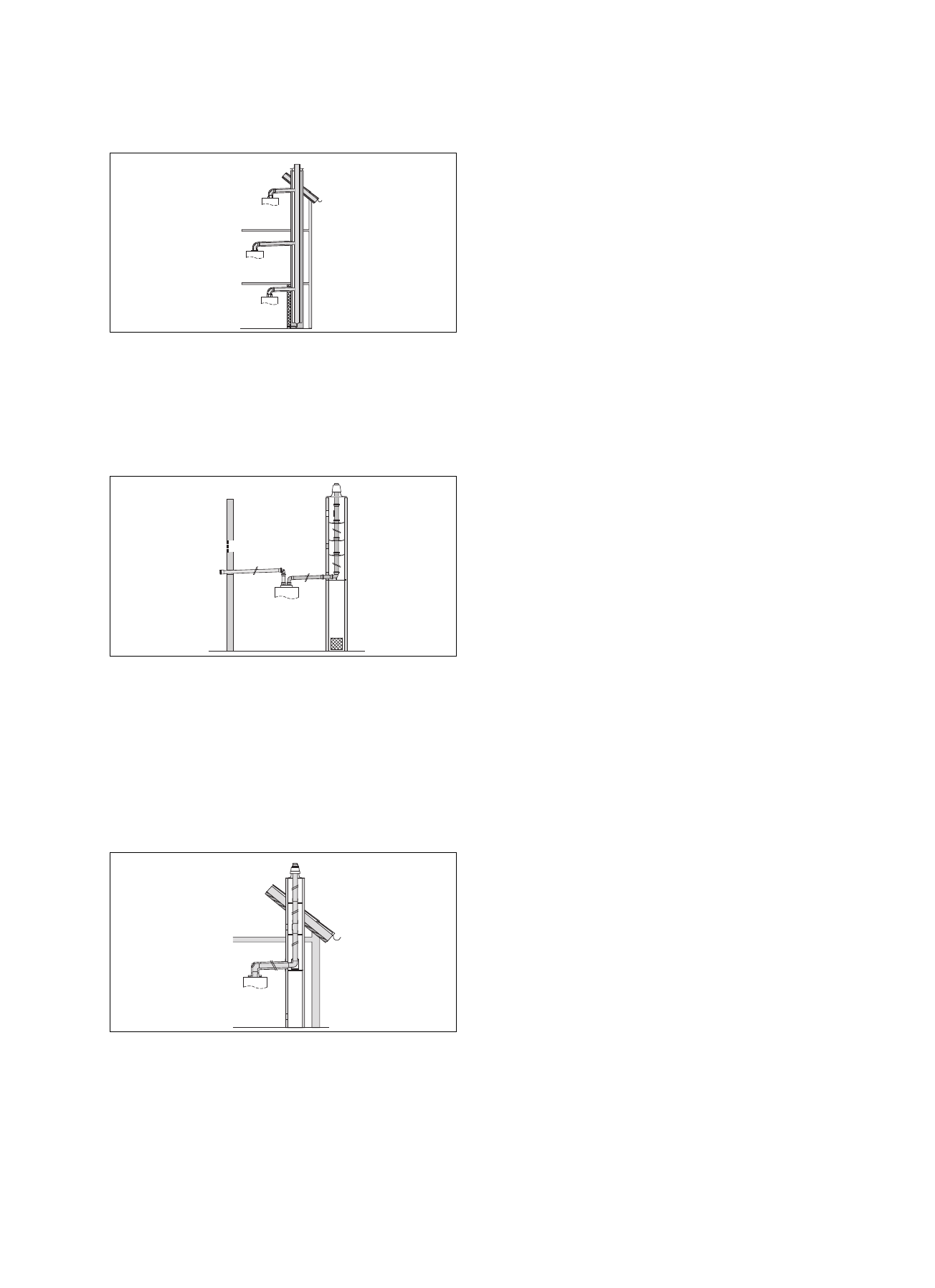

6.1.1.5 Коаксиальное подключение к системе
воздуховодов/дымоходов в шахте
60/100
▶
Монтаж подключения к системе воздухово-
дов/дымоходов (→ страница 36)
▶
Подсоедините изделие к системе дымохо-
дов/воздуховодов (→ страница 36)
6.1.1.6 Раздельный монтаж системы
воздуховодов/дымоходов ⌀ 80/80 мм
80/80
DN 80
DN 80
▶
Монтаж присоединительного элемента для раздель-
ного подключения (→ страница 47)
▶
Монтаж присоединительного элемента 60/80 мм с
отверстиями для забора воздуха (→ страница 47)
▶
Монтаж отвода конденсата (→ страница 47)
▶
Раздельный монтаж системы воздухово-
дов/дымоходов ⌀ 80/80 мм (→ страница 47)
6.1.1.7 Монтаж шахтового присоединения к
жёсткому дымоходу DN 80
80/125
DN 80
▶
Монтаж опорной шины и отвода с опорной консолью
(→ страница 50)
▶
Монтаж жесткого дымохода в шахте (→ страница 51)
▶
Монтаж оголовка шахты из полипропилена
(→ страница 51)
▶
Монтаж соединений с шахтой/стеной (→ страница 35)
▶
Подключение изделия (→ страница 35)
