6 Система воздуховодов/дымоходов

50

Руководство по установке и техническому обслуживанию Gepard 0020205765_02

4

Отвод 87° с опорной

консолью

5

Распорка

6

Оголовок шахты

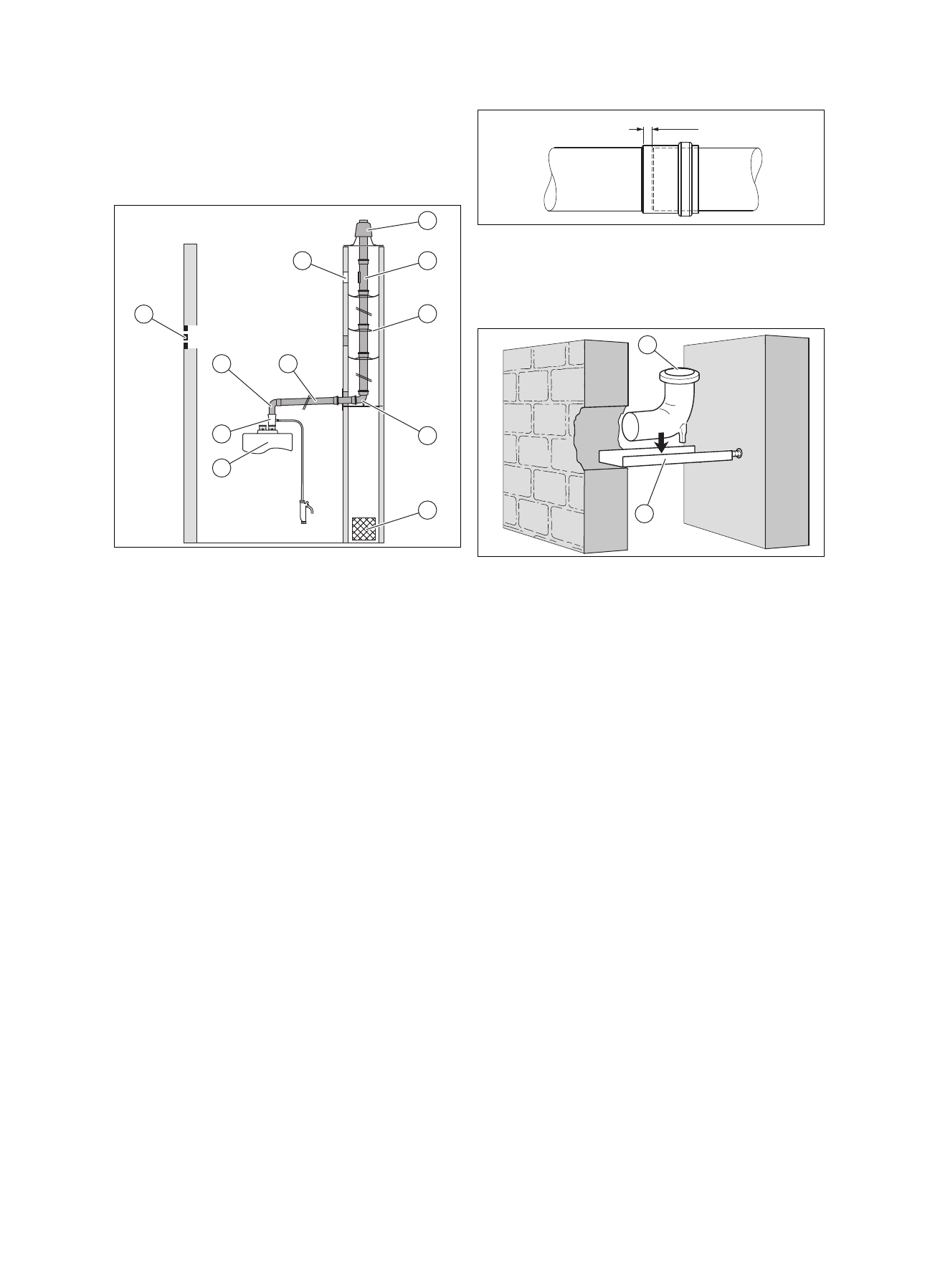

6.4.14.2 Указания по монтажу

1

2

3

7

8

9

10

4

6

5

11

1

Оголовок шахты

2

Удлинитель с ревизи-

онным отверстием

3

Ревизионное отвер-

стие в шахте

4

Распорка

5

Отвод 87° с опорной

шиной

6

Вентиляционное от-

верстие в шахте

7

Прямые удлинители

8

Отвод 87°

9

Отвод конденсата

10

Элементы управления

11

Вентиляция помеще-

ния

▶

Соблюдайте расстояние от дымохода до деталей из

горючих материалов.
– Минимальное расстояние: 5 см

▶

Внутри зданий дымоход следует прокладывать

только в помещениях, постоянно проветриваемых

снаружи.
– Размер поперечного сечения отверстия в свету,

зависит от мощности теплогенератора: ≥ 150 см²

– Если достаточное проветривание помещений не-

возможно, то выберите концентрическую систему

воздуховодов/дымоходов.

▶

Если вы не используете шахту для подачи воздуха

для горения, то дымоход должен вентилироваться в

шахте по всей длине и по всей окружности. Для этого

в шахте нужно сделать вентиляционное отверстие.
– Размер вентиляционного отверстия: ≥ 150 см²

▶

Прокладывайте горизонтальный дымоход под укло-

ном к теплогенератору.
– Уклон к теплогенератору: ≥ 3°

10 - 15 mm

▶

Вставьте друг в друга трубы между изделием и вер-

тикальной деталью дымохода до упора.

6.4.14.3 Монтаж опорной шины и отвода с

опорной консолью

2

1

2

1.

Определите место установки.

2.

Выполните в шахте проход достаточного размера.

3.

Просверлите отверстие в задней стенке шахты.

4.

При необходимости обрежьте опорную шину (2).

5.

Закрепите опорный отвод (1) на опорной шине та-

ким образом, чтобы после монтажа дымоход распо-

ложился по центру шахты.

6.

Вставьте в шахту опорную шину с опорным отводом.
– В большинстве случаев опорный отвод можно

опустить сверху с помощью удлинений.
