Передача изделия эксплуатирующей стороне 10
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
61

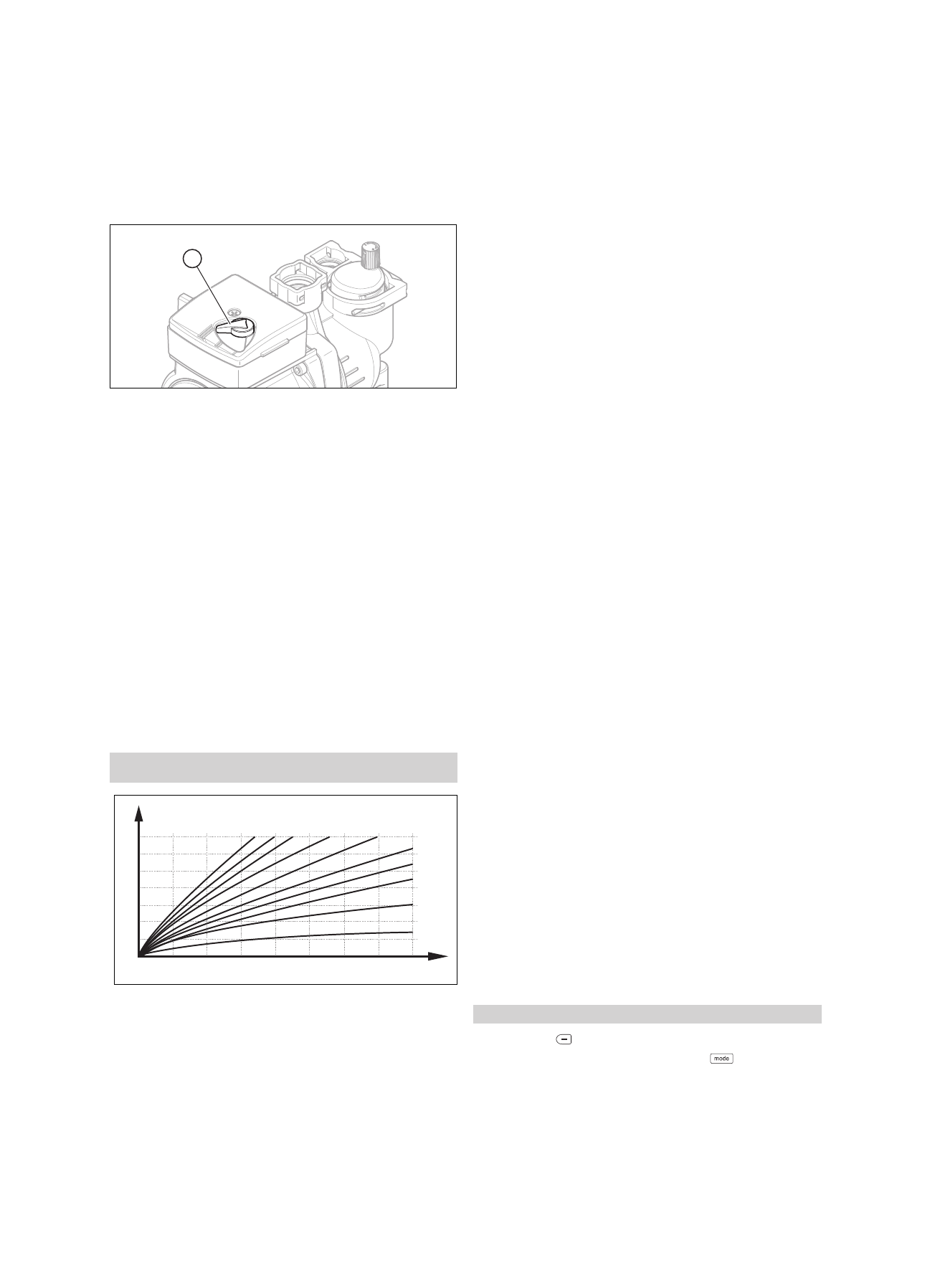

9.3.1 Настройка производительности насоса
1.
Временно выведите изделие из эксплуатации.
(→ страница 66)
2.
Демонтируйте переднюю облицовку. (→ страница 13)
3.
Поверните блок электроники вниз.
1
4.
Установите выключатель (1) насоса системы отоп-
ления на желаемый уровень в соответствии с харак-
теристиками системы отопления.
– Заводские настройки: Ступень 3
– Ступень: 1 … 3
5.
Поднимите блок электроники вверх и защелкните
его.
6.
Откройте газовый запорный кран, а при работе с
комбинированными приборами еще и запорный вен-
тиль холодной воды.
7.
Смонтируйте переднюю облицовку. (→ страница 14)
8.
Включите изделие. (→ страница 54)
9.4
Настройка частичной нагрузки на
отопление
1.
Настройте код диагностики d.00. (→ страница 54)
2.
Выйдите из меню диагностики. (→ страница 54)
9.5
Настройка отопительной кривой
Условия: Датчик температуры наружного воздуха подключен, Нет по-
годозависимого регулятора
A
B
0.2
0.6
1.2
1.5
1.0
4.0
3.0
2.0
2.5
3.5
50
60
70
80
90
30
40
20
15
10
5
0
-5
-10
-15
-20
A
Температура наруж-
ного воздуха [°C]
B
Температура в подаю-
щей линии [°C]
▶
Настройте код диагностики d.45 согласно темпера-
туре наружного воздуха и температуре в подающей
линии. (→ страница 54)
– Диапазон регулировки отопительной кривой: 0,2
… 4,0
▶
Выйдите из меню диагностики. (→ страница 54)
10 Передача изделия эксплуатирующей
стороне
▶
Объясните пользователю расположение и принцип
работы защитных устройств.
▶
Объясните пользователю, как обращаться с изде-
лием.
▶
В особенности обратите внимание пользователя на
указания по технике безопасности, которые он дол-
жен соблюдать.
▶
Информируйте пользователя о необходимости техни-
ческого обслуживания изделия с указанной периодич-
ностью.
▶
Передайте пользователю на хранение все руковод-
ства и документацию на изделие.
▶
Отметьте положение воздуховода/дымохода на ли-
нии подачи воздуха и удаления отходящих газов.
▶
Объясните пользователю предпринятые меры по
обеспечению подачи воздуха на горение и отвода от-
ходящих газов и укажите, что ему запрещено вносить
в конструкцию какие-либо изменения.
11 Устранение неполадок
11.1
Устранение ошибок
▶
Если появляются сообщения об ошибках (F.XX),
устраните ошибку, сверившись с таблицей в
Приложении или с помощью тестовых программ.
Тестовые программы – Обзор (→ страница 70)
При одновременном появлении нескольких ошибок дис-
плей поочередно отображает соответствующие сообще-
ния об ошибках, при этом каждое сообщение отобража-
ется в течение одной секунды.
▶
Нажмите кнопку снятия сбоя (макс. 3 раза), чтобы
снова ввести изделие в эксплуатацию.
▶
Если у вас не получается устранить ошибку и она
снова возникает даже после попыток снятия сбоя,
обратитесь в сервисную службу.
11.2
ЗУ неисправностей
В ЗУ сохраняются последние десять сообщений о не-
исправностях (с указанием времени возникновения или
через 24 часа с количеством дней).
11.2.1 Опрос памяти ошибок
Условия: Отображается основная индикация
▶
Нажмите
и удерживайте более 7 секунд.
▶
Выйдите из памяти ошибок, нажав
.
