Система воздуховодов/дымоходов 6
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
27

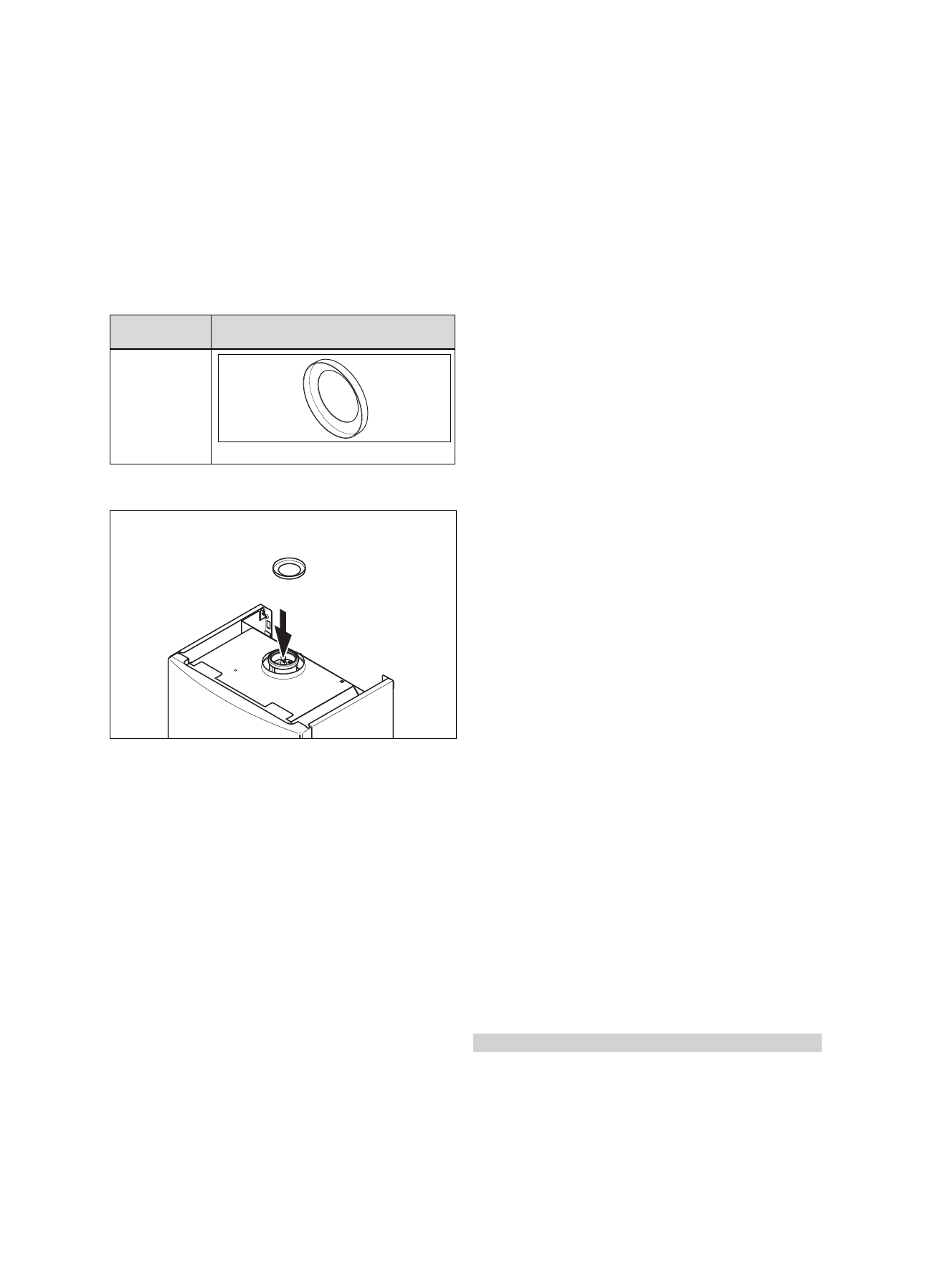

6.3.4 Установка дроссельных шайб
Если общая длина труб (длины труб, отводов и, при не-
обходимости, остальных деталей) превышает указанный
ниже минимально допустимый размер, необходимо вста-
вить дроссельную шайбу:
– Система воздуховодов/дымоходов ⌀ 60/100: общая
длина трубы < 2 м
– Система воздуховодов/дымоходов ⌀ 80/125: общая
длина трубы < 6 м
– Система воздуховодов/дымоходов ⌀ 80/80: общая
длина трубы < 5 м
Мощность
аппарата
Вставка
12 кВт/23 кВт
Ø 42
0020149134
6.3.5 Монтаж дроссельной шайбы
▶
Вставьте дроссельную шайбу в муфту изделия до
упора. Следите за правильным положением шайбы:
– Надпись «TOP» должна находиться сверху.
– Стрелка и надпись «WALL» на дроссельной
шайбе должны быть направлены на стену.
6.3.6 Требования к шахте для системы
дымоходов/воздуховодов
Сертифицированные системы дымоходов/воздуховодов
Protherm не обладают огнестойкостью (при направлении
воздействия снаружи - наружу).
При проведении системы дымоходов/воздуховодов че-
рез не обладающие огнестойкостью конструктивные эле-
менты здания требуется монтаж шахты. Шахта должна
обеспечивать огнестойкость (при направлении воздей-
ствия снаружи наружу) конструктивных элементов зда-
ния, через которые проводится система дымоходов. Не-
обходимая огнестойкость должна соответствовать тре-
бованиям классификации (по преграждающим свойствам
и теплоизоляции), а также строительно-техническим тре-
бованиям.
Соблюдайте внутригосударственные распоряжения,
предписания и стандарты.
Как правило, имеющаяся дымовая труба, используемая
для отвода отходящих газов, соответствует этим требо-
ваниям и может использоваться в качестве шахты для
системы воздуховодов.
Герметичность газового тракта шахты должна соответ-
ствовать классу испытательного давления N2 согласно
EN 1443. Как правило, имеющаяся дымовая труба, ис-
пользуемая для отвода отходящих газов, соответствует
этим требованиям и может использоваться в качестве
шахты для системы воздуховодов.
Если шахта используется для подвода воздуха на горе-
ние, ее конструкция, и, особенно - изоляция должны ис-
ключать выпадение влаги на наружной стороне шахты,
вызванное охлаждением шахты поступающим снаружи
холодным воздухом на горение. Как правило, имеюща-
яся дымовая труба, используемая для отвода отходящих
газов, соответствует этим требованиям и может исполь-
зоваться без дополнительной теплоизоляции в качестве
шахты для подвода воздуха на горение.
6.3.7 Прокладка системы
дымоходов/воздуховодов в зданиях
Прокладка системы дымоходов/воздуховодов должна
осуществляться по наиболее короткому и прямому пути
между изделием и устьем системы дымоходов, система
должна иметь как можно меньше изгибов.
▶
Не устанавливайте несколько отводов или ревизион-
ных элементов непосредственно друг за другом.
Из соображений обеспечения гигиенических свойств
питьевой воды трубопроводы питьевой воды должны
быть защищены от недопустимого нагрева.
▶
Укладывайте систему дымоходов/воздуховодов от-
дельно от трубопроводов питьевой воды.
Тракт отходящих газов необходимо проверить по всей
длине и при необходимости очистить.
Систему дымоходов/воздуховодов можно демонтиро-
вать с небольшими затратами (не требуется дорогосто-
ящих долбежных работ в жилой зоне, достаточно снять
привинченные облицовки). Так как она располагается в
шахте, это, как правило, обеспечивает возможность про-
стого демонтажа.
6.3.8 Расположение устья
Расположение устья системы дымоходов должно соот-
ветствовать действующим международным, националь-
ным и/или местным предписаниям.
▶
Расположите устье системы дымоходов таким об-
разом, чтобы обеспечивался надлежащий отвод и
распределение отходящих газов и исключалось их
обратное проникновение в здание через отверстия
(окна, отверстия приточного воздуха и балконы).
6.3.9 Удаление конденсата
Условия: ⌀ 80/125 мм, ⌀ 80/80 мм
Местные предписания могут определять свойства кон-
денсата, который разрешается сливать общую канализа-
ционную сеть. При необходимости следует использовать
устройство нейтрализации конденсата.
▶
При утилизации конденсата в общую канализацион-
ную сеть соблюдайте местные предписания.
