Ввод в эксплуатацию 8
0020205765_02 Gepard Руководство по установке и техническому обслуживанию
59
21. Поднимите блок электроники вверх и защелкните
его.

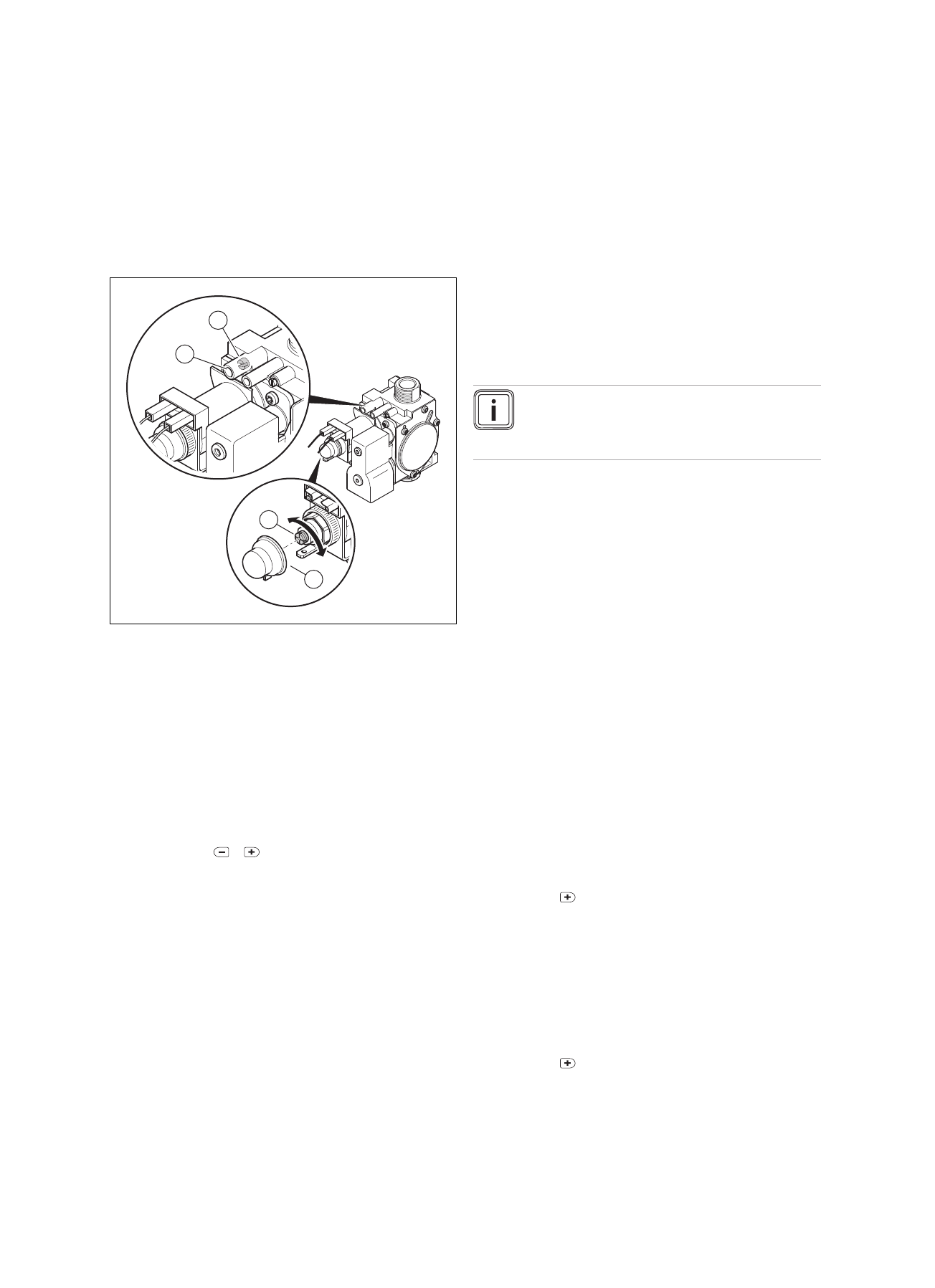

8.9.4 Проверка давления газа на входе при
минимальной тепловой нагрузке
1.
Выведите прибор из эксплуатации на короткое
время.
2.
Перекройте газовый запорный кран.
3.
Поверните блок электроники вниз.
4
3
2
1
4.
Открутите контрольный винт (1).
– Обороты влево: 2
5.
Подключите манометр к измерительному штуцеру
(2).
– Материалы для работы: U-образный манометр
– Материалы для работы: Цифровой манометр
6.
Откройте газовый запорный кран.
7.
Поднимите блок электроники вверх и защелкните
его.
8.
Введите изделие в эксплуатацию.
9.
Запустите тестовую программу P.01.
(→ страница 54)
10. С помощью
и
установите соответствующее
значение.
– Настройка: 0
11. Проверьте значение на манометре.
Технические характеристики – значения настройки
газовой системы при тепловой нагрузке (давление
на сопле) (→ страница 79)
Значение не соответствует допустимому диапазону.
▶
Поверните блок электроники вниз.
▶
Снимите защитный колпачок (3).
▶
Для настройки правильного значения вращайте
пластмассовый винт (4).
▶
Установите защитный колпачок на место.
▶
Поднимите блок электроники вверх и защелк-
ните его.
12. Выведите прибор из эксплуатации на короткое
время.
13. Перекройте газовый запорный кран.
14. Поверните блок электроники вниз.
15. Затяните контрольный винт.
16. Откройте газовый запорный кран.
17. Поднимите блок электроники вверх и защелкните
его.
18. Введите изделие в эксплуатацию.
19. Поверните блок электроники вниз.
20. Проверьте измерительный штуцер на газовую гер-
метичность.
21. Поднимите блок электроники вверх и защелкните
его.
22. Смонтируйте переднюю облицовку. (→ страница 14)
8.10
Переоснащение прибора на сжиженный
газ
Указание
Переналадка на другой вид газа выполняется
только сервисной службой или уполномочен-
ным специалистом.
1.
Выведите прибор из эксплуатации на короткое
время.
2.
Перекройте газовый запорный кран.
3.
См. руководство по установке комплекта для пере-
оснащения.
4.
Проверьте давление газа на входе. (→ страница 57)
5.
Проверьте давление газа на входе при максималь-
ной тепловой нагрузке. (→ страница 58)
6.
Проверьте давление газа на входе при минималь-
ной тепловой нагрузке. (→ страница 59)
8.11
Проверка функции и герметичности
Перед тем как передать изделие эксплуатирующей сто-
роне:
▶
Проверьте герметичность газопровода, системы ды-
моходов, системы отопления и трубопроводов горя-
чей воды.
▶
Проверьте безупречность установки системы дымо-
ходов/воздуховодов.
▶
Проверьте правильный монтаж передней облицовки.
8.11.1 Проверка режима отопления
1.
Убедитесь в наличии запроса теплоты.
2.
Нажмите
и удерживайте семь секунд.
◁
Если прибор работает правильно, то на дисплее,
чередуясь с температурой в подающей линии си-
стемы отопления и давлением в системе, отоб-
ражается S.04.
8.11.2 Проверка системы приготовления горячей
воды
1.
Полностью откройте кран горячей воды.
2.
Нажмите
и удерживайте семь секунд.
◁
Если прибор работает правильно, то на дисплее,
чередуясь с температурой в подающей линии си-
стемы отопления и давлением в системе, отоб-
ражается S.14.
