6 Система воздуховодов/дымоходов
34

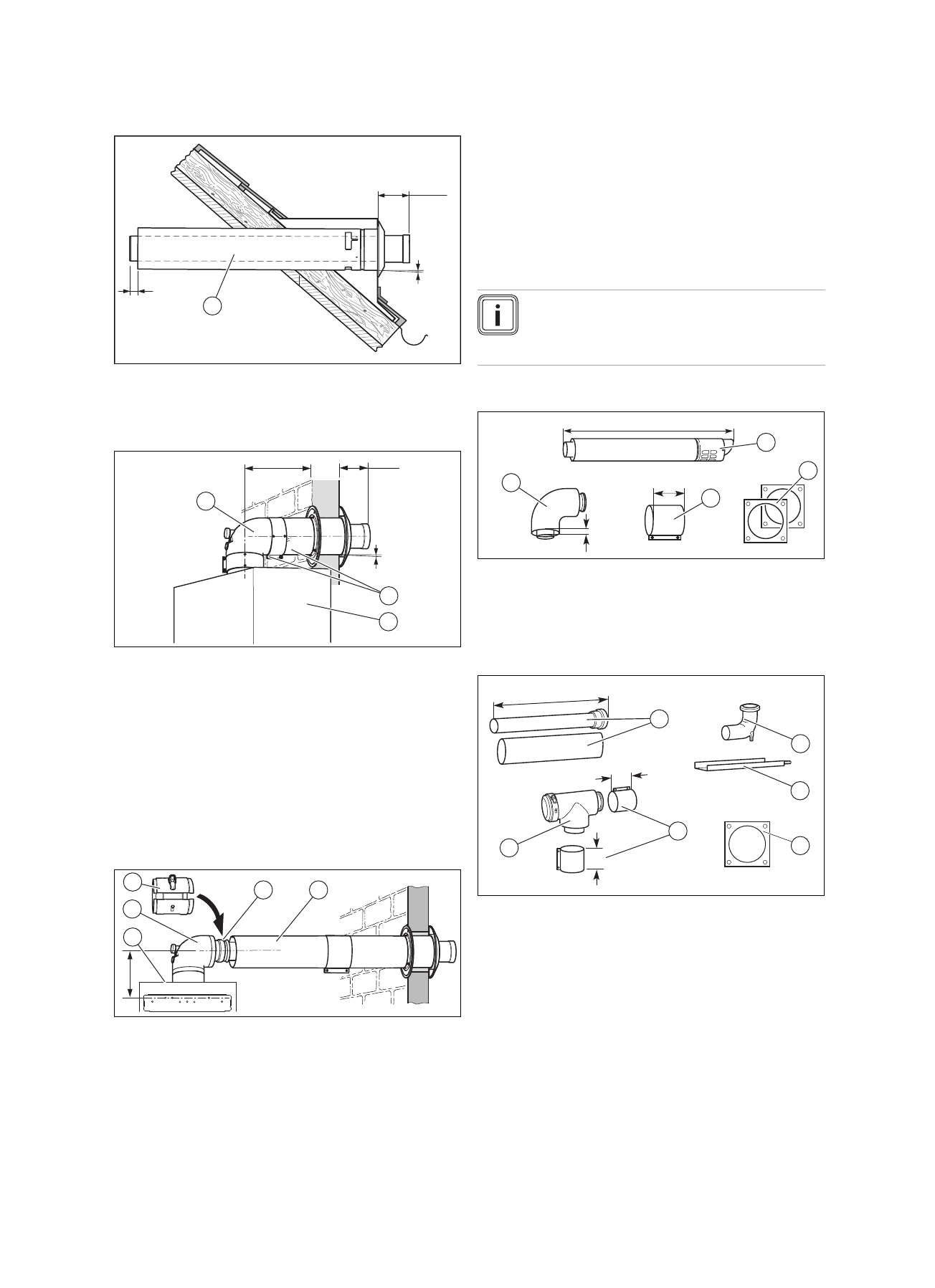

Руководство по установке и техническому обслуживанию Gepard 0020205765_02
6.4.4.9 Монтаж прохода через крышу
1
65-70
1°
4
▶
Вставьте систему воздуховодов/дымоходов (1) в че-
тырехугольное слуховое окно.
6.4.4.10 Прямое подключение изделия
1
2
3
65-70
145
1°
1.
Установите изделие (2), см. руководство по уста-
новке изделия.
2.
Наденьте отвод 90° (1) на трубу отходящих газов
горизонтального прохода через стену.
– При этом слегка приподнимайте трубу отходя-
щих газов, чтобы плотно надвинуть отвод 90° на
присоединительный патрубок изделия.
3.
Вдвиньте отвод 90° в штуцер отходящих газов.
4.
Соедините все места соединений трубными хому-
тами воздуховода (2). (→ страница 46)
6.4.4.11 Удаленное подключение изделия
166
5
4
1
2
3
1.
Установите изделие (3), см. руководство по уста-
новке изделия.
2.
Наденьте отвод 90° (2) на штуцер отходящих газов
изделия.
3.
Наденьте разъединительное устройство (4) с муф-
той на нужные удлинители до упора (5).
4.
Выполните монтаж удлинителей (5) и соедините
разъединительное устройство с отводом 90°.
5.
Выполните монтаж хомута воздуховода (1) разъеди-
нительного устройства.
6.
Соедините все стыки хомутами воздуховода.
(→ страница 46)
7.
Установите удлинители. (→ страница 38)
8.
Смонтируйте отводы 45°. (→ страница 40)
9.
Смонтируйте отводы 90°. (→ страница 41)
6.4.4.12 Монтаж горизонтального прохода через
стену/крышу ⌀ 80/125 мм
Указание
По причине присоединительного размера си-
стема воздуховодов/дымоходов не выводится
сзади теплогенератора.
6.4.4.13 Комплект поставки арт. № 0020199383
1103
70
15
1
3
2
4
2 x
2 x
1
Горизонтальный про-
ход через стену/крышу
2
Стенная накладка ⌀
125 мм
3
Хомуты 70 мм
4
Отвод 87°
6.4.4.14 Комплект поставки арт. № 0020199387
70
70
500
1
2
3
4
6
5
1
Отвод с опорной кон-
солью
2
Опорная шина
3
Стенная накладка
4
Хомут 70 мм (2 шт.)
5
Тройник для очистки
6
Удлинитель 0,5 м
