Система воздуховодов/дымоходов 6

0020205765_02 Gepard Руководство по установке и техническому обслуживанию

29

2.

Вставьте манжету для плоской крыши (2).

3.

Герметично приклейте манжету для плоской крыши.

4.

Вставьте проход через крышу (1) сверху через ман-

жету так, чтобы он сел плотно.

5.

Выровняйте проход через крышу вертикально.

6.

Закрепите проход через крышу скобой (3) к крыше.

7.

Соедините проход через крышу с изделием с помо-

щью удлинителей, отводов и, при необходимости -

разъединительным устройством.

8.

Альтернатива 1 / 2

Условия: Проход через крышу с удлинителем

▶

Установите удлинители. (→ страница 38)

▶

Смонтируйте отводы 45°. (→ страница 40)

▶

Смонтируйте отводы 90°. (→ страница 41)

▶

Выполните монтаж разъединительного устрой-

ства. (→ страница 38)

▶

Соедините все стыки хомутами воздуховода.

(→ страница 46)

8.

Альтернатива 2 / 2

Условия: Проход через крышу без удлинителя

▶

Выполните монтаж разъединительного устрой-

ства. (→ страница 38)

6.4.3 Монтаж вертикального прохода через

крышу ⌀ 80/125 мм

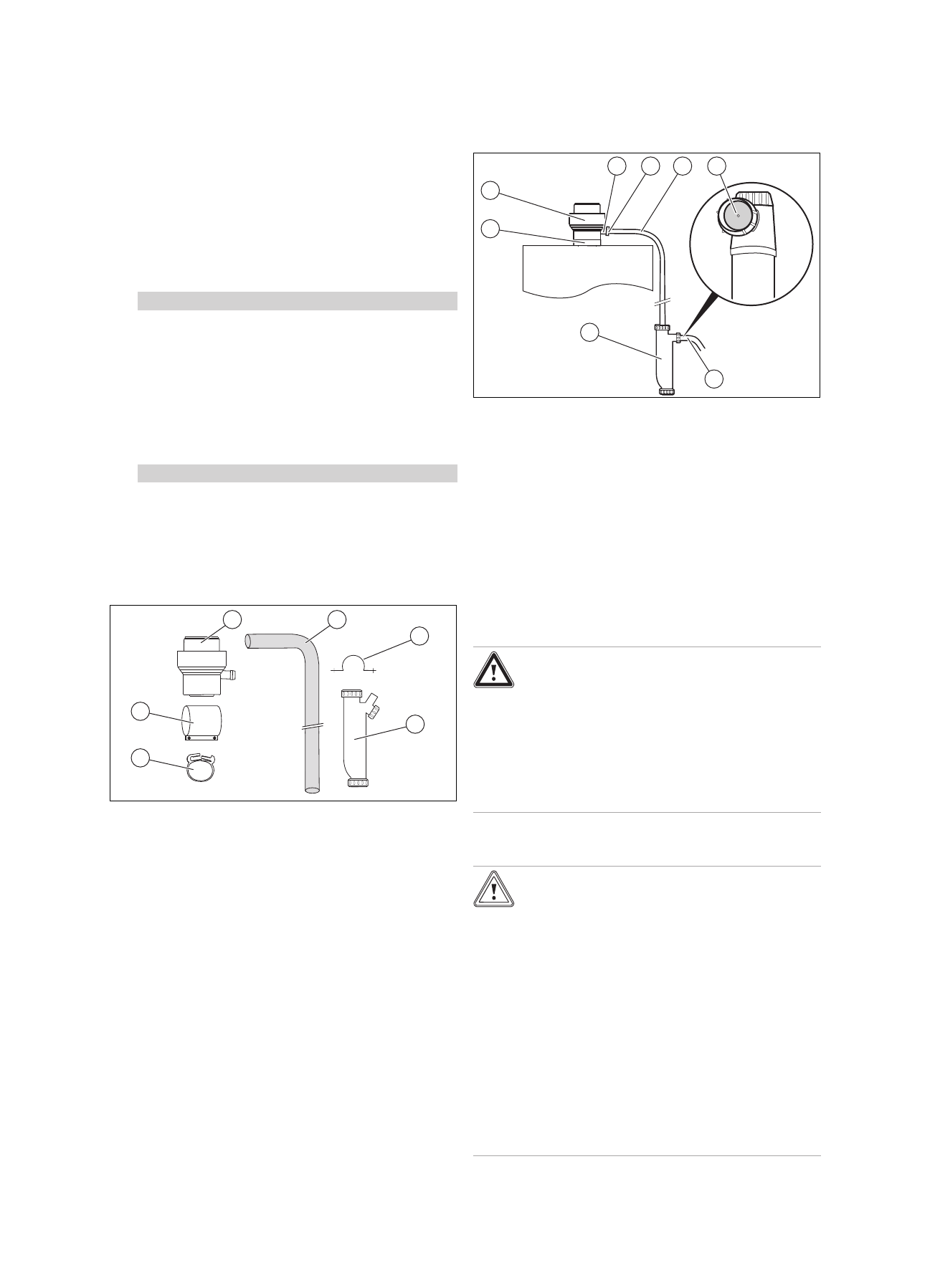

6.4.3.1 Комплект поставки арт. № 0020202466

1

2

3

4

5

6

1

Присоединитель-

ный элемент для

системы воздухово-

дов/дымоходов

2

Дренажный шланг

3

Держатель

4

Сифон

5

Хомут

6

Хомут 48 мм

6.4.3.2 Монтаж патрубка для присоединения

изделия с отводом конденсата ⌀ 80/125 мм

1

8

2

4

5

3

6

7

1.

Вставьте присоединительный элемент (1) в присо-

единительный патрубок отходящих газов изделия.

2.

Выполните монтаж трубного хомута воздуховода

(8). (→ страница 46)

3.

Наденьте дренажный шланг (4) на отвод конденсата

присоединительного элемента (2).

4.

Зафиксируйте место стыка с помощью хомута (3).

5.

Зафиксируйте сифон (7) на стене.
– При этом необходимо использовать сифон и

дренажный шланг, которые входят в комплект

поставки.

– Длина шланга позволяет выполнять монтаж под

изделием.

Опасность!
Опасность отравления из-за утечки отхо-

дящих газов!
Отсутствие анемометрического диска (5) в

стоке сифона в канализацию может приве-

сти к утечке отходящих газов.

▶

Ни в коем случае не снимайте анемо-

метрический диск (5) со стока сифона.

6.

Соедините дренажный шланг (4) с сифоном (7).

Осторожно!
Риск материального ущерба из-за непра-

вильно выполненного подключения.
Герметичное соединение между отводом

конденсата и канализационной системой,

может привести к обратному воздействию

канализационной системы на изделие.

▶

Отвод конденсата и канализационную

систему необходимо соединять с раз-

рывом и иметь открытый слив в кана-

лизационную систему (например, с по-

мощью воронкообразного сифона или

открытого канализационного стока).

▶

Запрещается укорачивать или зажи-

мать дренажный шланг.
