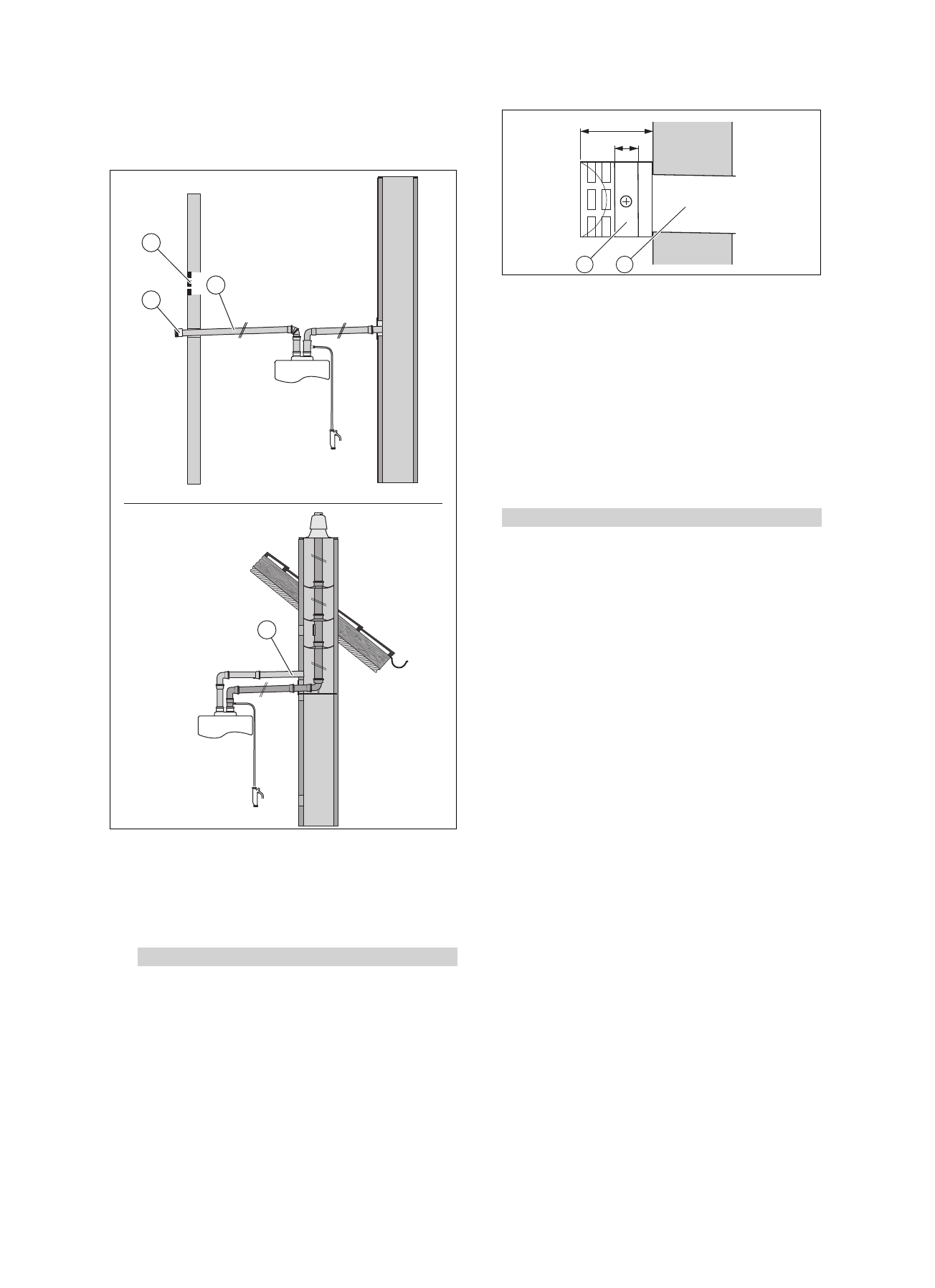

6.4.14.7 Монтаж шахтного/стенового патрубка для

воздуховода (работа без забора воздуха

из помещения)

1

3

2

1

1

Труба подачи воздуха

2

Защита от ветра

3

Вентиляция помеще-

ния

1.

Определите место установки подачи воздуха для

горения на наружной стене или в стенке шахты.

2.

Альтернатива 1 / 2

Условия: Подача воздуха для горения от наружной стены

▶

Снимите муфту воздуховода (1), на который мон-

тируется защита (2) от ветра.

20

70 - 80

1

2

▶

Наденьте защиту от ветра (1) примерно на 20 мм

на воздуховод (2).

▶

Зафиксируйте защиту от ветра прилагаемым

винтом.

▶

Закрепите воздуховод цементным раствором

изнутри и снаружи.

▶

Дайте цементному раствору затвердеть.

▶

С обеих сторон (изнутри и снаружи) наружной

стены установите на воздуховоде по одной на-

кладке (арт. № 0020199433). В качестве альтер-

нативы можно применить трубу воздуховода с

защитной решеткой (арт. № 0020199438).

2.

Альтернатива 2 / 2

Условия: Вывод трубы подачи воздуха для горения из шахты

▶

Вставьте воздуховод (1) в отверстие шахты та-

ким образом, чтобы наружный конец оказался

заподлицо с внутренней стенкой шахты.

▶

Закрепите трубу подачи воздуха цементным рас-

твором.

▶

Дайте цементному раствору затвердеть.

▶

Смонтируйте накладку (арт. № 0020199433) в

шахте.

7

Управление

7.1

Концепция управления

Концепция управления, управление изделием, а также

возможности считывания и настройки уровня пользова-

теля описаны в руководстве по эксплуатации.
Обзор возможностей считывания и настройки на уровне

специалиста/уровне сервиса (коды диагностики) и тесто-

вых программ (специальные функции) приведён в Прило-

жении.
Уровень специалиста/уровень сервиса – Обзор

(→ страница 67)
Тестовые программы – Обзор (→ страница 70)
