6 Система воздуховодов/дымоходов

38

Руководство по установке и техническому обслуживанию Gepard 0020205765_02

6.4.7 Монтаж разъединительного устройства и

удлинителей

6.4.7.1 Монтаж разъединительного устройства

Указание
Разъединительное устройство служит для

упрощения монтажа системы воздухово-

дов/дымоходов и изолирования их от изделия.

Условия: Разъединительное устройство для 60/100 мм

B

A

C

E

D

82

mm

Опасность!
Опасность отравления из-за утечки отхо-

дящих газов!
Если во время эксплуатации ревизионное

отверстие в надвижной муфте не закрыто,

возникает риск утечки отходящих газов.

▶

После установки надвижной муфты

необходимо смонтировать хомут для

защиты от утечки отходящих газов.

▶

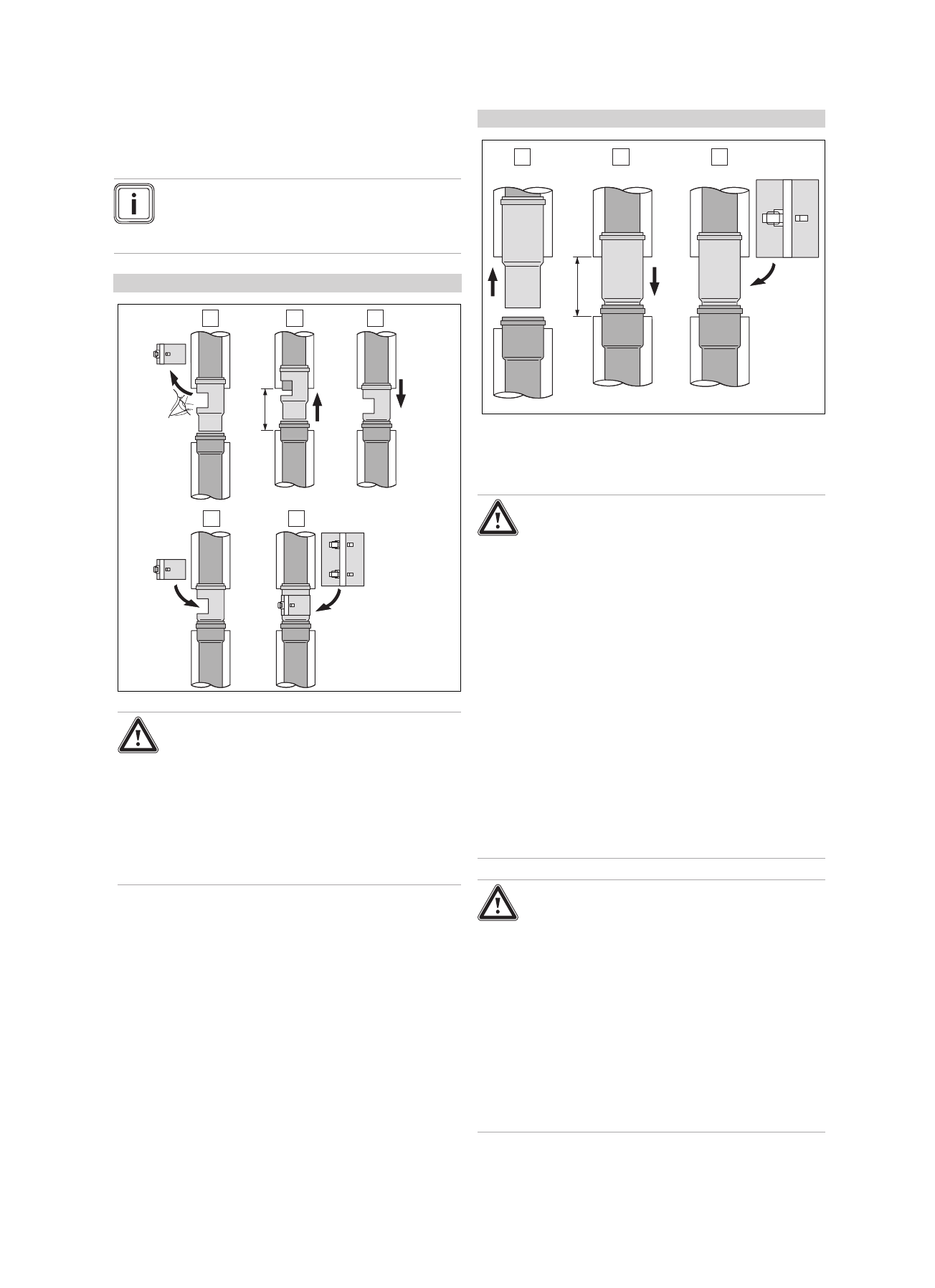

Выполните установку разъединительного устрой-

ства, как показано на рисунке.

Условия: Разъединительное устройство для 80/125 мм

B

A

C

82

-8

4 mm

▶

Выполните установку разъединительного устрой-

ства, как показано на рисунке.

6.4.7.2 Монтаж удлинителей

Опасность!
Опасность отравления из-за утечки отхо-

дящих газов!
Опасность отравления из-за утечки отхо-

дящих газов!

▶

При необходимости используйте для

облегчения монтажа только воду или

обычную мыльную смазку.

▶

При монтаже труб обязательно обра-

щайте внимание на правильность по-

садки уплотнений (не используйте по-

врежденные уплотнения).

▶

Перед началом монтажа удалите за-

усенцы и снимите фаску на трубах во

избежание повреждения уплотнений .

Удалите стружку.

▶

Не используйте трубы с выпуклостями

и другими повреждениями поверхно-

стей.

Опасность!
Опасность отравления из-за утечки отхо-

дящих газов!
В результате теплового расширения удли-

нительные трубы, не закрепленные на

стене или потолке, могут прогибаться и

разъединяться.

▶

Закрепите все удлинительные трубы

с помощью трубных хомутов к стене

или к потолку. Расстояние между двумя

трубными хомутами не должно превы-

шать длину удлинителя, то есть не бо-

лее 2 м.
