5 Установка

18

Руководство по установке и техническому обслуживанию Gepard 0020205765_02

4x

C

B

D

A 2x

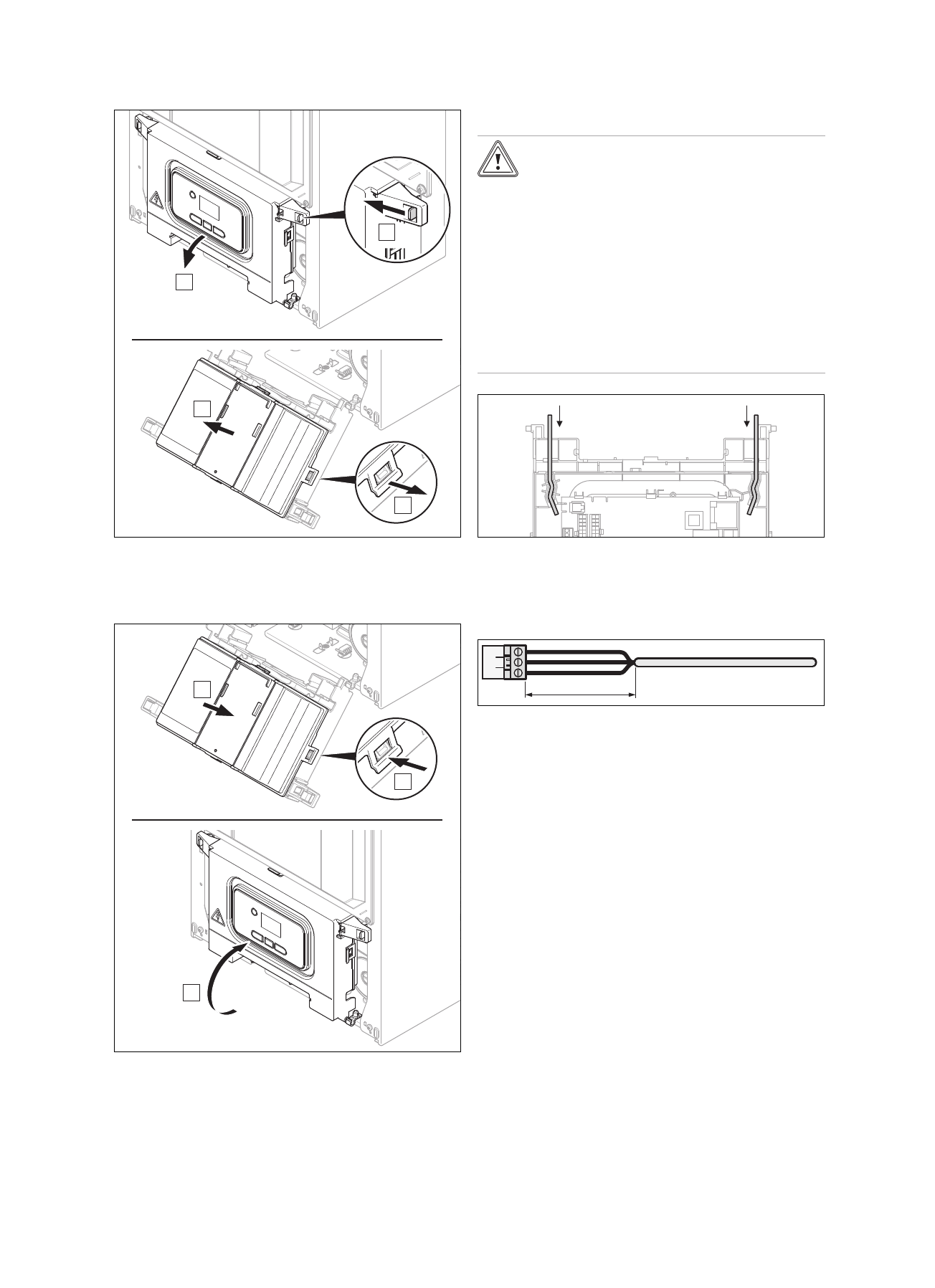

2.

Откройте блок электроники, как показано на ри-

сунке.

5.5.1.2 Закрывание блока электроники

4x

B

A

C

▶

Закройте блок электроники, как показано на рисунке.

5.5.2 Выполнение электромонтажа

Осторожно!
Риск материального ущерба в резуль-

тате ненадлежащей установки!
При подключении сетевого напряжения

к несоответствующим штекерным клем-

мам изделия возможно разрушение блока

электроники.

▶

Не подключайте сетевое напряжение к

клеммам шины данных eBUS (+/−).

▶

Подключайте сетевой присоединитель-

ный кабель только к обозначенным со-

ответствующим образом клеммам.

230V

24V / eBUS

1.

Проведите присоединительную проводку подсоеди-

няемых компонентов через кабельный ввод слева и

справа на нижней стороне блока электроники.

2.

Укоротите соединительные провода до подходящей

длины.

30 mm max.

3.

Внешнюю оболочку гибких проводов удаляйте

только до допустимой длины, чтобы предотвра-

тить короткое замыкание при отделении жилы.

Убедитесь, что изоляция внутренних жил не была

повреждена во время удаления оплетки кабеля.
– Удаление оболочки: ≤ 30 мм

4.

Снимайте изоляцию внутренних жил ровно

настолько, чтобы обеспечить надежное соединение.

5.

Во избежание короткого замыкания, вызванного не-

закрепленными проводами, наденьте на освобо-

жденные от изоляции концы жил концевые муфты.

6.

Навинтите соответствующий штекер на присоедини-

тельный провод.

7.

Убедитесь, что все жилы механически прочно встав-

лены в штекерные клеммы штекера.

8.

Вставьте штекер в соответствующее гнездо элек-

тронной платы.

9.

Закрепите кабели в блоке электроники с помощью

кабельных зажимов.
