Монтаж 4

0020205765_02 Gepard Руководство по установке и техническому обслуживанию

13

8

Мембранный расши-

рительный бак

9

Вентиль мембранного

расширительного бака

10

Подключение для

удаления отходящих

газов

4.4

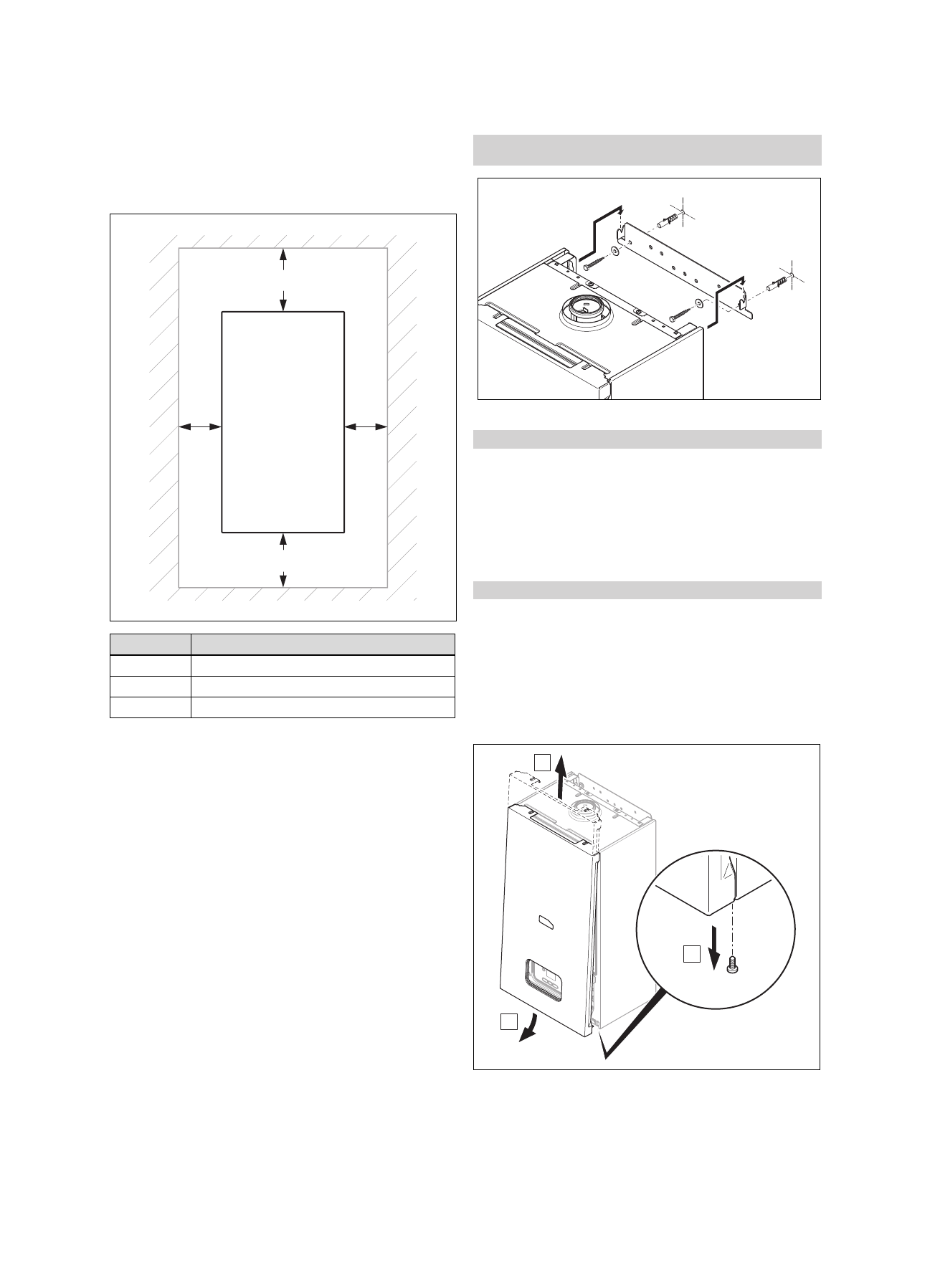

Минимальные расстояния

B

B

A

C

Минимальное расстояние

A

400 мм

B

10 мм

C

250 мм

4.5

Расстояние к воспламеняющимся деталям

Строго соблюдайте минимальное расстояние 50 мм от

изделия до компонентов из воспламеняющихся материа-

лов.

4.6

Использование монтажного шаблона

▶

Используйте монтажный шаблон, чтобы определить

места, где нужно просверлить отверстия и выполнить

пробоины.

4.7

Навешивание прибора

Условия: Допустимая нагрузка стены достаточная, Крепёжный мате-

риал может использоваться на стене

▶

Навесьте прибор, как описано.

Условия: Допустимая нагрузка стены недостаточная

▶

Позаботьтесь о наличии на месте установки приспо-

собления для подвешивания достаточной грузоподъ-

емности. Используйте для этого, например, незави-

симые стойки или кирпичную кладку.

▶

Если вы не можете подготовить приспособление для

подвешивания достаточной грузоподъемности, тогда

не навешивайте прибор.

Условия: Крепёжный материал не может использоваться на стене

▶

Навесьте прибор, как описано, используя имею-

щийся на месте установки допустимый крепежный

материал.

4.8

Снятие/установка передней облицовки и

крышки камеры / камеры сгорания

4.8.1 Демонтаж передней облицовки

2x

B

C

A

▶

Демонтируйте переднюю облицовку, как показано на

рисунке.
