Modèle
Intérieure (ATXN)
25
35
50
60
Extérieure (ARXN)
25
35
50
60
Tension d’alimentation**
220-240V/~/50Hz +
!
Section du câble d’alim*
mm
2
Nombre de conducteurs
1,5
3
2,5
3
Section du câble de liaison*
mm
2
Nombre de conducteurs
1,5
4
2,5
4
Fusible/circuit recommandé note du disjoncteur A
16
20
2
SIG
1
N
L

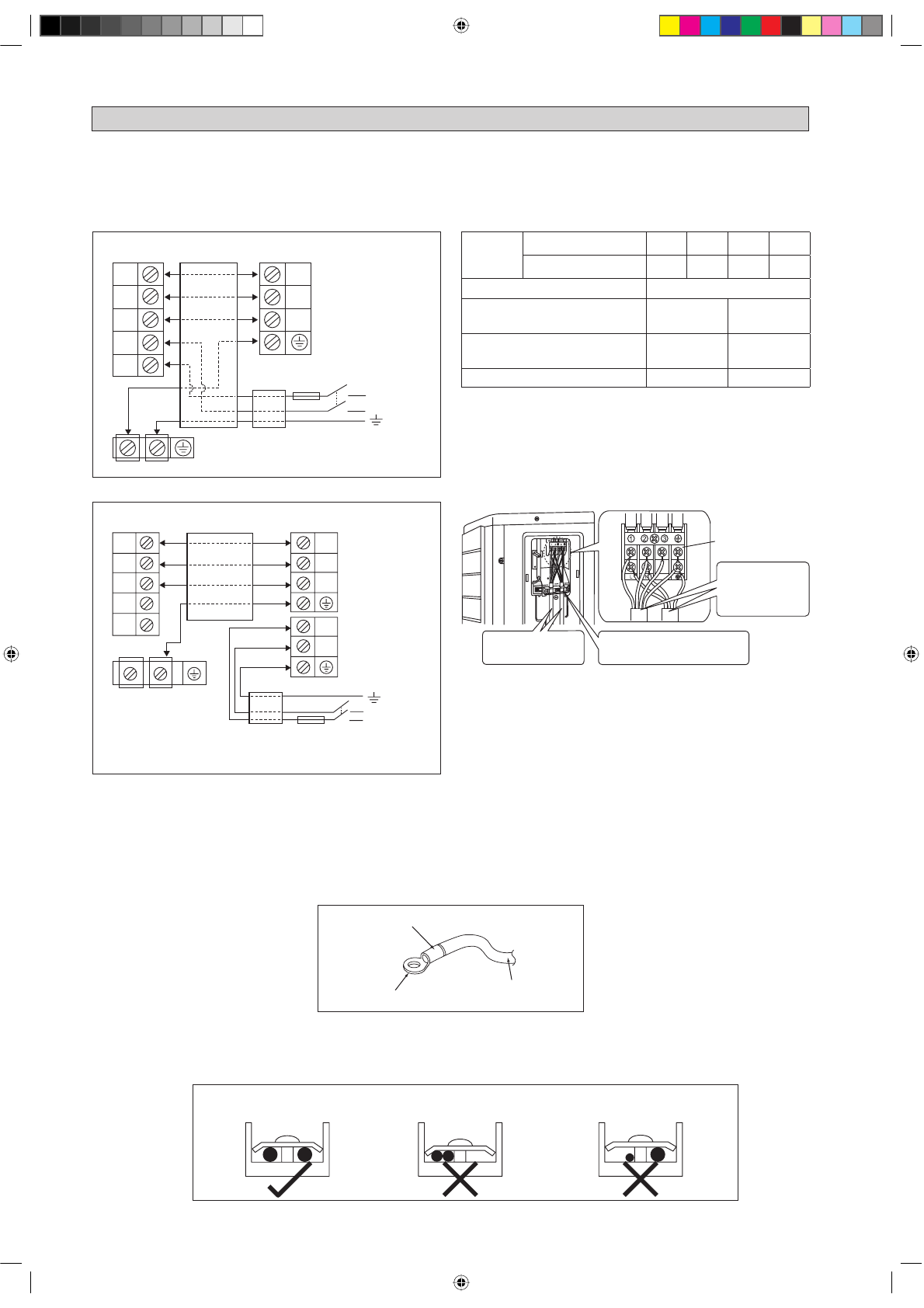

RACCORDEMENT ÉLECTRIQUE
IMPORTANT :
* Les valeurs ci-dessus ne sont données qu’à titre indicatif. Elles doivent, par conséquent, être vérifiées
et choisies de façon à répondre aux lois et aux réglementations en vigueur dans le pays concerné. Elles
sont en plus fonction du type d’installation et des conducteurs utilisés.
** Le voltage adéquat doit être vérifié avec les données de l’étiquette sur l’appareil.
Bornier De
L’unité Extérieure
Bornier De
L’unité Intérieure
Il doit y avoir une déconnexion de tour les
pôles de l’alimentation secteur avec une
séparation des contacts d’au moins 3mm.
!
N / L2
L / L1
Alimentation
électrique
Interrupteur
principal
Fusible /
disjoncteur
Câble
d’alimentation
2
SIG
1
Câble
d’interconnexion
Tous les fils doivent être fermement connectés.
Aucun fil électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du moteur de ventilation.
Le câble de raccordement entre l’unité intérieure et l’unité extérieure doit être fixé à l’aide du collier fourni.
Le cordon électrique doit être êquivalent à H07RN-F au minimum.
Les connecteurs et les câbles du répartiteur ne doivent subir aucune pression externe.
Tous les couvercles doivent être correctement fixés pour éviter tout vide.
Utilisez des bornes à sertir rondes pour la connexion des fils au bloc d’alimentation. Connectez les fils en les faisant correspondre aux
indications du bornier. (Référez-vous au schéma de câblage apposé sur l’unité).
•
•
•
•
•
•
•
Utilisez le bon tournevis pour serrer les vis du répartiteur. Utiliser un tournevis non adapté peut endommager la tête de la vis.
Ne pas trop serrer sous peine d’endommager la vis de bornes.
Ne connectez pas de fils de sections différentes au même répartiteur.
Réalisez le câblage de façon ordonnée. Le câblage ne doit pas obstruer les autres pièces ni le couvercle du boîtier du répartiteur.
•
•
•
•
Fixez le manchon d’isolation
Borne à sertir ronde
Fil électrique
Connectez des fils de même
section des deux côtés.
Ne connectez pas de fils de
même section sur un côté.
Ne connectez pas de fils
de sections différentes.
Bornier d'alimentation
Utilisez le type de fil spécifié et le
connecter en toute sécurité.
Fermement retenue de fil sécurisé terminaisons de
sorte fils ne recevront pas une contrainte externe.
Forme fils de façon à ce que
le couvercle de service et
arrêter couvercle de soupape
se adaptent en toute sécurité.
Inverter (Power Intérieur)
Inverter (Power Outdoor)
2
SIG
1
Bornier De
L’unité Extérieure
Bornier De
L’unité Intérieure
2
SIG
1
Câble
d’interconnexion
N
L
N / L2
L / L1
Alimentation
électrique
Interrupteur
principal
Fusible /
disjoncteur
Câble d’alimentation
Il doit y avoir une déconnexion de tour les
pôles de l’alimentation secteur avec une
séparation des contacts d’au moins 3mm.
!
