2-11
Italiano

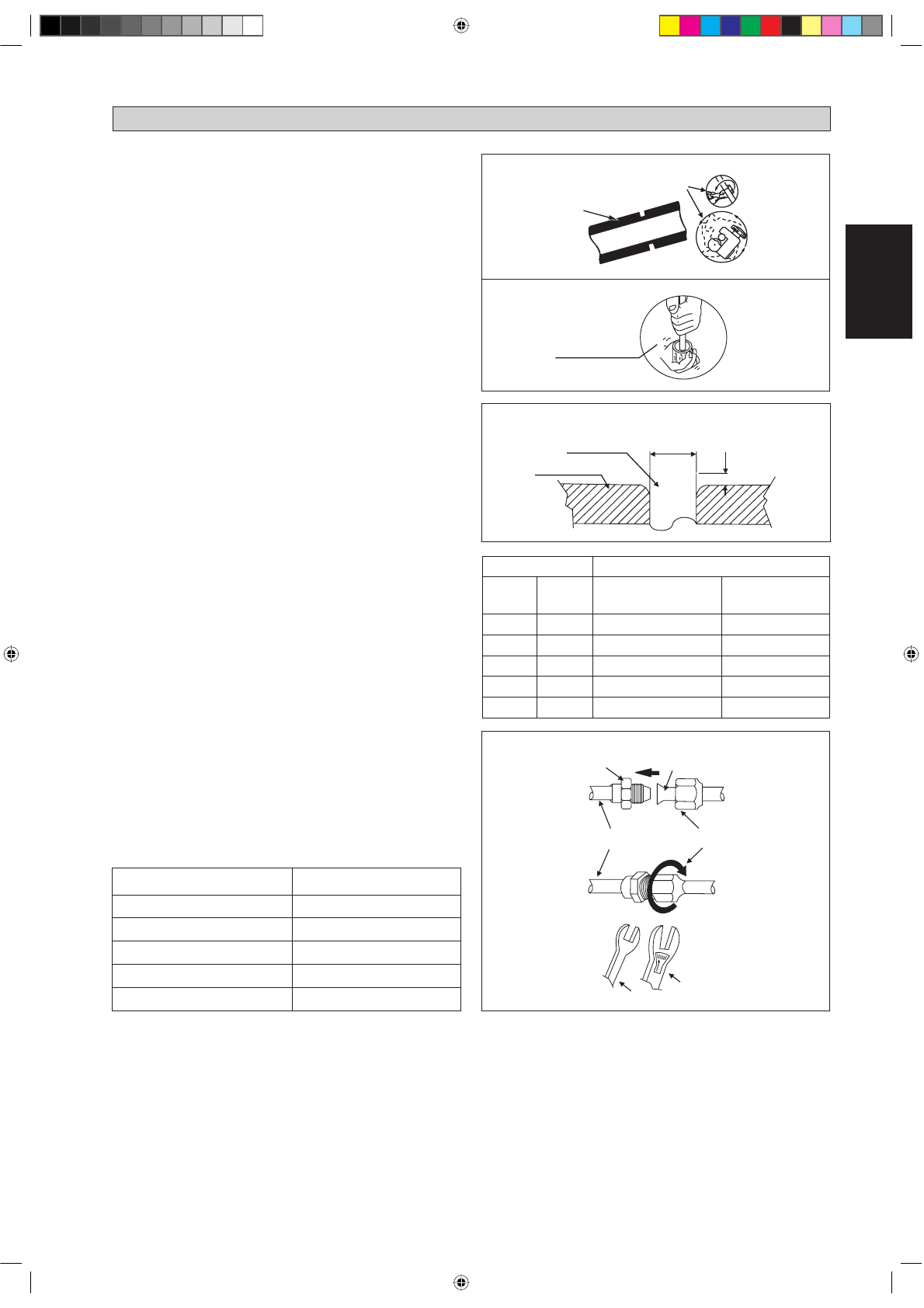

Meccanica Delle Condutture E Tecnica Di Svaso
Non usare condotti di rame contaminati o danneggiati. Se
qualsiasi tubo, evaporatore o condensatore è stato esposto o
sia stato aperto per 15 secondi o più, bisogna aspirare l’aria
dal sistema. Come regola generale, non rimuovere le parti
in plastica, i tappi in gomma e i dadi di ottone da valvole,
accessori vari, condutture e serpentini fino a quando non si è
pronti a collegare le tubature di aspirazione e dei liquidi alle
valvole ed altri accessori.
Se sono necessari degli interventi di brasatura, assicurarsi di
passare l’azoto sul serpentino e sui giunti mentre si esegue
l’intervento. Ciò eviterà la formazione di fuliggine sulla parete
interna dei tubi di rame.
Tagliare il tubo con uno secatore in modo progressivo. Un
eccesso di forza e un taglio in profondità provocheranno una
maggiore distorsione sul tubo e, di conseguenza più bava.
Vedere Figura I.
Utilizzando un punzone, rimuovere le bavature dalle estremità
del tubo appena tagliate. Vedere Figura II. Tenere il tubo sopra
e il dispositivo di rimozione sotto, per evitare che trucioli
metallici entrino nel tubo. Ciò eviterà le irregolarità dello
svaso che possono dare origine a fughe di gas.
Inserire sui tubi di rame i dadi svasati che si trovano sulle
bocchette d’ingresso delle unità interna ed esterna.
La lunghezza esatta di inserimento dello stampo di svaso dipende
dall’attrezzo utilizzato per lo svaso. Vedere Figura III.
Fissare saldamente il tubo allo stampo di svaso. Allineare
con cura il mandrino al blocco di stampaggio e stringere a
fondo.
Le connessioni dei tubi del refrigerante sono isolate con
poliuretano a cellule chiuse.
Collegamento Delle Condutture Alle Unità
Allineare il centro dei tubi e stringere a mano il dado di
svasatura quanto basta. Vedere Figura IV.
A mezzo di una chiave torsiometrica, stringere quindi il dado
fino a che si produca lo scatto previsto.
Durante l’operazione, verificare che la rotazione di serraggio
rispetti la direzione indicata dalla freccia della chiave.
Le connessioni dei tubi del refrigerante sono isolate con
poliuretano a cellule chiuse.
•
•
•
•
•
•
•
•
•
•
•
•
1/4t
Taglio Del Tubo Di Rame
Tubo Di Rame
Estremità Rastremata
Togliere Sbavatura Del Tubo
Figura I
D
A
Dimensioni Del Tubi, mm (pollici)
Torsione, Nm / (piedi-libre)
6,35 (1/4")
18 (13,3)
9,52 (3/8")
42 (31,0)
12,70 (1/2")
55 (40,6)
15,88 (5/8")
65 (48,0)
19,05 (3/4")
78 (57,6)
Tubo Svasato
Giunto Svasato
Dadi Di Svaso
Tubature Interne
Chiave Torsiometrica
Chiave Fissa
Ø Tubo, D
A (mm)
Pollici
mm
Imperiale
(Tipo dado ad alette)
Rigido
(Tipo a leva)
1/4"
6,35
1,3
0,7
3/8"
9,52
1,6
1,0
1/2"
12,70
1,9
1,3
5/8"
15,88
2,2
1,7
3/4"
19,05
2,5
2,0
CONDOTTI DEL REFRIGERANTE
Figura II
Figura III
Figura IV
