4-12
Modelo
Interior (ATXN)
25
35
50
60
Exterior (ARXN)
25
35
50
60
Margen de la tensión**
220-240V/~/50Hz +
!
Tamaño del cable de alimentación*
mm
2
Número de conductores
1,5
3
2,5
3
Tamaño del cable de interconexión*
mm
2
Número de conductores
1,5
4
2,5
4
Recomendado fusible/el calibre del disyuntor A
16
20
2
SIG
1
N
L

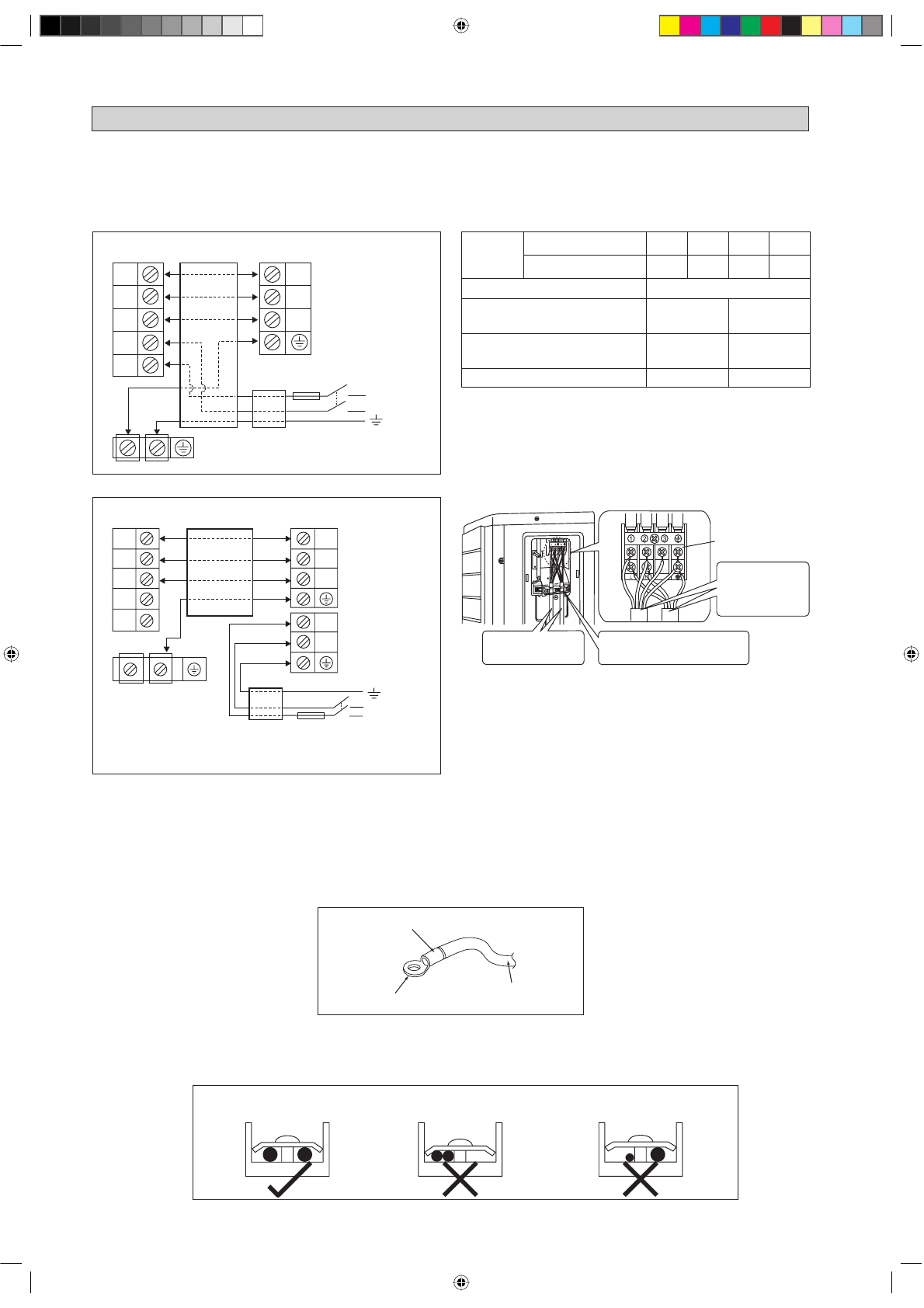

CONEXIÓN DEL CABLEADO ELÉCTRICO
IMPORTANTE :
* Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y
seleccionados a fin de que cumplan con los códigos y reglamentos locales y/o nacionales. También están
sujetos al tipo de instalación y al tamaño de los conductores.
** Compruebe el voltaje adecuado en la etiqueta de características del aparato.
Regleta de terminales
unidad de exterior
Regleta de terminales
unidad de interior
Tiene que haber una desconexión en todos los
polos en el suministro de corriente con una
separación de contacto de al menos 3mm.
!
N / L2
L / L1
Fuente de
alimentación
eléctrica
Interruptor
principal
Fusibles /
disyuntor
El cable del
enchufe
2
SIG
1
Cable De
Interconexión
Todos los alambres deben estar conectados firmemente.
Asegúrese de que ningún cable toque las tuberías de refrigeración, el compresor ni las piezas en movimiento.
El cable de conexión entre la unidad interior y la unidad exterior se debe clavar con el anclaje de cable provisto.
El cable del enchufe para el toma corriente debe de ser equivalente H07RN-F, tomando este como un minimo requerimiento.
Asegúrese de no aplicar presión externa a los conectores y cables del borne.
Asegúrese de que todas las cubiertas se fijen correctamente para evitar cualquier espacio.
Utilice terminales preformados para conectar los cables a la regleta de bornes de la fuente de alimentación. Conecte los cables siguiendo las
indicaciones en la regleta de bornes. (Consulte el diagrama de conexiones colocado en la unidad).
•
•
•
•
•
•
•
Use el destornillador adecuado para ajustar los tornillos de los bornes. Los destornilladores incorrectos pueden dañar la cabeza del tornillo.
Si se ajusta demasiado se pueden dañar los tornillos del borne.
No conecte cables de diferente calibre al mismo borne.
Mantenga el cableado ordenado. Evite que el cableado obstruya otras piezas y la cubierta de la caja de bornes.
•
•
•
•
Aplique manguitos de aislamiento
Terminal redondo preformado
Conductor eléctrico
Conecte cables del mismo
calibre a ambos lados.
No conecte cables del
mismo calibre a un lado.
No conecte cables de
distinto calibre.
Borne alimentación
Utilice el tipo de cable especificada y
conectar de forma segura.
Firmemente retenedores de alambre seguro
terminaciones tan alambre no recibirán estrés externo.
Forma cables de modo que
la tapa de servicio y dejar
de cubierta de la válvula se
ajustan de forma segura.
Inversor (Power Interior)
Inversor (Outdoor Power)
2
SIG
1
Regleta de terminales
unidad de exterior
Regleta de terminales
unidad de interior
2
SIG
1
N
L
N / L2
L / L1
Interruptor
principal
Fusibles /
disyuntor
El cable del enchufe
Tiene que haber una desconexión en todos los
polos en el suministro de corriente con una
separación de contacto de al menos 3mm.
!
Cable De
Interconexión
Fuente de
alimentación
eléctrica
