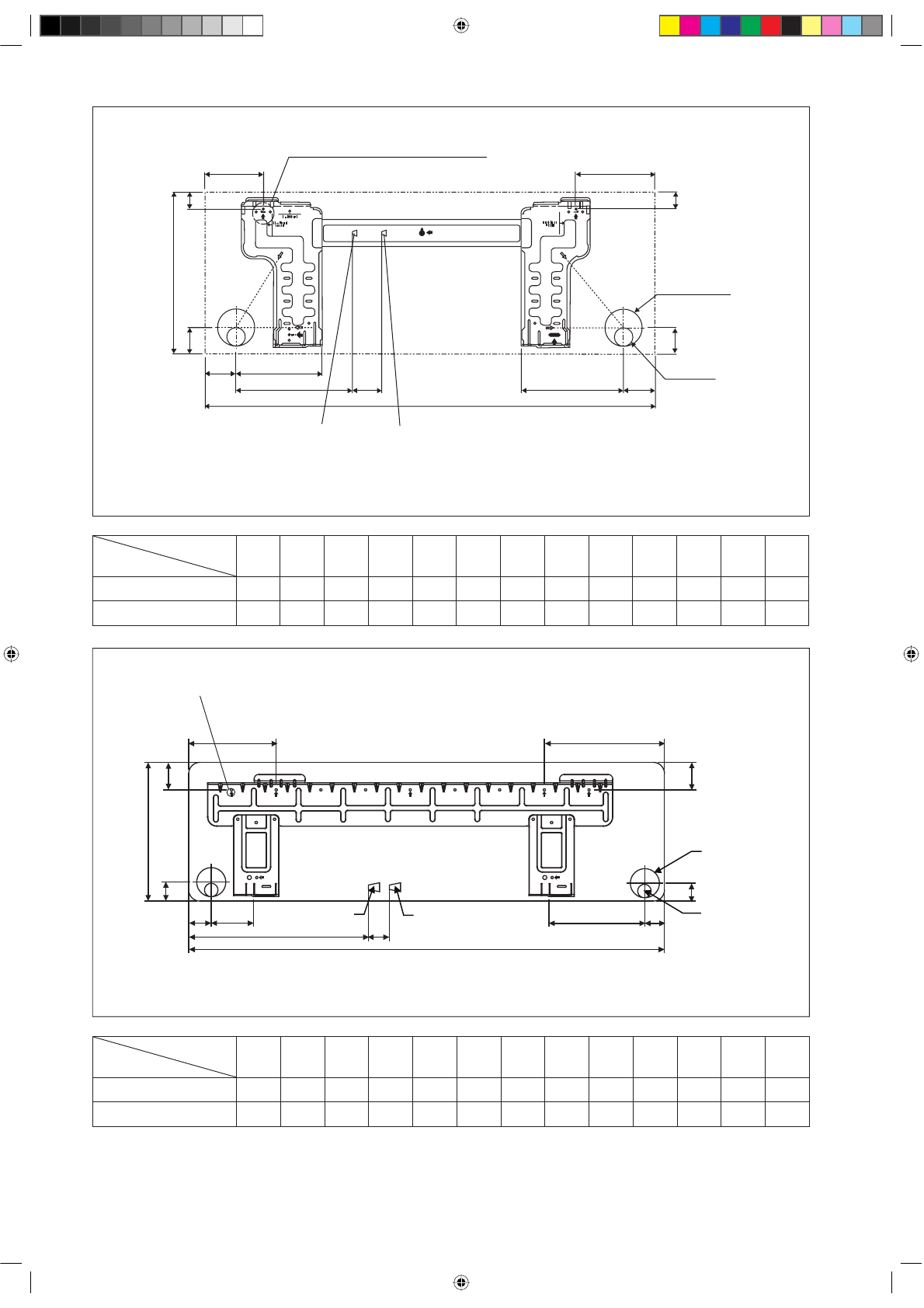

All dimensions are in mm
Dimension
Model
A
B
C
D
E
F
G
H
I
J
K
L
M
50/60 MV
1065 310
228
190
173
61
40
45
48
91
219
580
45
50/60 NV
1124
310
237
190
173
61
40
45
48
91
219
580
45
D
B
G
H
J
L
M
A
K
F
I
G
F
E
Through the wall
hole Ø 65mm
Drain hose position
Liquid pipe end
Gas pipe end
INSTALLATION PLATE 50/60
©
Recommended mounting plate retention spots
(7 spots in all)
All dimensions are in mm
©
Recommended mounting plate retention spots
(5 spots in all)
Through the wall
hole Ø 65mm
Drain hose position
Gas pipe end
Liquid pipe end
E
F
G
I
K
M
L
J
H
G
F
B
D
A
ALTERNATIVE INSTALLATION PLATE 25/35
Dimension
Model
A
B
C
D
E
F
G
H
I
J
K
L
M
25/35 MV
800
288
212
104
141
30
46
55
56
153
181
207
52
25/35 NV
859
288
209
104
141
30
46
55
56
153
181
207
52
