7-2
Все размеры указаны в мм
D
B
G
H
J
L
M
A
K
F
I
G
F
E
Конец жидкостной
трубы
Конец газовой трубы

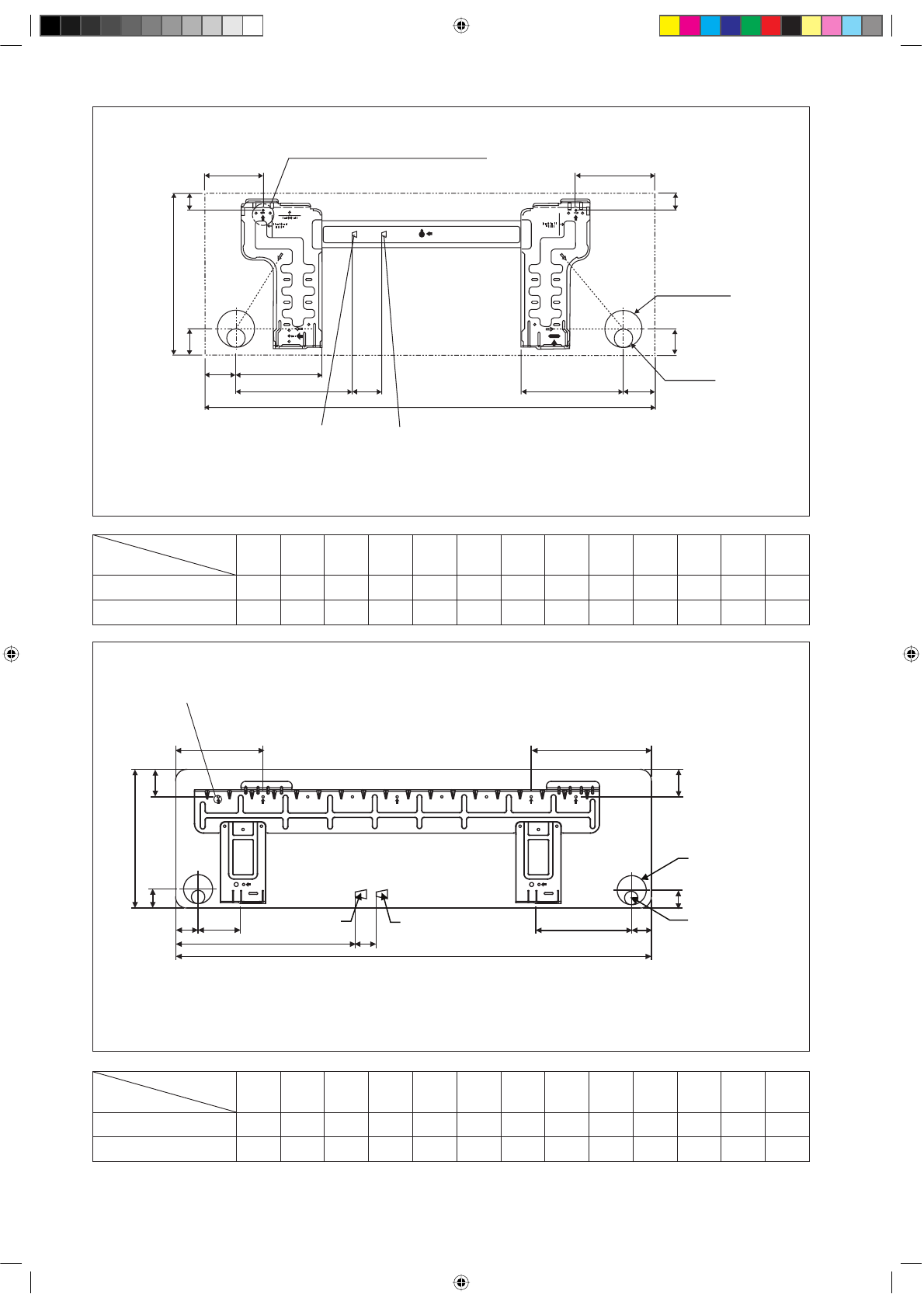

МОНТАЖНАЯ ПЛИТА 50/60
©
Рекомендуемые позиции закрепления установочной платы
(всего 7 позиций)
©
Рекомендуемые позиции закрепления установочной платы
(всего 5 позиций)
Сквозное отверстие
в стене
Ø
65мм
Позиция дренажного
шланга
Конец газовой трубы
Конец жидкостной трубы
E
F
G
I
K
M
L
J
H
G
F
B
D
A
АЛЬТЕРНАТИВНЫЙ ВАРИАНТ УСТАНОВКИ ПЛАСТИНА 25/35
Все размеры указаны в мм
Сквозное отверстие
в стене
Ø
65мм
Позиция
дренажного
шланга
Размер
Модель
A
B
C
D
E
F
G
H
I
J
K
L
M
25/35 MV
800
288
212
104
141
30
46
55
56
153
181
207
52
25/35 NV
859
288
209
104
141
30
46
55
56
153
181
207
52
Размер
Модель
A
B
C
D
E
F
G
H
I
J
K
L
M
50/60 MV
1065
310
228
190
173
61
40
45
48
91
219
580
45
50/60 NV
1124
310
237
190
173
61
40
45
48
91
219
580
45
