Intérieur
Calfatage
Extérieur
Tube noyé dans le mur
(À se procurer sur place)
Couvercle de trou de mur
(À se procurer sur place)
Tube noyé dans le mur
(À se procurer sur place)
Ø 65

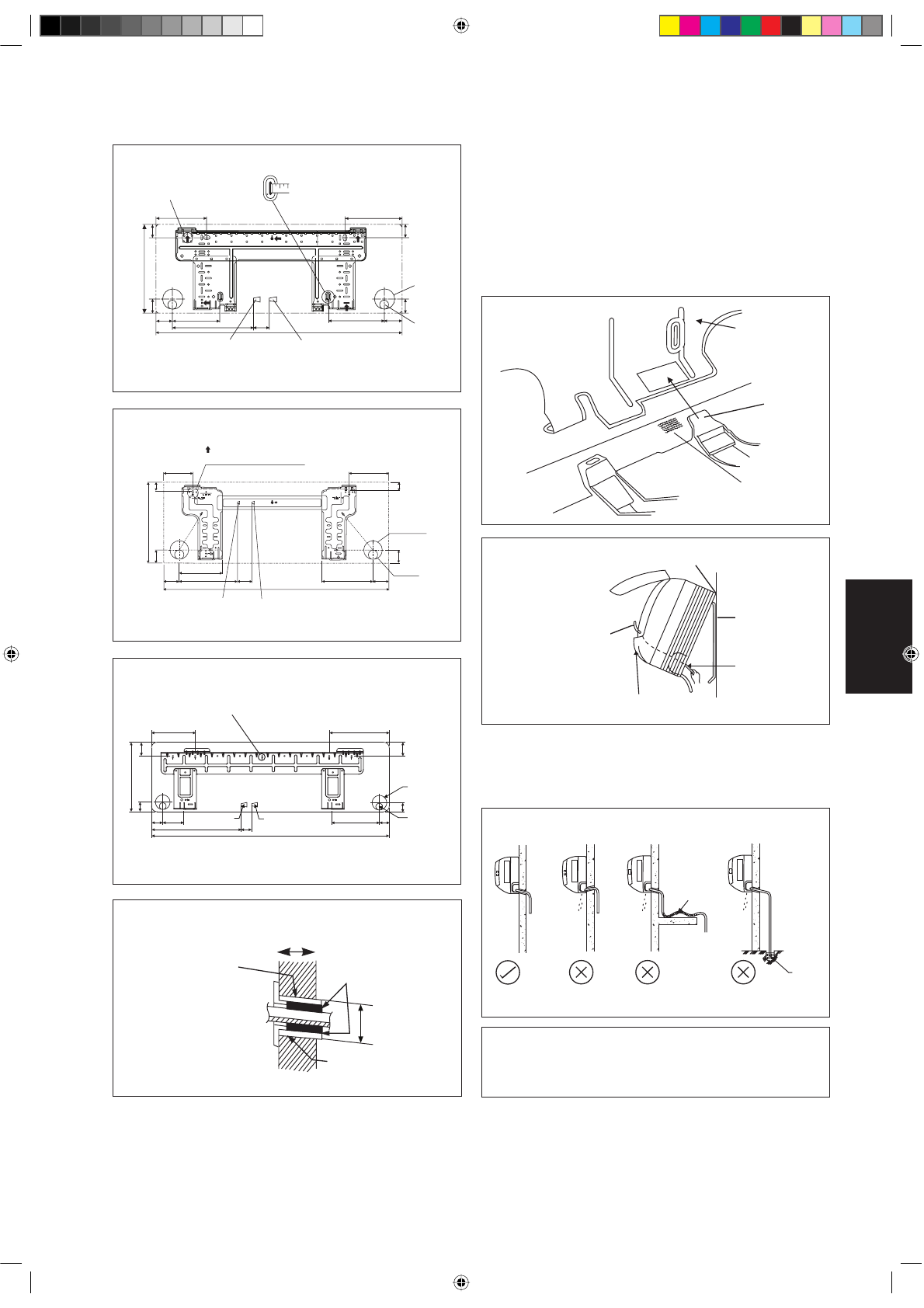

Mise En Place De L’unite De La Platine Support
Positionner dans un premier temps l’unité intérieure sur la languette
d’accrochage supérieure de support. Pour vous assurer que les
crochets sont correctement installés sur la plaque d’installation,
essayez de les faire légèrement bouger de gauche à droite.
Comment Fixer L’unité Interne
Accrochez les griffes de la structure inférieure à la plaque de
montage.
Comment Démonter L’unité Interne
Soulevez la zone marquée d’un repère (au bas de la grille avant)
pour libérer les griffes.
Trou Avec Perceuse En Cône
Fuite
d’eau
Rétention
de l’eau
Evacuation
d’eau de
condensation
plongé dans
l’eau
Drainage
Correct
Mauvais
Fuite
d’eau
Fuite
d’eau
Mauvais
Mauvais
Évacuation Des Condensats
Le tube d’évacuation des condensats de l’unité devra être, dans la
mesure du possible, dirigé vers la sortie arriere des tuyauteries a
travers le mur de support. Evitez les situations susceptibles de causer
une fuite d’eau.
Drainage De L’eau
Point De Retenue Et Dimensions Recommandés Pour
La Platine De Montage
Trou percé
dans le mur
à Ø 65mm
190
173
61
310
61
Position
du tuyau
d’évacuation
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
48
45
580
1065
219
40
40
91
45
Trou percé
dans le mur à
Ø 65mm
Position
du tuyau
d’évacuation
Utilisez un mètre à ruban comme indiqué.
Placez l’extrémité du mètre à ruban sur
f
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
166
184
181,7
55,5
54,5
153,8
263
51,9 800
45,9
42,2
288
42,2
45,9
Toutes les dimensions sont données en mm
50/60
20/35
Quand vous dénudez en avance
les fils d’interconnexion,
recouvrez les extrémités des
fils avec du ruban isolant.
Accrochez les crochets de l’appareil intérieur ici.
Plaque de montage
Fils
d’interconnexion
Guide de fil
!
AVERTISSEMENT
N’installez pas l’unité, intérieure comme
extérieure, à une altitude supérieure à 2000m.
•
Toutes les dimensions sont données en mm
©
Points de fixation de la plaque de montage recommandés
(7 points en tout)
©
Points de fixation de la plaque de montage
recommandés (5 points en tout)
Plaque de montage
Attache
Châssis inférieur
Repère (à l’arrière)
Grille frontale
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
Trou percé dans le
mur à Ø 65mm
Position du tuyau
d’évacuation
Points de fixation de la plaque de montage
recommandés (5 points en tout)
104
141
30
46
56
181
800
55
207
52
153
46
30
288
20/35 (ALTERNATIVE PLAQUE D'INSTALLATION)
Toutes les dimensions sont données en mm
5-9
