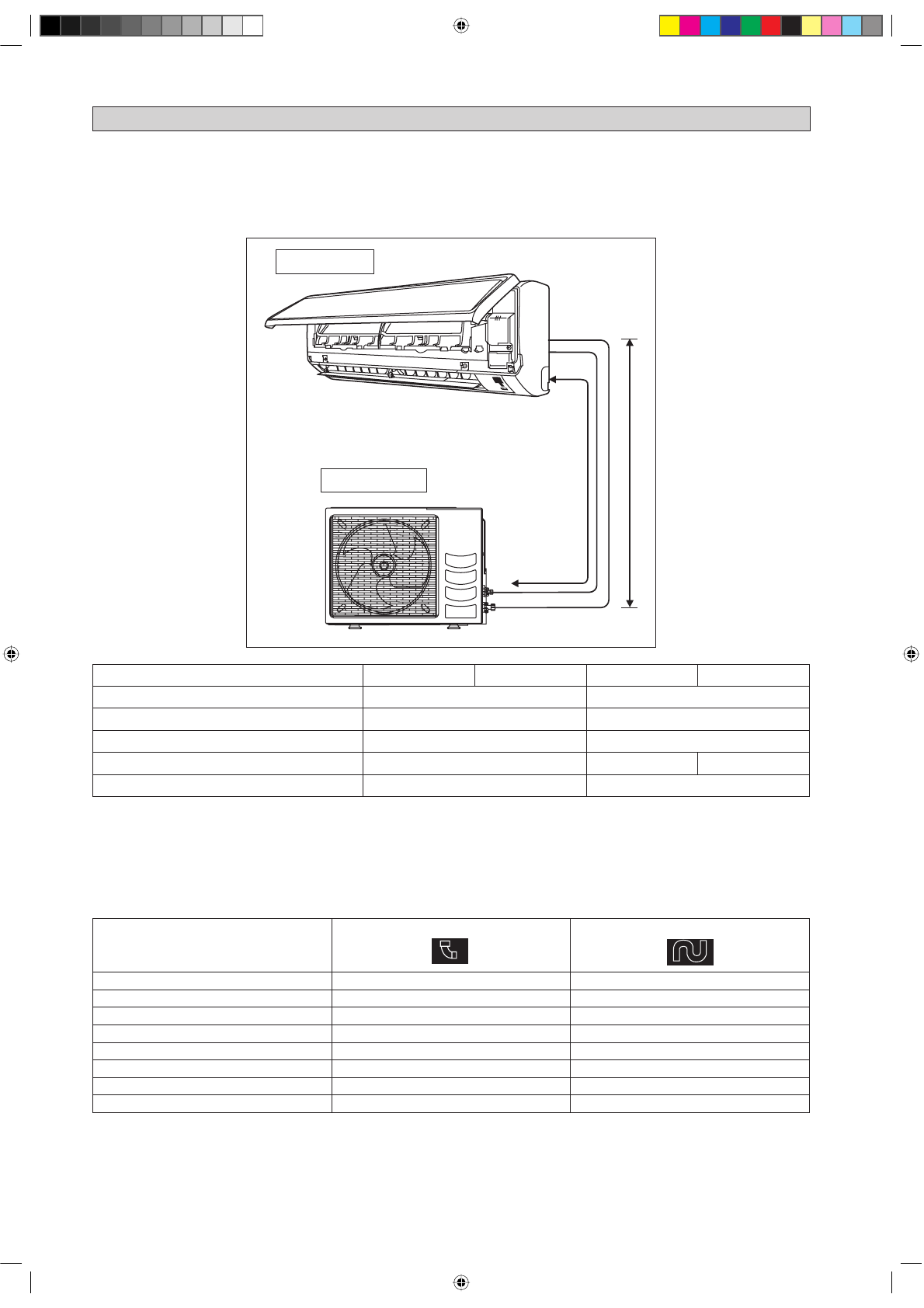

7-10

Модель (ATXN)

25

35

50

60

Mин. допустимая длина (L), м

3

3

Maкс. допустимая длина (L), м

20

30

Максимальная допустимое поднятие (E), м

10

10

Размер Трубы Для Газа, мм / (дюймах)

9,52 (3/8")

12,70 (1/2")

15,88 (5/8")

Размер Трубы Для Жидкости, мм / (дюймах)

6,35 (1/4")

6,35 (1/4")

*

  Проконтролируйте добавление требуемого количества допо лнительного хладагента. Невыполнение данного требования чревато

ухудшением качества функционирования.

Примечание:

   Количество предварительно заправленного хладагента в наружном блоке предназначено для трубопровода

длиной не более 7,5м.

Допустимая длина трубопровода

Если трубопровод слишком длинный, это скажется на производительности и надежности системы. При
возрастании количества колен увеличивается сопротивление хладагенту, что уменьшает охлаждающую
способность. В результате может выйти со строя компрессор. Следует всегда выбирать самые короткие
варианты прокладки и соблюдать представленные ниже рекомендации:

ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА

Эквивалентная длина для различных фитингов (метр)

Размер Трубы

L совместной

Ловушке изгиб

3/8" (OD9,52мм)

0,18

1,3

1/2" (OD12,7мм)

0,20

1,5

5/8" (OD15,9мм)

0,25

2

3/4" (OD19,1мм)

0,35

2,4

7/8" (OD22,2мм)

0,40

3

1" (OD25,4мм)

0,45

3,4

1 1/8" (OD28,6мм)

0,50

3,7

1 3/8" (OD34,9мм)

0,60

4,4

Примечания:

Эквивалентная длина трубопроводов получается с фактической длины газопровода.
90° изгиб трубы эквивалентно L сустава.

1.
2.

Наружный блок

Комнатного блок

L

E

Изгибы следует выполнять осторожно, чтобы не сломать трубу. Для сгибания по возможности используйте трубогибочное
оборудование.
