Modell (ATXN)
25
35
50
60
Min. zulässige Länge (L), m
3
3
Maximal zulässige Länge (L), m
20
30
Maximal zulässige Höhe (E), m
10
10
Gasrohr, mm/(zoll)
9,52 (3/8")
12,70 (1/2")
15,88 (5/8")
Flüssigkeitsrohr, mm/(zoll)
6,35 (1/4")
6,35 (1/4")
*
Achten Sie darauf, die angemessene Menge zusätzliches Kühlmittel zuzugeben. Wenn dies nicht erfolgt, kann die Leistung
verringert sein.
Anmerkung:
Für Außenmontage-Geräte wird werkseitig eine Kältemittel charge hinsichtlich einer Rohrleitungslänge von
7,5m vorgenommen.

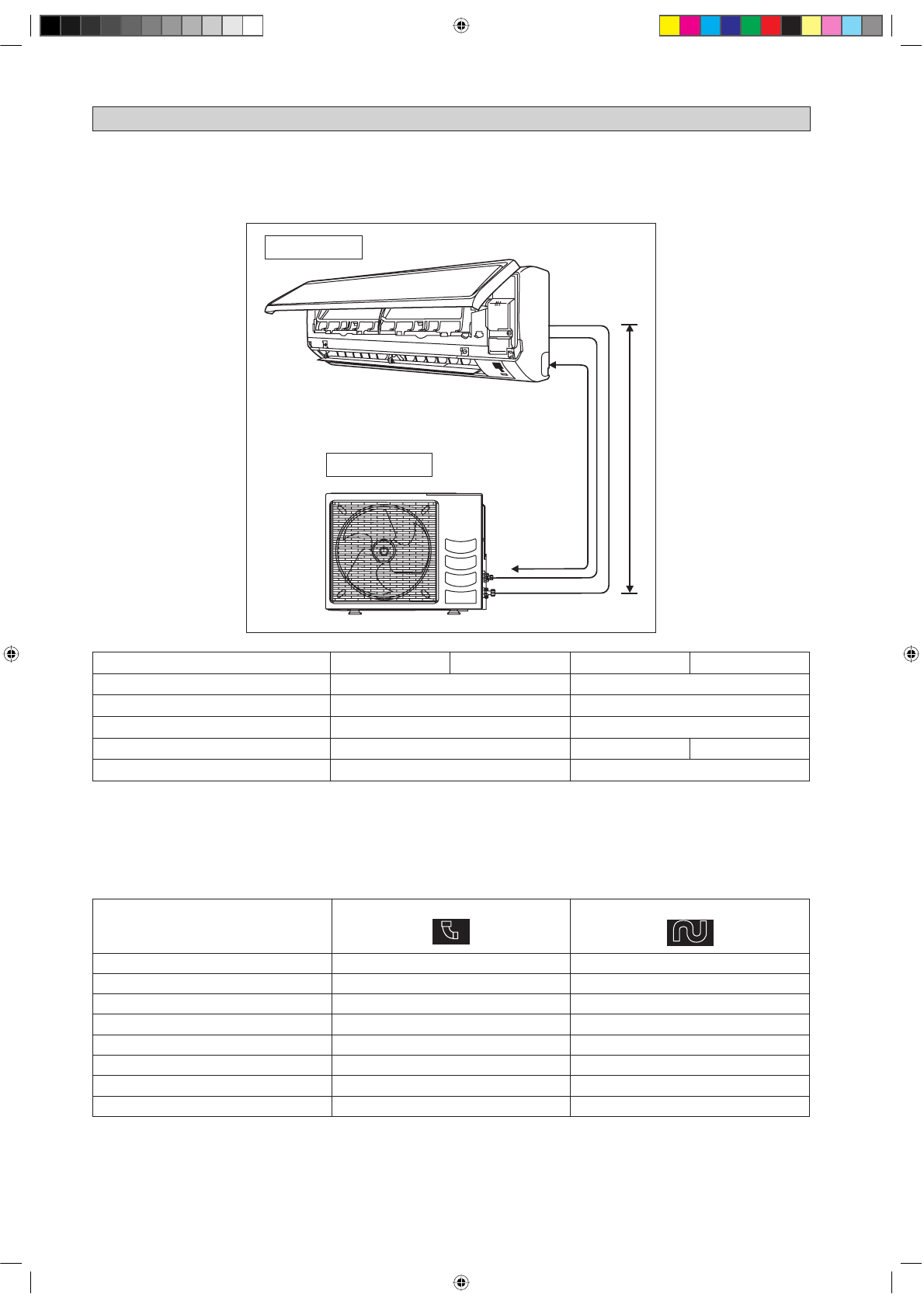

Erlaubte Leitungslänge
Bei zu langer Rohrleitung führt dies zu mangelnder Kapazität und Zuverlässigkeit des Gerätes. Je mehr Krümmer installiert
werden, desto langsamer wird der Kühlmittelfluss, was wiederum die Kühlleistung verringert. Dies kann den Kompressor
beschädigen. Immer den kürzesten Leitungsweg unter Beachtung nachstehender Empfehlungen wählen:
KÜHLMITTELLEITUNG
Äquivalente Länge für verschiedene Montage (m)
Rohrgröße
L gemeinsame
Trap Kurve
3/8" (OD9,52mm)
0,18
1,3
1/2" (OD12,7mm)
0,20
1,5
5/8" (OD15,9mm)
0,25
2
3/4" (OD19,1mm)
0,35
2,4
7/8" (OD22,2mm)
0,40
3
1" (OD25,4mm)
0,45
3,4
1 1/8" (OD28,6mm)
0,50
3,7
1 3/8" (OD34,9mm)
0,60
4,4
Anmerkungen:
Gleichwertige Rohrlänge ist mit tatsächlichen Länge Gasleitungen erhalten.
90° -Biegung der Rohrleitung entspricht L Gelenk.
1.
2.
Außen-Gerät
Innen-gerät
L
E
Rohrbiegungen müssen sorgfältig vorgenommen werden, um ein Zerdrücken der Rohrleitung zu verhindern. Soweit möglich,
ein Rohrbiegegerät verwenden.
