3-13
Deutsch
SPEZIELLE VORKEHRUNGEN BEIM BESCHÄFTIGEN R410A MAßEINHEIT
R410A ist ein neues HFC Kühlmittel, das nicht die Ozon- Schicht
beschädigt. Der Betriebsdruck dieses neuen Kühlmittels ist 1,6 Mal
höher, als herkömmliches Kühlmittel (R22), dadurch ist es äußerst
wichtig, das Unterhaltsarbeiten und Installationen korrekt durchgeführt
werden.
Nie Kühlmittel des Gebrauches anders als R410A in einer
Klimaanlage, die entworfen ist, um mit R410A zu funktionieren.
POE- oder PVE-Öl wird als Schmiermittel für R410A Kompressor
benutzt, das zu dem Mineralöl unterschiedlich ist, das für
Kompressor R22 benutzt wird. Während der Installation oder der
Wartung muß weitere Vorsichtsmaßnahme genommen werden, um
das R410A System auszusetzen, das nicht feuchter Luft zu lang ist.
Verbleibendes POE- oder PVE-Öl in der Rohrleitung und andere
Rückstände können Feuchtigkeit aus der Luft aufsaugen.
Dem Aufflackernventil zu dem von R22 unterschiedlich.
•
•
•
Benutzen Sie Werkzeuge und Materialien ausschließlich für
Kühlmittel R410A. Werkzeuge ausschließlich für R410A
sind vielfältiges Ventil, aufladenschlauch, Druckanzeiger,
Gasleckstell Detektor, Aufflackernwerkzeuge, Drehkraftschlüssel,
Vakuumpumpe und Kühlmittelzylinder.
Da eine R410A Klimaanlage auf höheren Druck als Maßeinheiten
R22 sich nimmt, ist es wesentlich, die kupfernen Rohre richtig zu
wählen. Nie kupferner Rohrverdünner des Benutzers als 0,8mm
obwohl sie im Markt vorhanden sind.
Wenn das Kühlmittelgas während der Installation /servicing
ausläuft, seien Sie sicher, völlig zu lüften. Wenn das abkühlende Gas
in Kontakt mit Feuer kommt, kann ein giftiges Gas auftreten.
Wenn Sie eine Klimaanlage, lassen Sie Luft oder Feuchtigkeit nicht
im abkühlenden Zyklus bleiben anbringen oder entfernen.
•
•
•
•

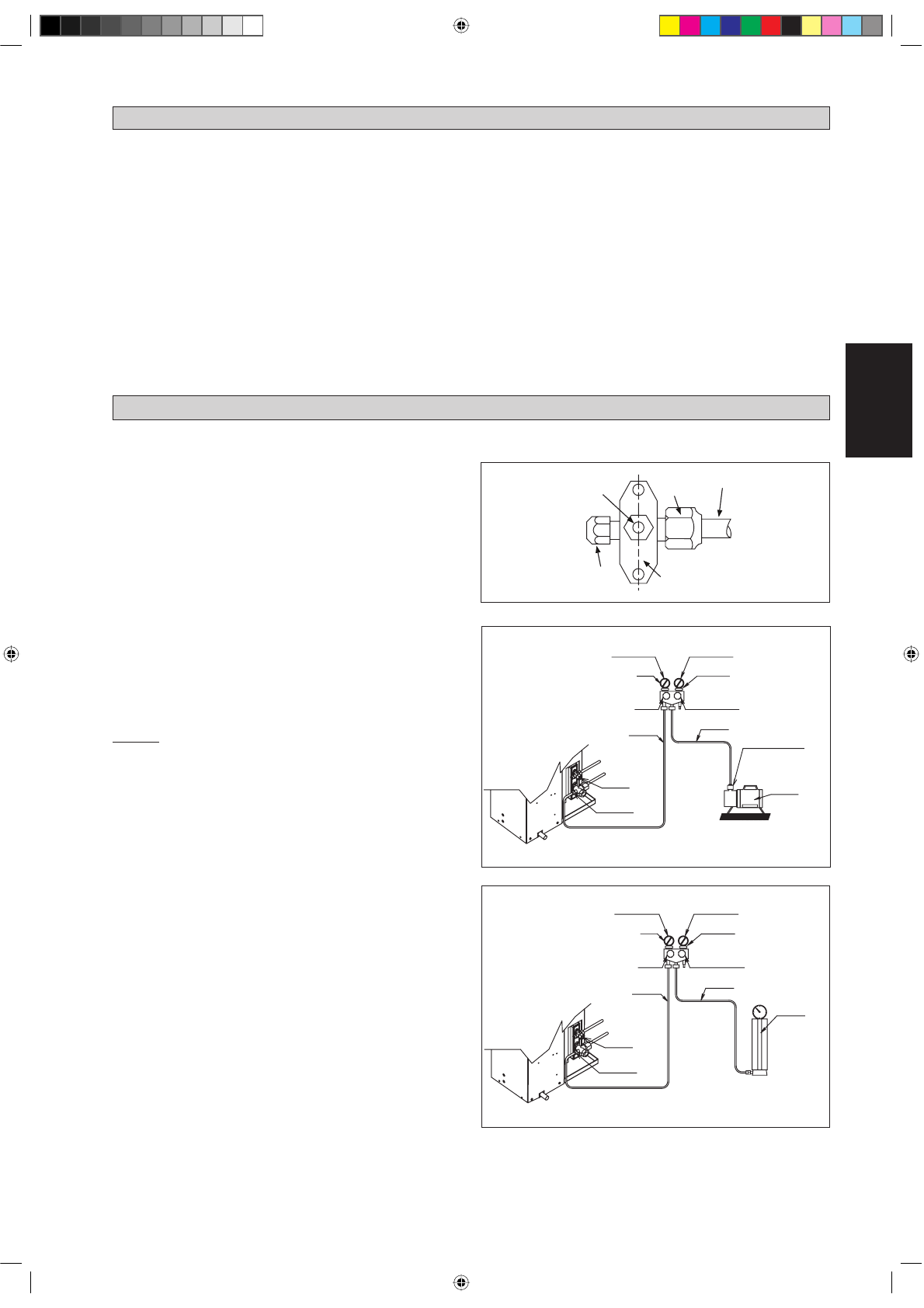

VAKUUMHERSTELLUNG UND LADEN
Das Absaugen ist erforderlich, um alle eventuell im System vorhandene Feuchtigkeit und Luft zu entfernen.
Evakuierung der Leitung und des Innenmontagegeräts
Mit Ausnahme des Außen-Gerätes, der mit dem Kühlmittel gefüllt
ist, muss das Innen-Gerät und der Anschluss der Kühlmittelleitungen
luft-gereinigt werden, weil die Luft Feuchtigkeit enthält,- die im
Kühlmittel-Kreislauf zurückbleibt und die eine Funktionsstörung
des Kompressors verursachen kann.
Die Abdeckungen vom Ventil und dem Wartungsanschluß
abnehmen.
Den Lademesser von der Mitte aus an die Vakuumpumpe
anschliessen.
Den Lademesser an die Wartungsöffnung des 3-Weg- Ventils
anschliessen.
Die Vakuumpumpe einschalten Und etwa 30 Minuten laufen
lassen. Die Evakuierungszeiten sind je nach Kapazität der Pumpe
verschieden. Darauf achten, dass die Nadel des Lademessers bei
–760mmHg steht.
Vorsicht:
Si l'aiguille du manomètre ne bouge pas -760mmHg, assurez-
vous de vérifier les fuites au type de fusée connexion de l'unité
intérieure et extérieure et réparer la fuite avant de passer à l'étape
suivante.
Das Ventil des Lademessers schliessen und und die Vakuumpumpe
abschalten.
Am Aussengerät das Saugventil (3-Weg-Ventil) und das
Flüssigkeitsventil (2-Weg-Ventil) mit einem 4mm- Schlüssel für
6-kantige Sackschrauben öffnen (gegen den Uhrzeigersinn).
Kältemittel-Zusatzbefüllung
Dieser Arbeitsgang erfordert den Einsatz eines Gas-Füllzylinders
sowie einer Präzisionswaage. Die Zusatzbefüllung erfolgt am
Außenmontage-Gerät mithilfe des Ansaugventils und dem
Wartungsanschluß.
Abdeckung der Wartungsöffnung entfernen.
Verbinden Sie die Niederdrucköffnung des Lademesser mit dem
Ansaug-Wartungsanschluss in der Mitte des Zylindertanks und
verschließen Sie die Hochdrucköffnung des Manometers. Die
verbleibende Luft aus dem Zuliefer schlauch entfernen.
Starten Sie das Klimagerät.
Den Gaszylinder und das Niederdruck-Ladeventil öffnen.
Sobald die benötigte Kältemittelmenge in das Gerät gepumpt ist,
schließen Sie die Niederdruckseite und den Gaszylinder.
Den Wartungsschlauch von der Wartungspumpe entfernen.
Bringen Sie die Abdeckung wieder an.
•
•
•
•
•
•
•
•
•
•
•
•
•
Kühlmittelleitung
Außen-Gerät- 3-Wege-ventil
Sechskantsteckschlüssel
Wartungsanschluss
Gewinde
-Überwurf
ÜBERDRUCKMANOMETER
KRÜMMERMESSGERÄT
UNTERDRUCKMANOMETER
SCHALTER
HI
(IMMER GESCHLOSSEN)
BEFÜLLUNGS SCHLAUCH
-760mmHg
SCHALTER
LO
BEFÜLLUNGS SCHLAUCH
VAKUUMPUMPEN
ADAPTER ZUM
SCHUTZ GEGEN
RÜCKFLUSS
PRÜFVENTIL
FLÜSSIGKEITSVENTIL
ÜBERDRUCKMANOMETER
UNTERDRUCKMANOMETER
KRÜMMERMESSGERÄT
-760mmHg
SCHALTER
LO
SCHALTER
HI
(IMMER GESCHLOSSEN)
BEFÜLLUNGS SCHLAUCH
BEFÜLLUNGS SCHLAUCH
PRÜFVENTIL
FLÜSSIGKEITSVENTIL
GASVENTIL
(3-WEGE)
LUFTEVAKUIERUNG
DURCH BEFÜLLUNG
GASVENTIL
(3-WEGE)
LUFTEVAKUIERUNG
DURCH BEFÜLLUNG
