3-12
Modell
Innen (ATXN)
25
35
50
60
Außen (ARXN)
25
35
50
60
Spannungsbereich**
220-240V/~/50Hz +
!
Stromversorgungskabel Größe*
mm
2
Anzahl der Leiter
1,5
3
2,5
3
Interconnection Kabelgröße*
mm
2
Anzahl der Leiter
1,5
4
2,5
4
Empfohlene Sicherung/Schutzschalter Bewertung
A
16
20
2
SIG
1
N
L

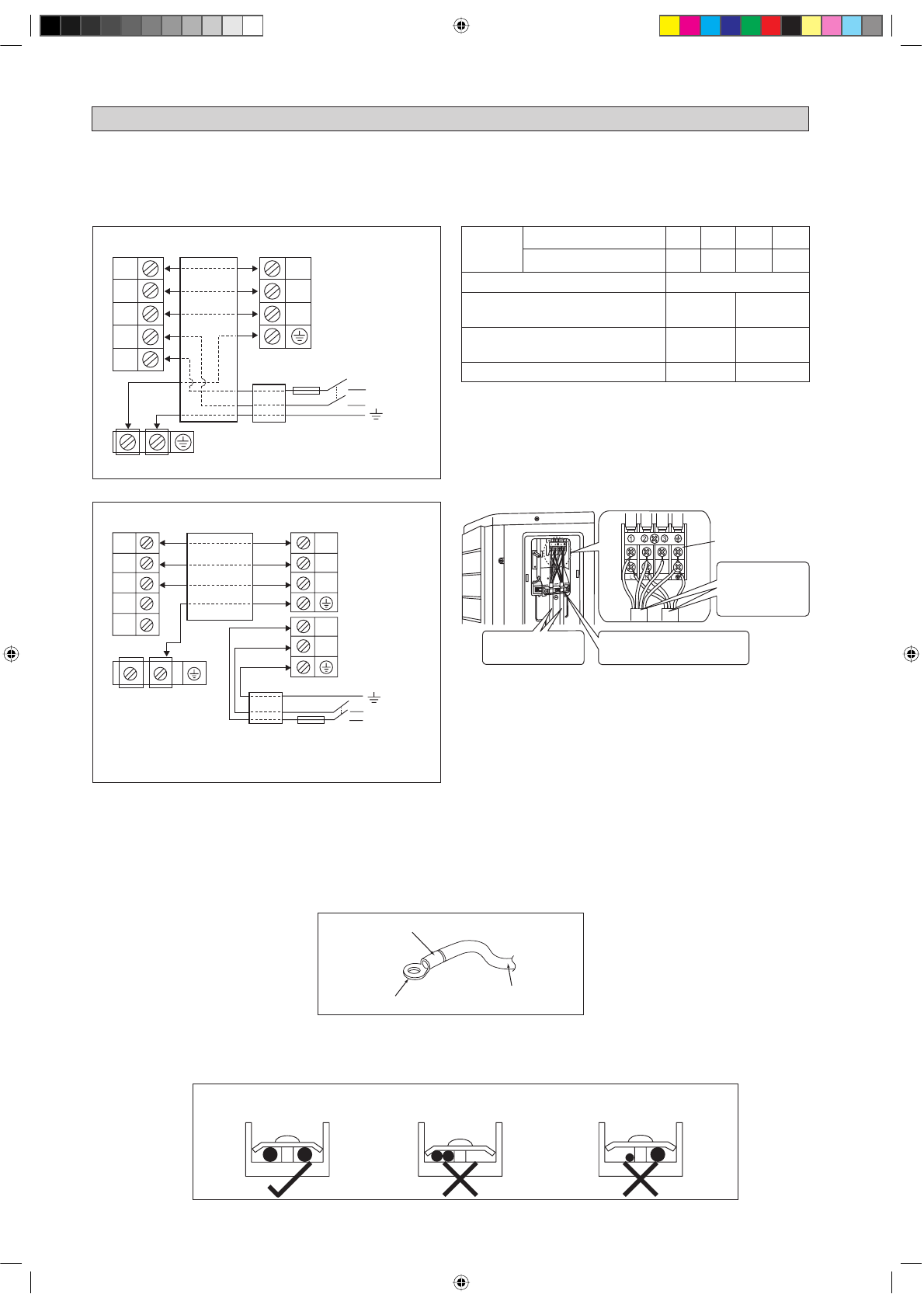

KABELANSCHLUß
WICHTIG :
* Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/oder
landesspezifischen Vorschriften und Bestimmungen anzugleichen. Im weiteren sind diese abhängig von
der Installationsart und dem Leitungsquerschnitt.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
Außen-Gerät
Klemmenblock
Innen-Gerät
Klemmenblock
In dem Hauptversorgungsnetz muss eine
Unterbrechung aller Pole vorhanden
sein, mit einem Kontaktunterbrecher von
mindestens 3mm.
!
N / L2
L / L1
Stromver-
sorgung
Hauptschalter
Sicherung /
Schutzschalter
Stromversor-
gungskabel
2
SIG
1
Verbindungskabel
Alle Adern sind fest zu verdrahten.
Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht berühren.
Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt werden.
Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
Stellen Sie sicher, dass kein externer Druck auf die Anschlussklemmen und Drähte ausgeübt wird.
Stellen Sie sicher, dass alle Abdeckungen ordnungsgemäß befestigt sind jede Lücke zu vermeiden.
Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an die entsprechenden Markierungen des
Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).
•
•
•
•
•
•
•
Verwenden Sie den korrekten Schraubendreher, um die Blockschrauben festzudrehen. Ungeeignete Schraubendreher können den Schraubenkopf beschädigen.
Überdrehen kann die Klemmschrauben beschädigen.
Schließen Sie nicht Drähte von unterschiedlichen Instrumenten an den gleichen Anschluss an.
Verkabelung in geregelter Anordnung halten. Die Verkabelung sollte keine anderen Teile und nicht die Abdeckung des Anschlusskastens blockieren.
•
•
•
•
Dämm-Manschette befestigen
Runder Crimp-Anschluss
Elektrokabel
Schließen Sie die Kabel von gleichen
Messteilen an beide Seiten an.
Schließen Sie die Kabel von gleichen
Messteilen nicht an einer Stelle an.
Schließen Sie keine Kabel
unterschiedlicher Messteile an.
Stromversorgung
Klemmenblock
Verwenden Sie die angegebenen
Kabeltyp und schließen Sie es fest an.
Fest sichere Drahthalter so Drahtanschlüsse
erhalten keine äußere Spannung.
Form Drähte, so dass
der Serviceklappe und
Absperrventil Abdeckung
passen sicher.
Inverter (Power Innen)
Inverter (Power Outdoor)
2
SIG
1
Außen-Gerät
Klemmenblock
Innen-Gerät
Klemmenblock
2
SIG
1
Verbindungskabel
N
L
N / L2
L / L1
Stromver-
sorgung
Hauptschalter
Sicherung /
Schutzschalter
Stromversorgungskabel
In dem Hauptversorgungsnetz muss eine
Unterbrechung aller Pole vorhanden
sein, mit einem Kontaktunterbrecher von
mindestens 3mm.
!
