2-8

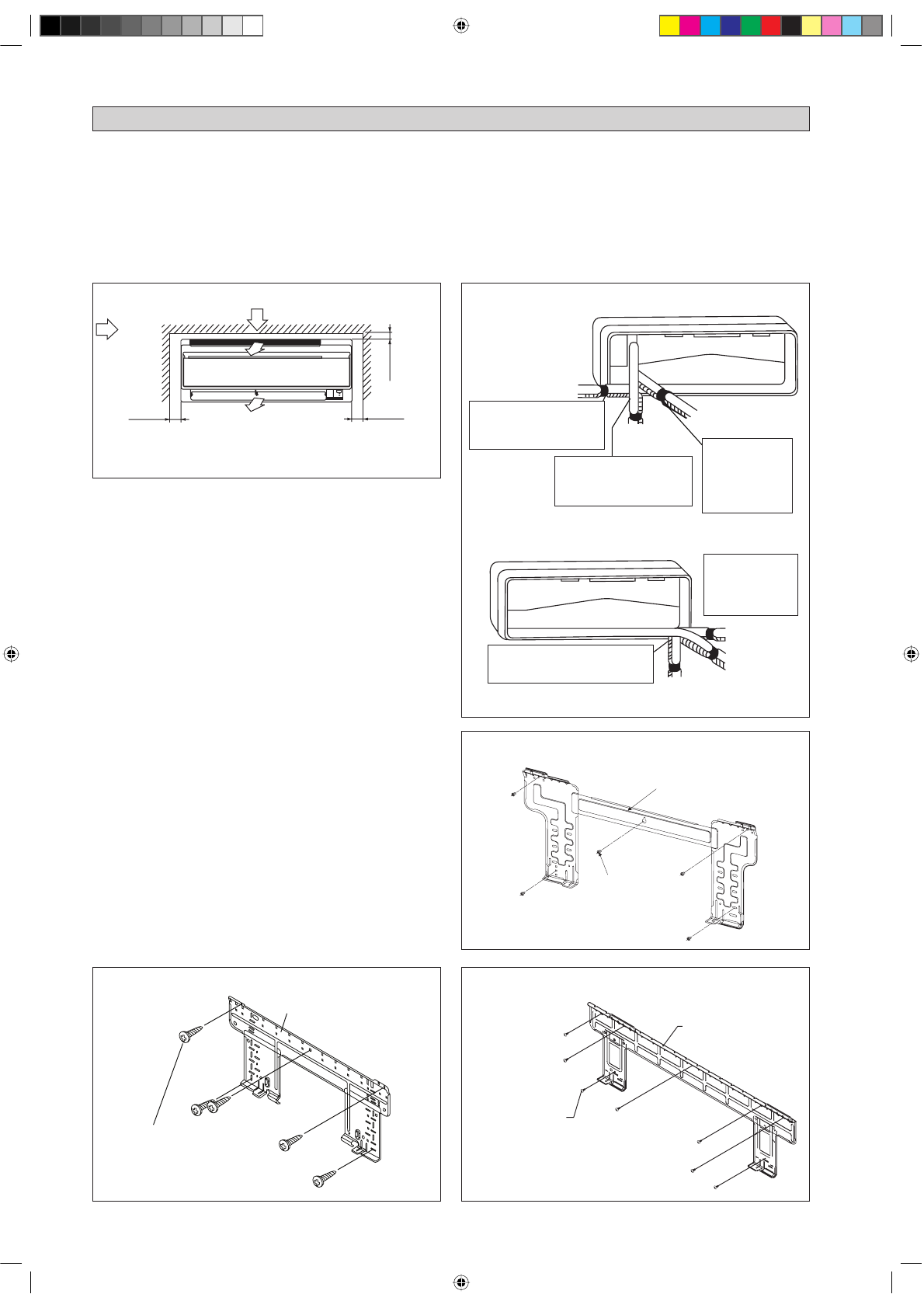

L’unità interna deve essere installata in modo da evitare
lacortocircuitazione tra il flusso d’arua fredda in uscita
e l’aruadi ritorno Assicurarsi di mantenere le distanze di
rispetto/sicurezza illustrate nella figura. Installare l’unità
interna in modo che non si trovi ad ess ere direttamente
esposta ai raggi del sole o in prossimità di porte e finestre.
Questa disposizione è la migliore anche per le tubazioni e il
sistema di drenaggio.
min. 50
(Spazio per la
manutenzione)
Flusso d’aria
(All’interno)
Le tubazioni del refrigerante possono essere collegate in
differenti modi (lato posteriore destro o sinistro) utilizzando
i fori predisposti sul rivestimento esterno (vedere figura).
Piegare accuratamente i tubi nel verso richiesto per condurli al
foro appropriato. Per far fuoriuscire il lato e la parte posteriore,
tenere il fondo del tubo e posizionarlo nella direzione richiesta
(vedere figura). Utilizzado del nastro adesivo, fissarve quindi
insieme il tubo di drenaggio.
Tubo laterale destro, posteriore destro o in basso a
destra
min. 50
(Spazio per la
manutenzione)
min.75
(Spazio per le prestazioni)
Spazio necessario
Tubazione sul lato
destro posteriore
Legare insieme
il tubo di
raffreddamento e
il tubo f essibile di
scarico con nastro
isolante.
Tutte le dimensioni sono in mm
Tubazione sul
latodestro inferiore
Tubazione sul
lato destro
Rimuovere il coperchio
dell’attacco del tubo in questo
punto, in caso di tubazione sul
lato destro inferiore
Rimuovere il coperchio dell’attacco
del tubo in questo punto, in caso di
tubazione sul lato sinistro inferiore
Rimuovere il coperchio
dell’attacco del tubo in
questo punto, in caso
di tubazione sul lato
sinistro
Tubazione sul
lato sinistro
inferiore
Tubazione sul
lato sinistro
Tubazione sul lato
sinistro inferiore
Tubo laterale sinistro, posteriore sinistro o in basso a
sinistra
INSTALLAZIONE DELL’UNITÀ INTERNA
Rimuovere il coperchio
dell’attacco del tubo in questo
punto, in caso di tubazione sul
lato destro
Aria Di Ritorno
Montaggio Della Staffa Di Supporto
Accertarsi della capacità di tenuta della parete. Se il muro non
è in grado di sopportare il peso dell’apparecchio, rinforzarlo
con delle piastre o dei pilastrini di sostegno.
Usare un indicatore di livello per il montaggio orizzontale e
eseguire l’installazione con 5 viti adatte al modello 20/35 e 7
viti adatte al modello 50/60.
Nel caso in cui le tubazioni posteriori fuoriescano, praticare
sul muro un foro di 65mm di diametro servendosi di una
perforatrice a cono. Il foro deve presentare all’esterno una
leggera inclinatura verso il basso (veder figura).
Piastra di montaggio
Vite di f ssaggio della
piastra d’installazione
Piastra di montaggio
Vite di fissaggio della
piastra d’installazione
50/60
20/35
Piastra di montaggio
Vite di fissaggio della
piastra d’installazione
20/35 (IN ALTERNATIVA PIASTRA DI INSTALLAZIONE)
