2-13
Italiano
PRECAUZIONI SPECIALI QUANDO SI OCCUPANO DELL’UNITÀ DI R410A
R410A è un nuovo refrigerante di HFC che non danneggia
lo strato di ozono. La pressione di funzionamento di questo
nuovo refrigerante è 1,6 volte superiore rispetto al refrigerante
convenzionale (R22), in tal modo è essenziale un’installazine /
manutenzione corretta.
Mai refrigerante di uso tranne R410A in un condizionatore
dell’aria che è destinato per funzionare con R410A.
L’olio di POE o PVE è usato come lubrificante per il
compressore R410A, che è differente dall’olio minerale usato
per il compressore R22. Durante installazione o l’assistenza, la
precauzione supplementare deve essere presa per non esporre il
sistema di R410A troppo lungo ad aria umida. L’olio residuo di
POE o PVE nelle condutture e i componenti possono assorbire
l’umidità dell’aria.
Impedire mischarging, il diametro dell’orificio di servizio sulla
valvola del chiarore è differente da quello di R22.
•
•
•
Usi gli attrezzi ed i materiali esclusivamente per il refrigerante
R410A. Gli attrezzi esclusivamente per R410A sono valvola
molteplice, tubo flessibile caricantesi, manometro, rivelatore
della perdita del gas, attrezzi del chiarore, chiave da coppia di
torsione, pulsometro e cilindro del refrigerante.
Poichè un condizionatore dell’aria di R410A subisce l’più
alta pressione che le unità R22, è essenziale per scegliere
correttamente i tubi di rame. Mai diluente di rame dei
tubi dell’utente che 0,8mm anche se sono disponibili nel
mercato.
Se il gas del refrigerante propaga durante l’installazione/
servicing, sia sicuro arieggiare completamente. Se il gas
refrigerant entra in contatto con fuoco, un gas tossico può
accadere.
Nell’installare o rimuovendo un condizionatore dell’aria, non
lasci che l’aria o l’umidità rimanga nel ciclo refrigerant.
•
•
•
•

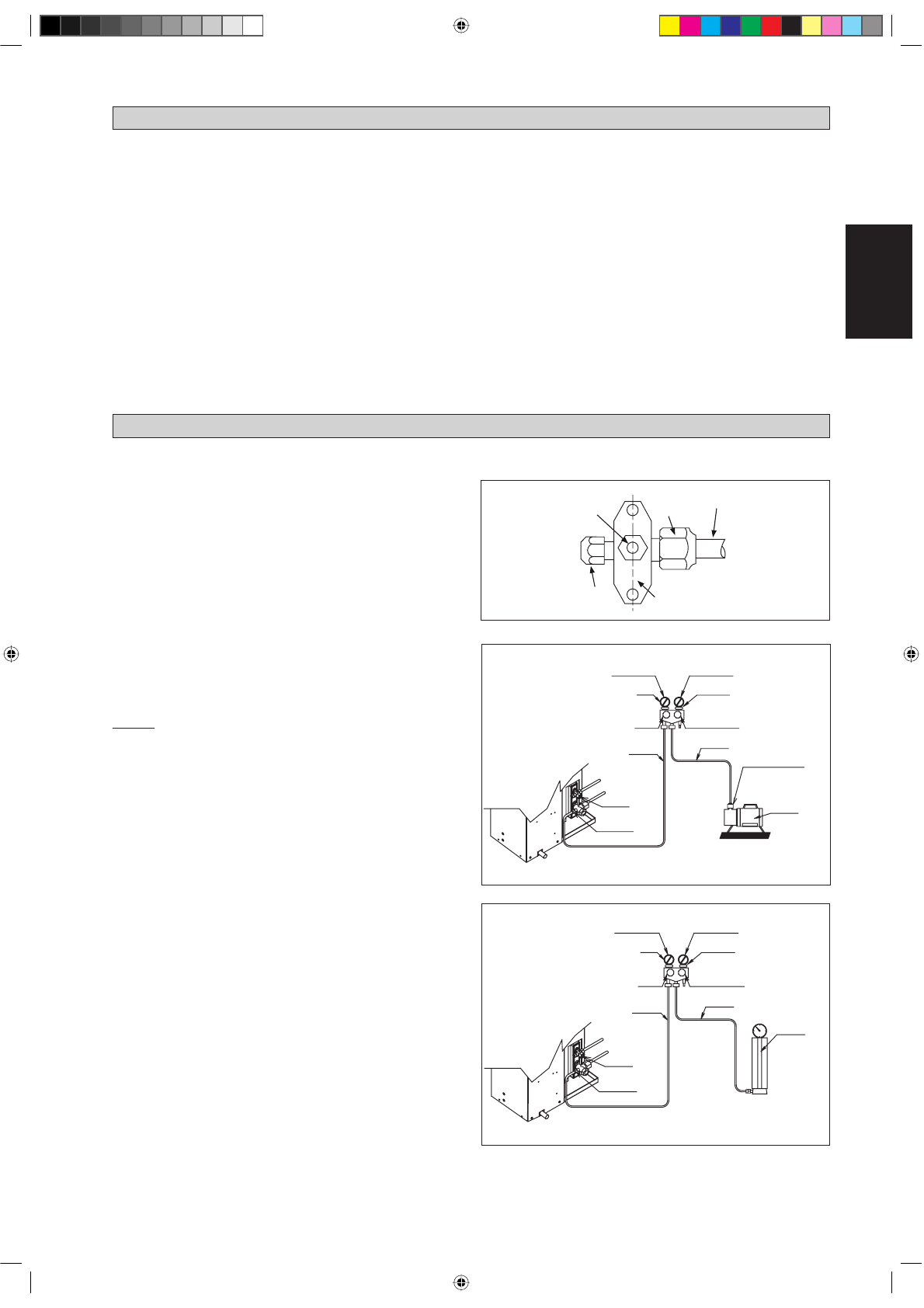

SPURGO E RICARICA
L’intervento di vuoto è necessario per eliminare tutta l’umidità e l’aria presenti nel sistema.
Aspirazione Delle Tubazioni E Dell’Unità Interna
Fatto salvo per l’unità esterna prevaricata con refrigerante, l’unità
interna e le tubature di collegamento del refrigerante devono
essere privi d’aria, in quanto l’aria umida che rimane nel ciclo
del refrigerante può causare guasti al compressore.
Rimuovere i tappi della valvola e del porto di servizio.
Collegare il centro della valvola del collettore alla pompa di
estrazione.
Collegare la valvola del collettore alla bocchetta di servizio
della valvola a 3 vie.
Avviare la pompa di estrazione. Far spurgare per 30 minuti
circa. Il tempo di spurgo varia a seconda della capacità della
pompa di estrazione. Controllare che l’ago della valvola del
collettore si sia portata su -760mmHg.
Cautela
Se l’ago calibro non si sposta -760mmHg, assicurati di
controllare l’assenza di perdite al collegamento dell’unità
interna ed esterna di tipo flare e riparare la perdita prima di
procedere alla fase successiva.
Chiudere la valvola del collettore e spegnere la pompa di
estrazione.
Sul blocco esterno, aprire la valvola di aspirazione a (3 vie) e
la valvola per il liquido a (2 vie) in senso antiorario con una
brugola di 4mm.
Operazioni Di Carica
Tale operazione deve essere effettuata utilizzando il cilindro
del gas e una bilancia di precisione. Il gas refrigerante viene
introdotto nell’unità esterna tramite la bocchetta di servizio della
valvola aspirante.
Rimuovere il tappo della bocchetta di servizio.
Collegare il collettore a bassa pressione alla bocchetta di
aspirazione del serbatoio cilindrico e chiudere il collettore ad
alta pressione. Spurgare l’aria dal tubo flessibile.
Mettere in funzione il condizionatore.
Aprire il cilindro del gas e la valvola del collettore a bassa
pressione.
Quando la quantità richiesta di refrigerante è stata pompata
nell’impianto, chiudere la valvola del collettore a bassa
pressione e la valvola del cilindro del gas.
Scollegare il tubo flessibile dalla bocchetta di servizio.
Rimettere il tappo della bocchetta di servizio.
•
•
•
•
•
•
•
•
•
•
•
•
•
Condotti del refrigerante
Valvola a 3 vie del blocco esterno
Brugola
Bocchetta di servizio
Dadi Di
Svaso
INDICATORE DELLA PRESSIONE ALTA
COLLETTORE CON MANOMETRO
INDICATORE DELLA PRESSIONE BASSA
MANOPOLA
ALTA
(SEMPRE CHIUSA)
TUBO DI CARICAMENTO
-760mmHg
MANOPOLA
BASSA
TUBO DI CARICAMENTO
ADATTATORE DELLA
POMPA DI ASPIRAZIONE
PER LA PREVENZIONE
DEL RIFLUSSO
VALVOLA DI RITEGNO
VALVOLA LIQUIDI
INDICATORE DELLA PRESSIONE ALTA
INDICATORE DELLA PRESSIONE BASSA
COLLETTORE CON MANOMETRO
-760mmHg
MANOPOLA
BASSA
MANOPOLA
ALTA
(SEMPRE CHIUSA)
TUBO DI CARICAMENTO
TUBO DI CARICAMENTO
VALVOLA DI RITEGNO
VALVOLA LIQUIDI
VALVOLA DE
GAS (A 3 VIE)
CONFIGURAZIONE DELLO SPURGO DELL’ARIA
ATTRAVERSO CON IL CARICAMENTO
VALVOLA DE
GAS (A 3 VIE)
CONFIGURAZIONE DELLO SPURGO DELL’ARIA
ATTRAVERSO CON IL CARICAMENTO
