4-7
Español
Trabajo de drenaje.
(Sólo Unidad de Bomba de Calor)
1) Utilice el tapón de drenado para el drenaje.
2) Si el puerto de drenado está cubierto por una base de montaje o una
superficie de suelo, coloque bases adicionales de al menos 30mm de
altura debajo de los soportes de la unidad exterior.
3) En zonas frías, no utilice una manguera de drenaje con la unidad
exterior. (De lo contrario, el agua de drenaje se puede congelar,
impidiendo el funcionamiento de la calefacción.)
Agujero de drenaje de agua
Marco inferior
Tapón de drenado
Manguera (disponible en el mercado,
diámetro interior 16mm)

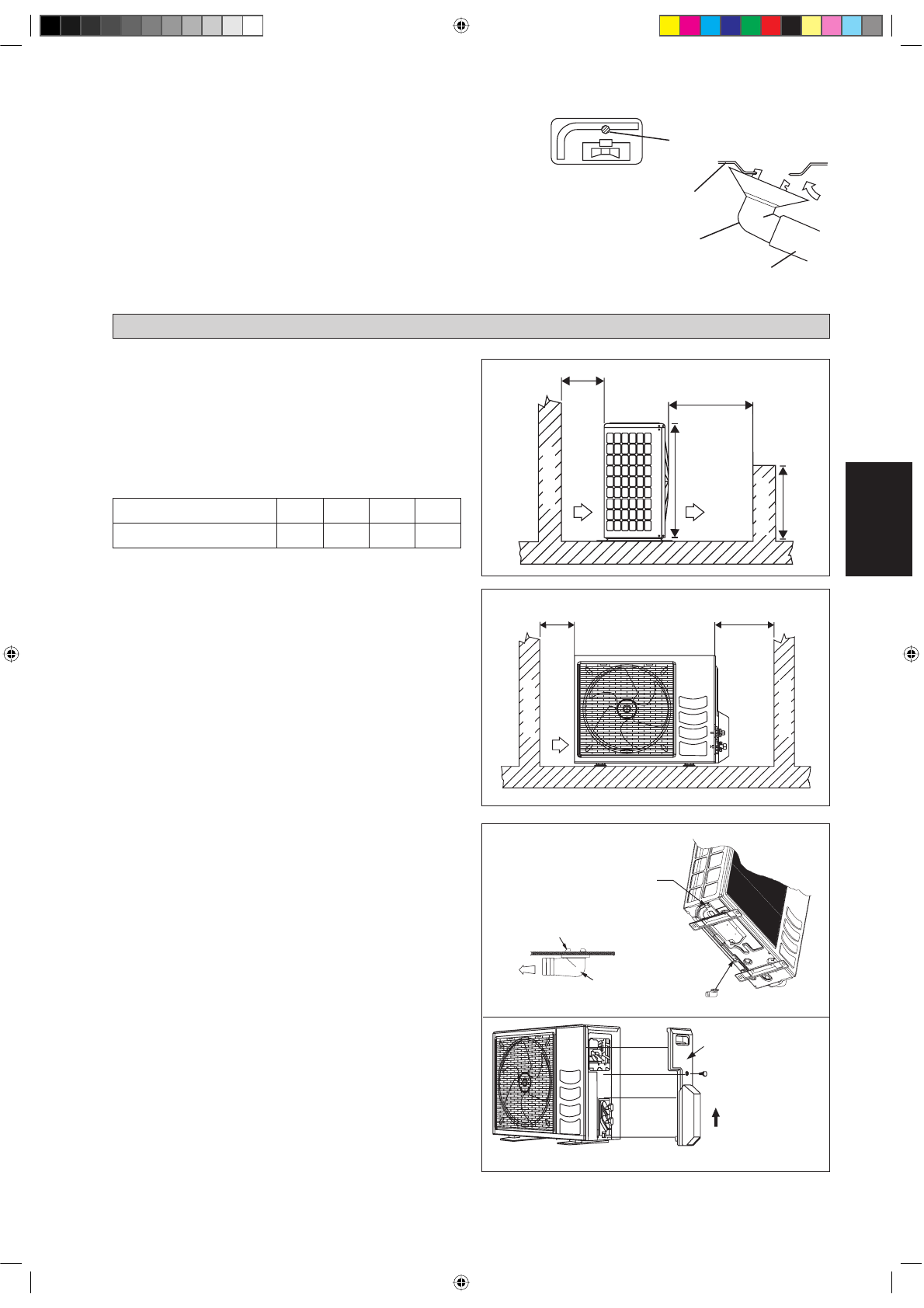

INSTALACIÓN DE LA UNIDAD DE EXTERIOR
La unidad exterior se ha de instalar de tal modo que evite
cortocircuitos del aire caliente descargado o obstrucción del
flujo de aire suave. Por favor, siga el espacio proporcionado
para la instalación tal y como se indica en el gráfico.
Seleccione el lugar más frio posible donde el aire de entrada
no sea superior a la de la temperatura exterior (Consulte el
rango operativo).
Espacio libre de instalación
Nota:
Si hay algún obstáculo mayor que la mitad de la altura
de la unidad (H), por favor dejar un mayor margen a la cifra
indicada en la tabla anterior.
Dimensión
A
B
C
D
Distancia minima
300
1000
300
500
Disposición Condensada Del Agua De La Unidad Al
Aire libre
(Unidad De La Pompa De Calor Solamente)
Hay 2 agujeros en la base de la unidad al aire libre para
que el agua condensada fluya hacia fuera. Inserte el codo
del dren a uno de los agujeros.
Para instalar el codo del dren, primer relleno una porción
del gancho a la base (porción A), entonces tirar del codo del
dren en la dirección demostrada por la flecha mientras que
inserta la otra porción a la base. Después de la instalación,
cheque para asegurarse de que el codo del dren se aferre
en la base firmemente.
Si la unidad está instalada en un nevoso y chily un área, el
agua condensada puede congelar en la base. En tal caso,
quite por favor el enchufe en el fondo de la unidad para
alisar el drenaje.
•
•
•
Quite por favor
la placa lateral al
conectar la tubería y
conectando la cuerda
EMPUJE Y TIRE
HACIA ARRIBA
BASE
A
DRENE EL CODO
DRENE EL CODO
ENCHUFE
Aire de retorno
Aire de Descar
ga
A
Obstaculo
Obstaculo
B
H/2
H
Aire de retorno
Acess de servicio
C
D
Obstaculo
Obstaculo
