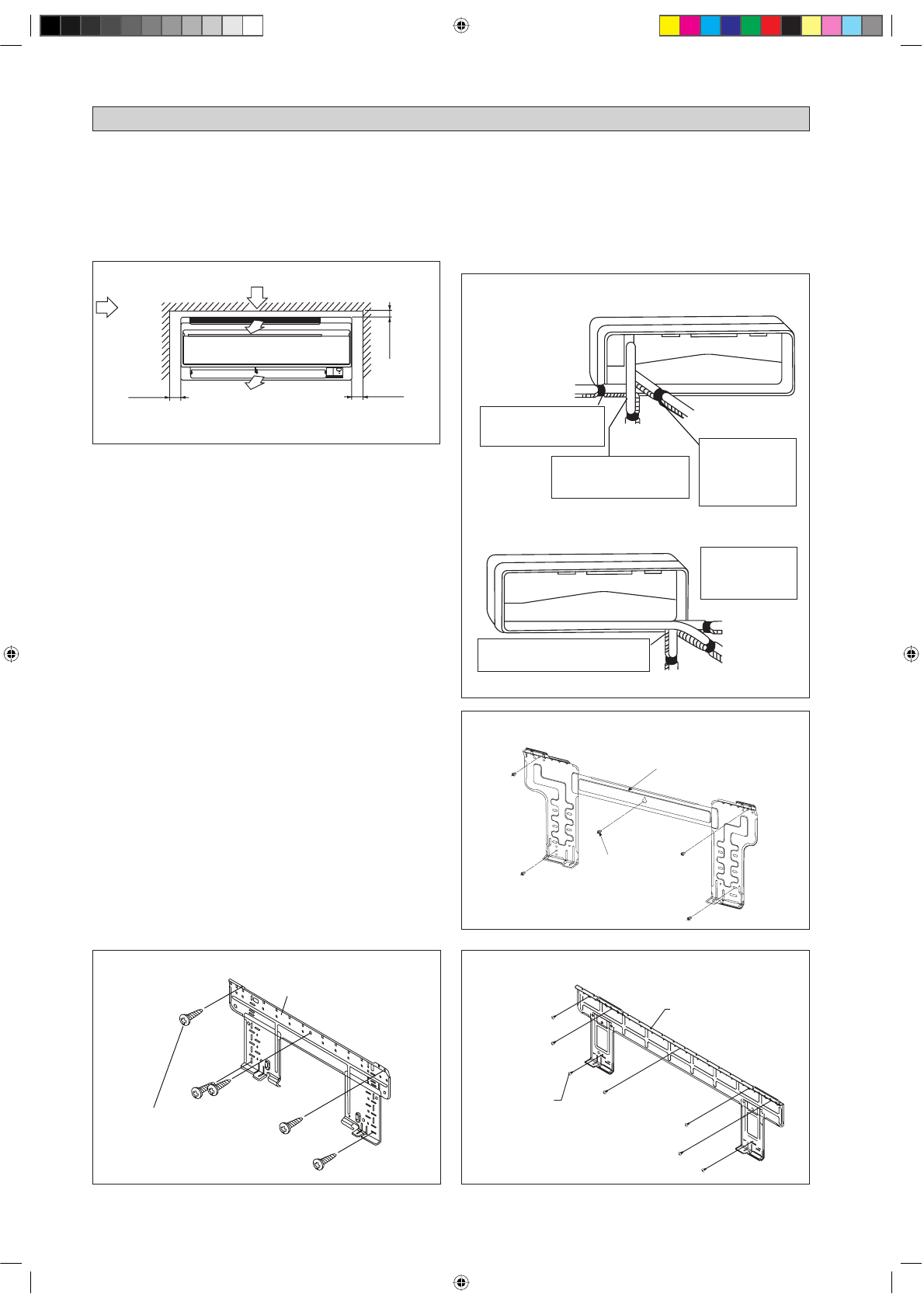

İç ünite öyle kurulmalıdır ki, üniteden çıkan soğuk hava
ile dönen sıcak hava iç içe geçmemelidir. Lütfen kurulum
sırasında şekilde gösterilen mesafeleri muhafaza ediniz. İç
ünite, doğrudan güneş ışığına maruz kalacağı bir noktaya
yerleştirilmemelidir. Ayrıca ünitenin yeri, borular ve drenaj
için uygun olmalı, kapılardan ve pencerelerden uzakta
olmalıdır.
Min. 50
(Bakım için alan)
Hava akışı
(İç)
Soğutucu borularının üniteye döşenmesi birkaç değişik
şekilde olabilir (ünitenin arkasından, soldan veya sağdan).
Bunun için ünitenin gövdesinde açılmış delikler kullanılabilir
(şekle bakınız). Boruların deliklerle hizalanması için boruları
dikkatlice bükünüz. Boruları yandan ve alttan geçirirken
alttan tutun ve ardından istenen yöne göre konumlandırın
(şek le bak ınız). Yoğunlaşma drenaj hor tumu borulara
bantlanabilir.
Boruların sağ yandan, sağ arkadan ve sağ alttan
geçirilmesi
Min. 50
(Bakım için alan)
M
in. 75
(P
er
formans için alan)
Gereken alan
Sağ arka boru hattı
Soğutma suyu
borusunu ve tahliye
hortumunu yalıtım
bantıyla beraber
bağlayın.
Tüm boyutlar mm olarak verilmiştir
Sağ altboru
hattı
Sağ alt boru hattı için boru
yuvası kapağını buradan
kaldırın
Sağ taraf boru hattı
Sağ taraf boru hattı için
boru yuvası kapağını
buradan kaldırın
Sol arka boru hattı için boru yuvası
kapağını buradan kaldırın
Sol taraf boru hattı
için boru yuvası
kapağını buradan
kaldırın
Sol arka boru
hattı
Sol taraf boru
hattı
Sol alt boru hattı
Boruların sol yandan, sol arkadan veya sol alttan
geçirilmesi
İÇ ÜNİTENİN MONTAJI
Hava geri dönüşü
Montaj plakası
Montaj plakası sabitleme vidası
Montaj plakası
Montaj plakası
sabitleme vidası
50/60
20/35
Montaj plakası
Montaj plakası
sabitleme vidası
20/35 (ALTERNATIF YÜKLEME PLAKASI)
Montaj Levhasının Monte Edilmesi
Duvarın, ünitenin ağırlığını kaldıracak kadar kuvvetli olduğuna
emin olunuz. Aksi halde duvarın; levhalarla, kirişlerle veya
sütunlarla desteklenmesi gerekir.
Yatay montaj için seviye ölçüm cihazı kullanın ve 20/35 için 5,
50/60 80F içinse 7 vidayla sabitleyin.
Ünitenin arkasından boru çıkacaksa, dış duvarda biraz daha
aşağı bir noktada (şekle bakınız), konik matkap ucuyla 65mm
çapında bir delik deliniz.
6-8
