3-11
Deutsch

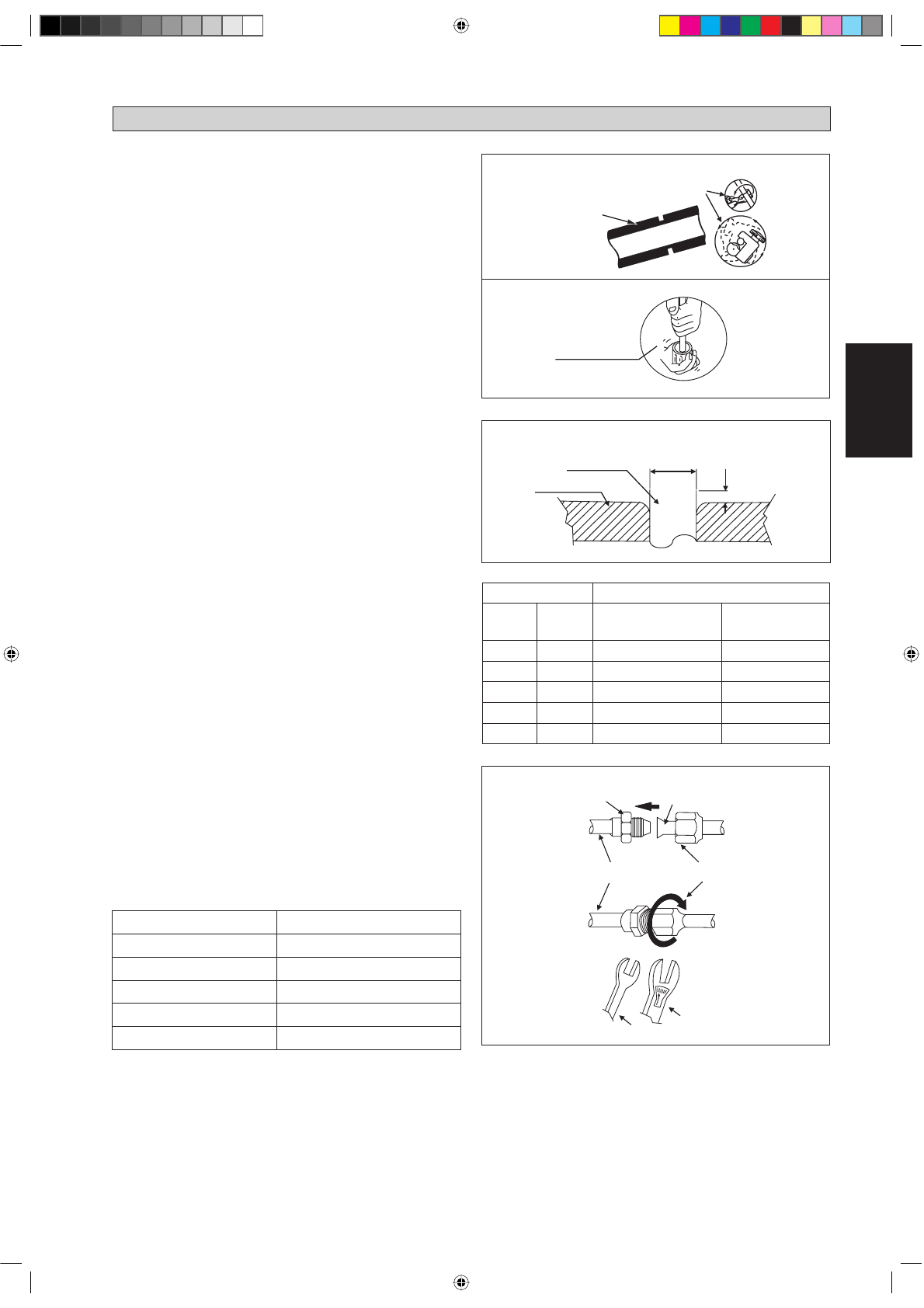

Leitungsverlegung und Abfackeln Technik
Keine verschmutzten oder beschädigten Kupferrohre
verwenden. Wenn jegliche Rohrleitungen, der Verdampfer
oder der Verdichter mehr als 15 Sekunden lang geöffnet
geblieben sind, muss das System entleert werden. Allgemein
sollten keine Plastikabdeckungen, Gummistopfen oder
Messinggewinde von den Ventilen, Armaturen, Rohren und
Wärmetauschern abgenommen werden, bis die Ansaug- bzw.
Flüssigkeitsleitung anschlussbereit ist.
Falls Lötarbeiten vorzunehmen sind, sicherstellen, daß
Während des Lötens Stickstoff durch die Wärmetauscher und
Kupplungen gerührt wird. Dadurch werden Rußablagerungen
auf den Kupferrohr-Innenwandungen vermieden.
Rohrleitungen nach und nach zurechtschneiden und dabei das
Schneidegerät langsam in das Rohr eingreifen lassen. Höherer
Kraftaufwand und ein schneller Schnittvorschub verursachen
eine stärkere Verformung des Rohres und zusätzliche
Gratstellen. Siehe Abbildung I.
Rohrkanten mit einer Reibahle entgraten. Siehe Abbildung II.
Halten Sie das Rohr ganz oben und den Entgrater ganz unten,
damit keine Metallspäne in das Rohr geraten. Dadurch werden
Unregelmäßigkeiten an der Anschlußfläche vermieden, die zu
undichten Stellen führen könnten.
Die Gewindeüberwurfteile an den Armaturen des Innen- und
Außengerätes in die Kupferrohre einziehen.
Die genaue überstehende Rohrleitungslänge an der Kupplungs-
Stirnfläche richtet sich nach dem Kupplungswerkzeug. Siehe
Abbildung III.
Das Rohr fest auf den Stauchblock aufdrücken. Anschließend
Gewinde- und Überwurfteil zentrieren und beide Teile
gegeneinander festziehen.
Die Kühlmittelleitungsanschlüsse sind mit geschlossenzelligem
Polyurethanschaum isoliert.
Geräte-Rohranschluss
Rohrleitung zentrieren und Gegenmutter mit der Hand
anziehen. Siehe Abbildung IV.
Abschließend Gewindemutter und Moment-schlüssel bis an
die gewünschte Moment-Einraststelle anziehen.
Beim Anziehen der Gewindemutter mit dem Momentschlüssel
ist die durch den Pfeil angezeigte Anzugsrichtung des
Momentschlüssels zu beachten.
Die Kühlmittelleitungsanschlüsse sind mit geschlossenzelligem
Polyurethanschaum isoliert.
•
•
•
•
•
•
•
•
•
•
•
•
1/4t
Zuschneiden des Kupferrohres
Kupferrohr
Stauchblock
Rohrentgratung
Abbildung I
D
A
Rohrgröße, mm (zoll)
Anzugsmoment, Nm / (ft-lb)
6,35 (1/4")
18 (13,3)
9,52 (3/8")
42 (31,0)
12,70 (1/2")
55 (40,6)
15,88 (5/8")
65 (48,0)
19,05 (3/4")
78 (57,6)
Aufgeweitetes Rohr
Anzugsring
Gewinde-Überwurf
Innenmontagerohr
Drehmomentschlüssel
Anzugsschlüssel
Ø Rohr, D
A (mm)
Zoll
mm
Aufgeweite
(Flügelmutter-Typ)
Starr
(Kupplungstyp)
1/4"
6,35
1,3
0,7
3/8"
9,52
1,6
1,0
1/2"
12,70
1,9
1,3
5/8"
15,88
2,2
1,7
3/4"
19,05
2,5
2,0
KÜHLMITTELLEITUNG
Abbildung II
Abbildung III
Abbildung IV
