4-10
Longitud equivalente para el montaje diferentes (metros)
Tamaño de la Tubería
L conjunta
Trampa curva
3/8" (OD9,52mm)
0,18
1,3
1/2" (OD12,7mm)
0,20
1,5
5/8" (OD15,9mm)
0,25
2
3/4" (OD19,1mm)
0,35
2,4
7/8" (OD22,2mm)
0,40
3
1" (OD25,4mm)
0,45
3,4
1 1/8" (OD28,6mm)
0,50
3,7
1 3/8" (OD34,9mm)
0,60
4,4
Notas:
Longitud de tubería equivalente se obtiene con la longitud real de la tubería de gas.
90° curvatura de la tuberia es equivalente a L conjunta.
1.
2.
Las tuberías se deben doblar cuidadosamente a fin de no aplastarlas. Usar un doblador de tubos cuando sea posible.
Modelo (ATXN)
25
35
50
60
Largo mín. admisible (L), m
3
3
Largo máx. admisible (L), m
20
30
Elevación Máxima Permitida (E), m
10
10
Tamaño de la tubería de gas, mm / (pulg)
9,52 (3/8")
12,70 (1/2")
15,88 (5/8")
Tamaño de la tubería de líquido, mm / (pulg)
6,35 (1/4")
6,35 (1/4")
*
Asegúrese de añadir la cantidad apropiada de refrigerante adicional. De lo contrario, podría disminuir el rendimiento.
Observación:
El refrigerante precargado en la unidad de exterior está previsto para una longitud de tubería de 7,5m.

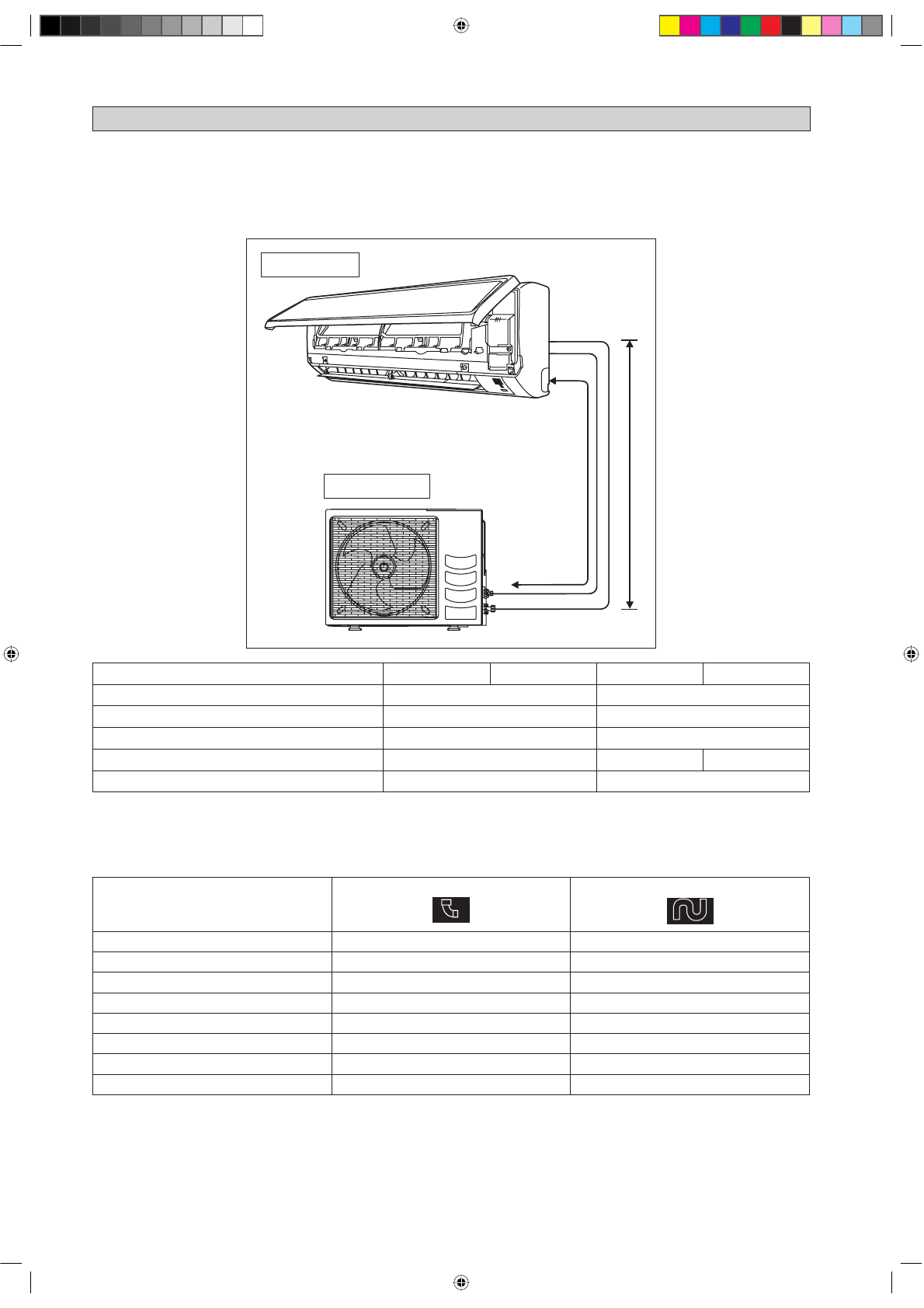

Longitud de tubería permitida
Si la tubería es demasiado larga, tanto la capacidad como la fiabilidad de la unidad disminuirán. Cuando reduzca el número
de pliegues, la resistencia a la circulación del sistema de refrigerante aumentará, reduciendo por lo tanto la capacidad de
refrigeración. Como resultado, el compresor podría volverse defectuoso. Escoger siempre el trayecto más corto y atenerse a
las indicación provistas en la siguiente tabla:
TUBERÍA DE REFRIGERANTE
Unidad exterior
Unidad interior
L
E
