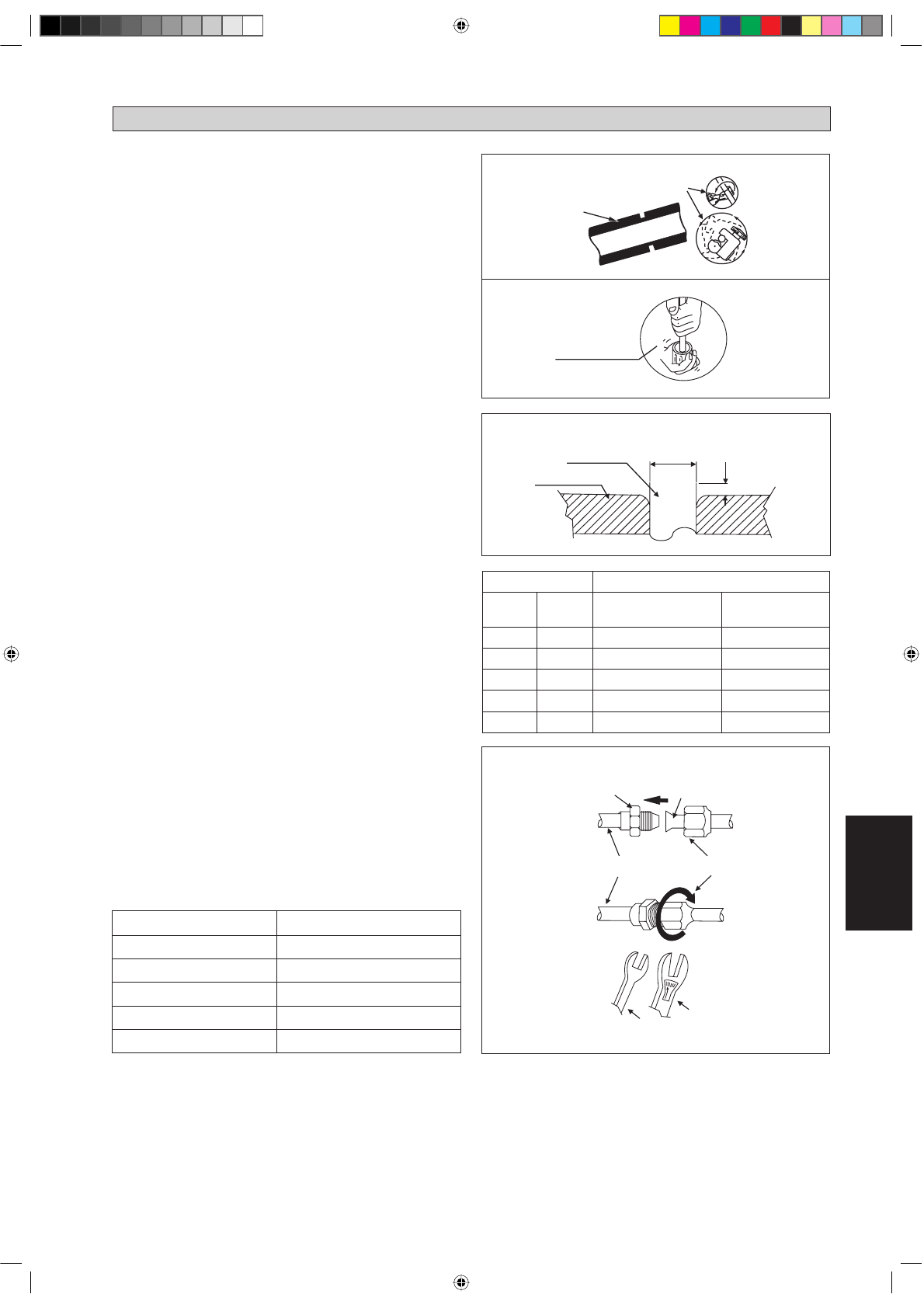

7-11

Ру

сс

кий

П р о в е д е н и е   Т ру б о п р о в од о в   И   С о е д и н е н и е
Муфтой

Не используйте грязную или поврежденную трубную обвязку.
Если  какой-либо  трубопровод,  испаритель  или  конденсатор
оказались  под  воздействием  или  были  открыты  в  течение
15  секунд  или  более,  следует  произвести  вакуумирование
системы.  В  общем,  не  снимайте  пластиковое  покрытие,
резиновые  пробки  и  латунные  гайки  с  клапанов,  штуцеров,
труб и змеевиков до тех пор, пока он не готов для соединения
подачи газа или жидкости в клапана или штуцеры.
Если  требуется  пайка,  то  удостоверьтесь,  что  газ  азот
проходит через змеевик и соединения, где проводится пайка.
Это позволит избежать формирование копоти на внутренней
стороне медных труб.
Режьте трубы постепенно, медленно подавая полотно ножа.
Чрезмерное усилие и глубокий разрез вызовут деформацию
трубы  и  появление  нежелательных  выгибов.  Смотрите
Рисунок I.
У б е р и т е   з аус е н ц ы   с   к ра е в   с р е з а   т ру б ы   с ъ е м н и ко м .
Смотрите Рисунок II. Держите трубу в верхнем положении, а
приспособление для снятия заусенцев в нижнем положении
для  предотвращения  попадания  металлической  стружки  в
трубу.  Это  позволит  избежать  неровности  на  поверхности,
которая приведет к утечке газа.
Вставьте штуцерные гайки, установленные на соединяющие
концы  как  внутреннего  модуля,  так  и  внешнего  модуля,  на
медные трубы.
Точная  длина  трубы,  выступающей  из  лицевой  поверхности
матрицы,  определена  развальцовочным  инструментом.
Смотрите Рисунок III.
Надежно  установите  трубу  в  развальцовочной  матрице.
Отцентрируйте  отверстия  в  матрице  и  развальцовочном
пробойнике,  а  затем  полностью  затяните  развальцовочный
пробойник.
Соединение  трубы  хладагента  изолировано  закрытой
полиуретановой ячейкой.

Соединение Трубопроводов К блокам

Отцентрируйте  положение  трубы  и  до  конца  затяните
штуцерную гайку усилием пальцев. Смотрите Рисунок IV.
Затем, затяните штуцер динамометрическим гаечным ключом
до щелчка ключа.
При затягивании муфты динамометрическим гаечным ключом,
удостоверьтесь,  что  затягивание  происходит  в  указанном
стрелкой направлении.
Соединение  трубы  хладагента  изолировано  закрытой
полиуретановой ячейкой.

1/4t

Рeзкa Мeдныx трyб

Мeднaя Тpyбa

Обжимкa

Убepитe Зayceнцы

Рисунок I

D

A

Размер Трубы, мм (дюйм)

Крутящий Момент, Нм / (ft-lb)

6,35 (1/4")

18 (13,3)

9,52 (3/8")

42 (31,0)

12,70 (1/2")

55 (40,6)

15,88 (5/8")

65 (48,0)

19,05 (3/4")

78 (57,6)

Труба С Муфтой

Cоединения Муфтой

Штуцерная Гайка

Трубопровод Комнатного Блока

Динамометрический
Гаечный Ключ

Ключ

Ø

 Трубы, D

A (мм)

Дюйм

мм

Империал

(Барашковая гайка)

Риджид

(Муфтовый тип)

1/4"

6,35

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА

Рисунок II

Рисунок III

Рисунок IV
