Trou percé dans le
mur à Ø 65mm
Position du tuyau
d’évacuation
Extrémité du tuyau de liquide
Extrémité du tuyau de gaz

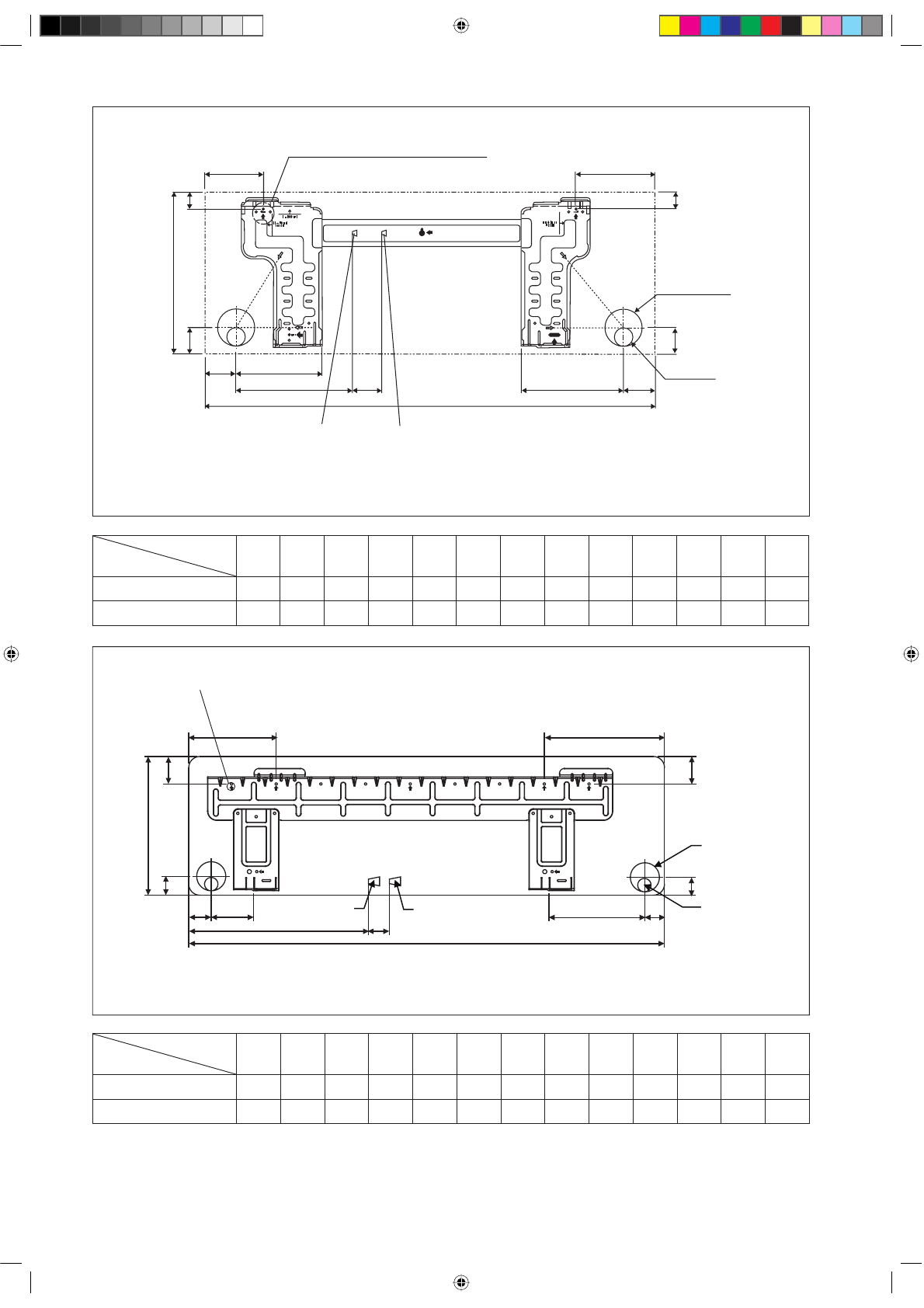

PLAQUE D’INSTALLATION 50/60
©
Points de fixation de la plaque de montage recommandés
(7 points en tout)
©
Points de fixation de la plaque de montage recommandés
(5 points en tout)
Trou percé dans le mur à
Ø 65mm
Position du tuyau d’évacuation
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
E
F
G
I
K
M
L
J
H
G
F
B
D
A
ALTERNATIVE PLAQUE D'INSTALLATION 25/35
Toutes les dimensions sont données en mm
Toutes les dimensions sont données en mm
Dimension
Modèle
A
B
C
D
E
F
G
H
I
J
K
L
M
25/35 MV
800
288
212
104
141
30
46
55
56
153
181
207
52
25/35 NV
859
288
209
104
141
30
46
55
56
153
181
207
52
Dimension
Modèle
A
B
C
D
E
F
G
H
I
J
K
L
M
50/60 MV
1065 310
228
190
173
61
40
45
48
91
219
580
45
50/60 NV
1124
310
237
190
173
61
40
45
48
91
219
580
45
