2-12
Modello
Interno (ATXN)
25
35
50
60
Esterna (ARXN)
25
35
50
60
Voltaggi ammessi**
220-240V/~/50Hz +
!
Dimensioni del cavetto di alimentazione*
mm
2
Numero di conduttori
1,5
3
2,5
3
Dimensioni del cavetto di interconnessione*
mm
2
Numero di conduttori
1,5
4
2,5
4
Consigliato fusibile / nominale dell’interruttore A
16
20
2
SIG
1
N
L

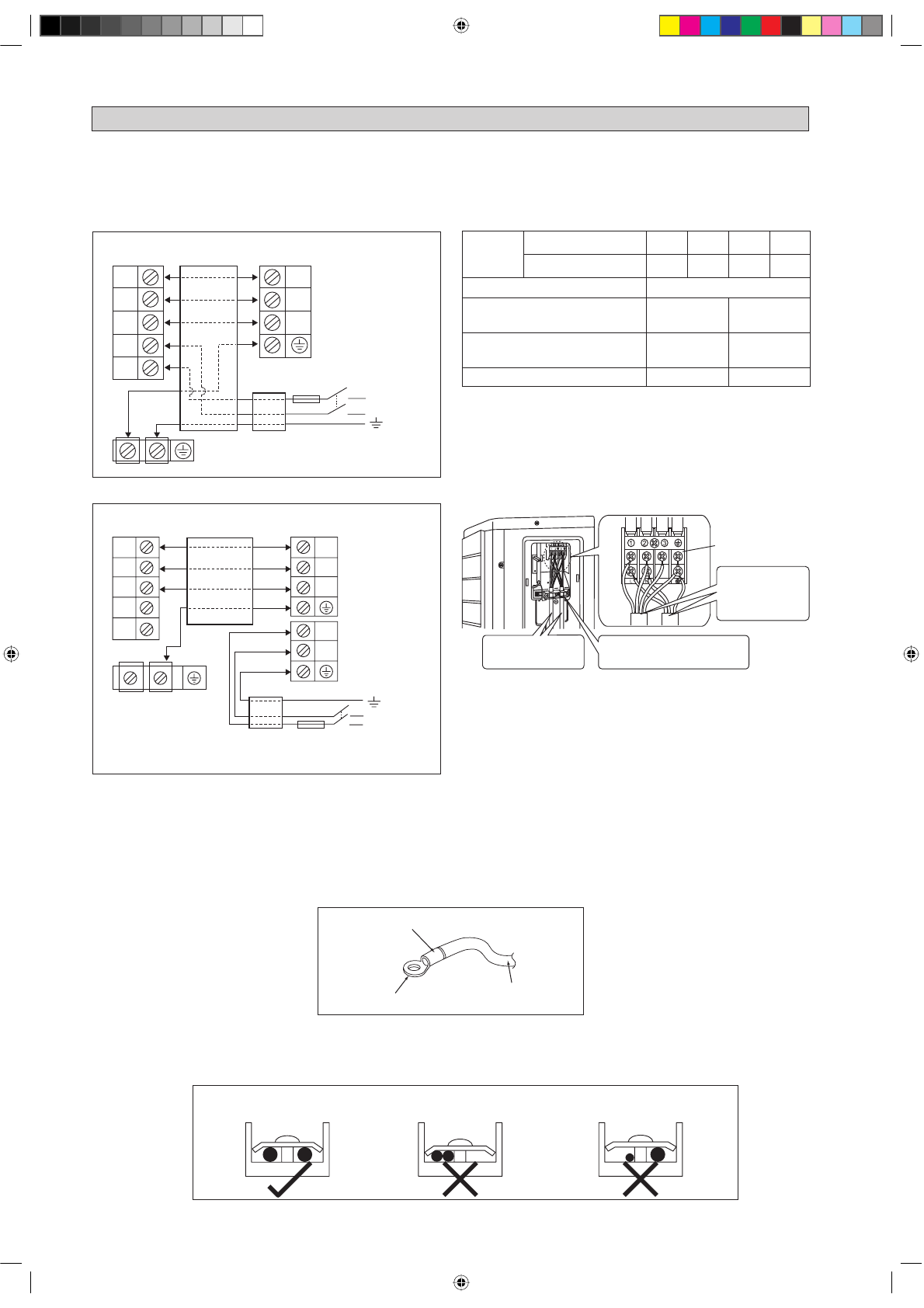

ALLACCIAMENTI ELETTRICI
IMPORTANTE :
* I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e sceltiin modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono dal tipo diimpianto e dai
conduttori utilizzati.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio.
Morsettiera Dell’
Unità Esterna
Morsettiera Dell’
Unità Interna
Tutti i poli devono essere scollegati nella
rete di alimentazione, con una separazione di
contatto di almeno 3mm.
!
N / L2
L / L1
Interruttore
principale
Interruttore
principale
Fusibile /
Interruttore
Salvavita
Cavo di
Alimentazione
2
SIG
1
Cavo per
interconnessione
Tutti i fili devono essere collegati saldamente.
Assicurarsi che tutti i cavi elettrici non vengano a contatto con i tubi del refrigerante, il compressore o qualsiasi parte in movimento.
Il cavo di collegamento tra l’unità interna e l’unità esterna deve essere fissato usando un aggancio apposito.
Il cavo di alimentazione deve equivalere ad un minimo di H07RN-F.
Assicurarsi che non sia esercitata alcuna pressione esterna sui connettori terminali e sui cavi elettrici.
Assicurarsi che tutti i coperchi siano fissati correttamente per evitare aperture.
Usare un terminale rotondo piegato per collegare i cavi al blocco terminale di alimentazione. Collegare i cavi secondo le indicazioni
presenti sul blocco terminale. (Vedere i diagramma del cablaggio allegato all’unità).
•
•
•
•
•
•
•
Usare il cacciavite corretto per stringere le viti del terminale. Cacciaviti non adatti possono danneggiare la testa della vite.
Un serraggio eccessivo può danneggiare le viti terminali.
Non collegare cavi elettrici di misura divesa allo stesso terminale.
Mantenere la disposizione dei cavi in modo ordinato. Evitare che i cavi elettrici non ostruiscano altre parti e il coperchio della
centralina.
•
•
•
•
Fissare il manicotto di isolamento
Terminale rotondo piegato
Cablaggio elettrico
Collegare i cavi dello stesso
calibro su entrambi i lati.
Non collegare i cavi dello
stesso calibro su un lato.
Non collegare cavi di
calibro diverso.
Morsettiera di alimentazione
Utilizzare il tipo di filo specificato
e collegarlo saldamente.
Saldamente fermo filo sicuro terminazioni così
filo non riceveranno sollecitazioni esterne.
Forma fili in modo che
il coperchio di servizio
e arresta coperchio delle
valvole siano ben saldi.
Inverter (Power Indoor)
Inverter (Power Outdoor)
2
SIG
1
Morsettiera Dell’
Unità Esterna
Morsettiera Dell’
Unità Interna
2
SIG
1
Cavo per
interconnessione
N
L
N / L2
L / L1
Interruttore
principale
Interruttore
principale
Fusibile /
Interruttore
Salvavita
Cavo di Alimentazione
Tutti i poli devono essere scollegati nella
rete di alimentazione, con una separazione di
contatto di almeno 3mm.
!
